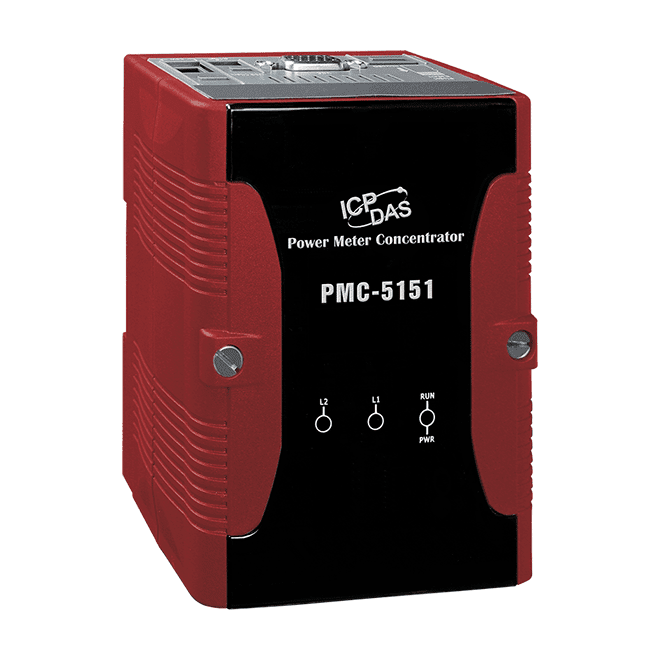

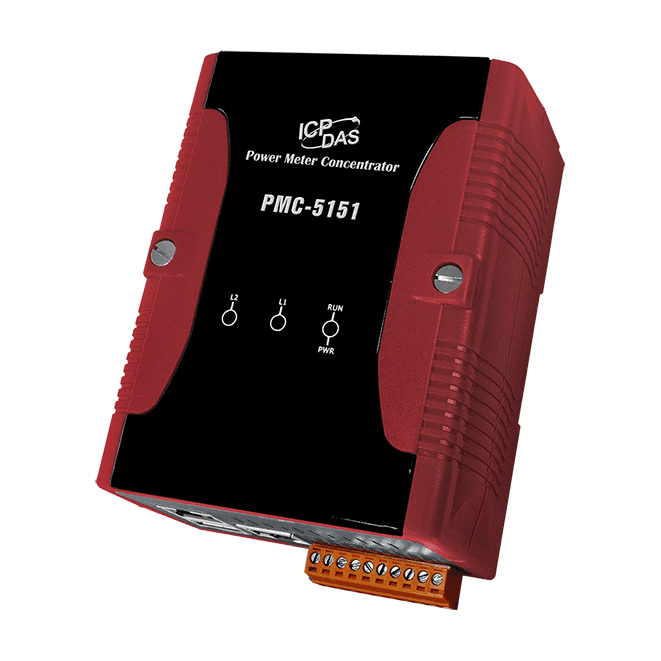

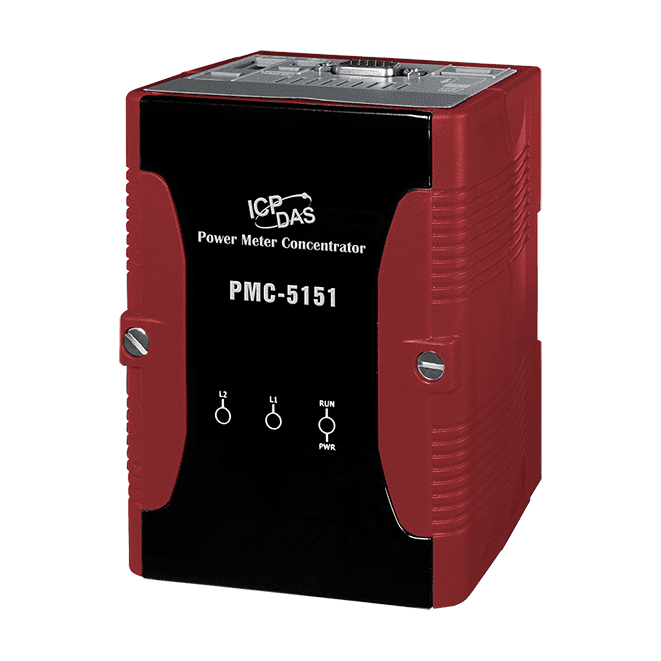

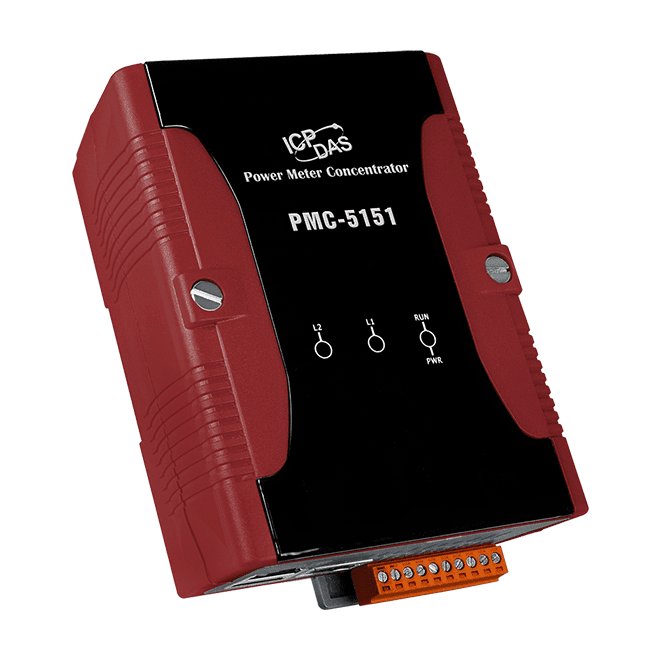

PMC-5151-TC CR Webbaserad effektmätarkoncentrator (traditionell kinesiska)
Webbkonfigurerad effektmätarkoncentrator som avfrågar ICP DAS Modbus-effektmätare och I/O-moduler, med logikbaserad hantering av effektbehov, dataloggning och larmnotifiering.
- Webbaserad konfiguration och övervakning, utan extra programvaruverktyg
- Ansluter upp till 24 ICP DAS Modbus-effektmätarmoduler samt 8 Modbus I/O-moduler, med högst 16 moduler av TCP-typ
- Inbyggd IF-THEN-ELSE-logikmotor för hantering av effektbehov och lastbortkoppling
- Loggning av effektdata på microSD med automatisk återsändning och återhämtning när nätverket återkommer
- Larmnotifiering via e-post eller SMS (SMS kräver GTM-203M-3GWA)
- Funktion som Modbus TCP/RTU-slav, samt stöd för protokollen FTP och SNMP
Den här artikeln prissätts per order. Skicka oss antalet så svarar vi med pris och leveranstid.
Begär offert
Produkten finns inte längre tillgänglig
Produktinformation "PMC-5151-TC CR Webbaserad effektmätarkoncentrator (traditionell kinesiska)"
PMC-5151-TC CR är en webbaserad effektmätarkoncentrator för energimätning, övervakning och hantering. Den samlar in effektdata från ICP DAS PM-serien av Modbus-mätare via RS-485 eller Ethernet, och den inbyggda webbservern gör det möjligt för ingenjörer att visa effektdata i realtid och historiskt samt justera systemparametrar från en vanlig webbläsare, utan att någon extra programvara behöver installeras.
Hantering av effektbehov sköts direkt i enheten. En inbyggd IF-THEN-ELSE-logikmotor, timer- och schemafunktioner kan koppla Modbus I/O-moduler beroende på den uppmätta effektstatusen, vilket stödjer lastbortkoppling där det krävs. Data skrivs till ett microSD-kort och skickas automatiskt vidare efter ett nätverksavbrott. Larm kan skickas via e-post eller SMS, där SMS kräver modulen GTM-203M-3GWA.
För integration fungerar enheten som en Modbus TCP/RTU-slav, så att SCADA-program eller HMI-enheter kan läsa aktuella effektvärden. Den stödjer även FTP och SNMP, och den traditionella kinesiska versionen identifieras med sitt beställningsnummer, vilket skiljer den från varianterna -EN och -SC.
Användningsområden
- Energimätning, övervakning och hantering
- Hantering av effektbehov och lastbortkoppling
- Loggning av effektdata och larmnotifiering
| Portar: | RJ-45 x 2, RS-485 x 2, RS-232 x 1 |
|---|---|
| Product type: | Power Meter Concentrator |
| Protokoll: | Modbus TCP/RTU |
| Interface: | Ethernet, RS-232, RS-485 |
| Isolation: | 2500 VDC (COM2, COM3) |
| Power input: | 10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Plast |
Specifikationer
| Programvara | |
|---|---|
| Protokoll | • Modbus TCP/RTU för SCADA-programvara • FTP-klient och -server • SNMP och SNMP-trap • DDNS |
| Funktion | • Webbgränssnitt för konfiguration • OM-DÅ-ANNARS logikoperation (obegränsat antal regler stöds) • Övervakning och styrning av effektmätare och I/O-moduler • Dataloggningsfunktion • Timerfunktion (obegränsat antal set stöds) • Schemaläggningsfunktion (obegränsat antal set stöds) • Funktion för internt register (48 set stöds) • E-postsändning utan och med SSL • SNTP-tidssynkronisering |
| Energihantering | • Visning av effektdata • Rapport över historisk effektdata • Hantering av effektbehov • Inställning och visning av PUE |
| CPU-modul | |
| CPU | 32-bitars ARM CPU (520 MHz) |
| Lagringsutökning | microSD-uttag med 4 GB microSD-kort (stöder upp till 32 GB microSDHC-kort) |
| LED-indikatorer | |
| Status | 1 x Ström/Drift |
| I/O-expansion | |
| I/O-typ | XW-kort |
| Stöd för fjärrmoduler | M-7000/DL-serien moduler Modbus RTU-slavmodul Modbus TCP-slavmodul |
| Effektmätare | PM-serien Modbus-mätare |
| Ethernet | |
| Portar | RJ-45 x 2, 10/100 Base-TX (autoförhandling, automatisk MDI/MDI-X, LED-indikatorer) |
| COM-portar | |
| Portar | COM 1: RS-232 (RxD, TxD och GND); ej isolerad; COM 2: RS-485 (D+, D-); 2500 VDC; isolerad; COM 3: RS-485 (D+, D-); 2500 VDC; isolerad; |
| Ström | |
| Ingångsområde | 10 ~ 30 VDC |
| Förbrukning | 4.8 W |
| Mekanisk | |
| Mått (mm) | 91 x 126 x 52 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
