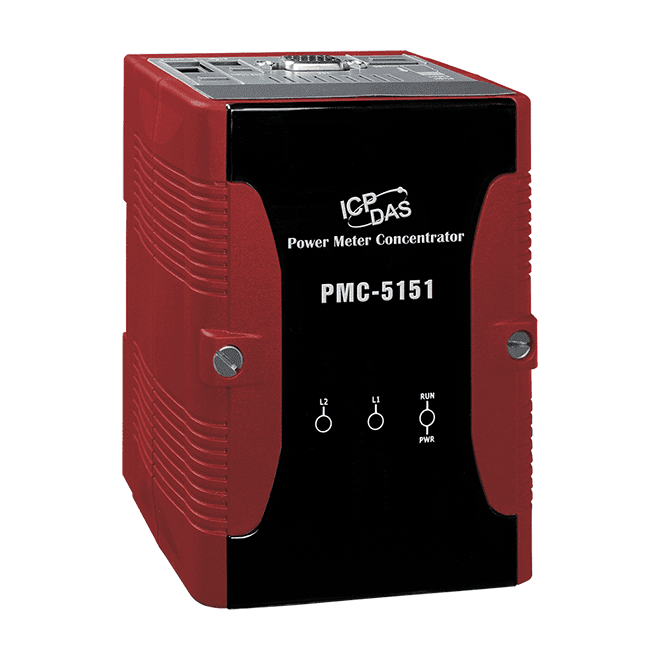

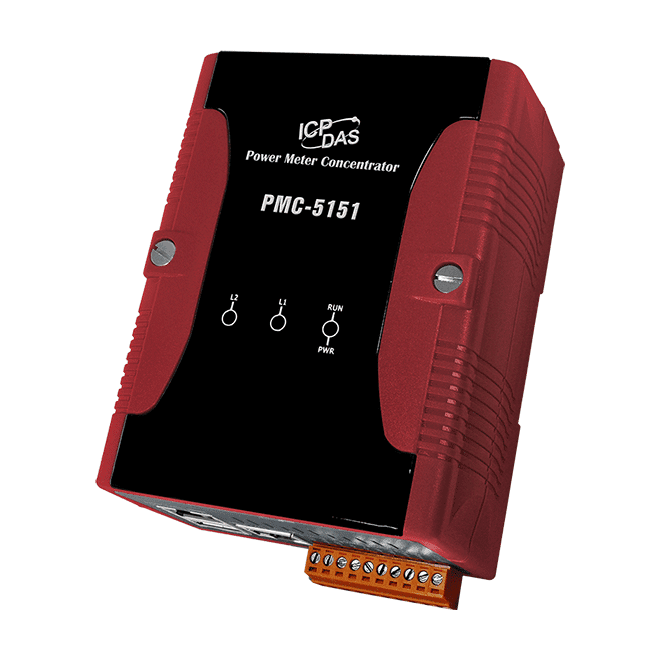

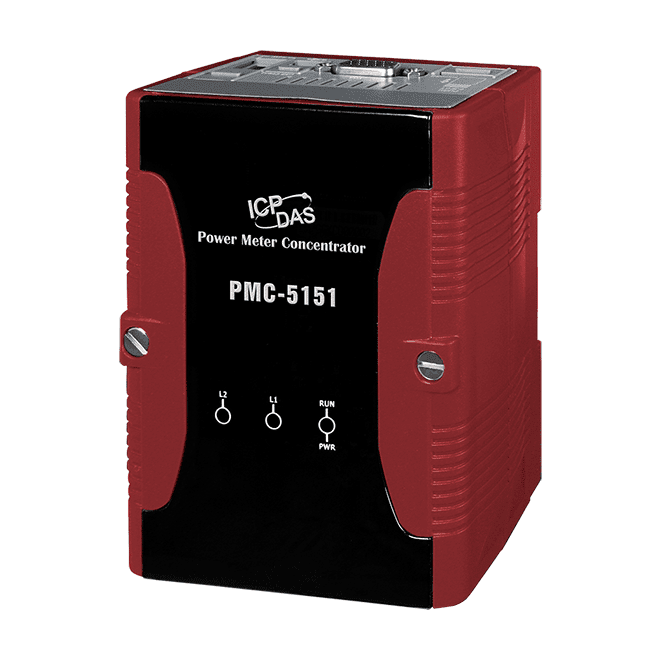

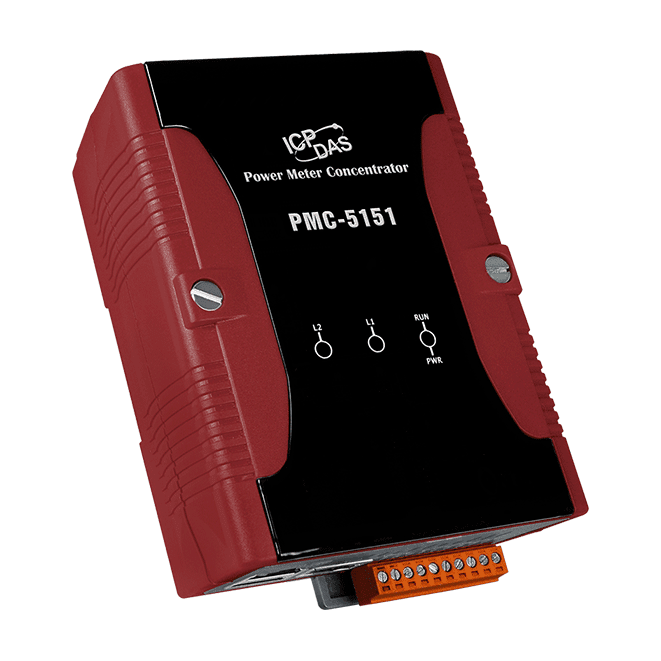

PMC-5151-SC Webbaserad elmätarkoncentrator (förenklad kinesiska)
Webbaserad elmätarkoncentrator för insamling, loggning och hantering av elmätningsdata från Modbus-elmätare och I/O-moduler. Utgåva på förenklad kinesiska i plasthölje.
- Konfiguration och övervakning via webbläsare utan extra programverktyg
- Stöder upp till 24 ICP DAS Modbus Power Meter-moduler plus 8 Modbus I/O-moduler, med högst 16 TCP-typmoduler
- Portarna COM2 och COM3 för RS-485 ansluter upp till 16 Modbus RTU-moduler vardera; LAN ansluter upp till 16 Modbus TCP-moduler
- Inbyggd IF-THEN-ELSE-logikmotor för effektbegränsning och lastbortkoppling
- microSD-datalogg med automatisk återsändning och återställning när nätverket återupprättas
- E-postlarm, eller SMS med GTM-203M-3GWA
Den här artikeln prissätts per order. Skicka oss antalet så svarar vi med pris och leveranstid.
Begär offert
Produkten finns inte längre tillgänglig
Produktinformation "PMC-5151-SC Webbaserad elmätarkoncentrator (förenklad kinesiska)"
The PMC-5151-SC CR är en webbaserad elmätarkoncentrator som samlar in elmätningsdata från ICP DAS Modbus-elmätare via RS-485 eller Ethernet. Konfiguration, realtids- och historiska elmätningsdata samt statistikrapporter nås via en vanlig webbläsare, så inget extra programverktyg behövs. Denna beställningskod använder det förenklade kinesiska webbgränssnittet och ett plasthölje.
Styrlogiken ställs in via webbsidor i stället för programmering. En inbyggd IF-THEN-ELSE-logikmotor, tillsammans med Modbus I/O-moduler, gör det möjligt för enheten att anpassa driften av enheter efter elstatus, vilket stödjer effektbegränsning och lastbortkoppling där så krävs. Schema- och timerfunktioner utökar styrningen av I/O-moduler och andra enheter.
Elmätningsdata kan skrivas till ett microSD-kort för loggning, och loggfiler skickas tillbaka automatiskt och återställs när nätverksanslutningen återupprättas. Larmmeddelanden levereras via e-post, eller via SMS när modemet GTM-203M-3GWA används. Modbus TCP- och RTU-slavåtkomst, FTP och SNMP kompletterar anslutningsalternativen för SCADA- och HMI-system.
Användningsområden
- Energimätning, övervakning och energistyrning
- Effektbegränsning och lastbortkoppling
| Portar: | 2 x RJ-45, 3 x COM |
|---|---|
| Product type: | Power Meter Concentrator |
| Protokoll: | Modbus TCP/RTU |
| Interface: | Ethernet, RS-232, RS-485 |
| Isolation: | COM2, COM3 2500 VDC |
| Power input: | 10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Plast |
Specifikationer
| Programvara | |
|---|---|
| Protokoll | • Modbus TCP/RTU för SCADA-programvara • FTP-klient och -server • SNMP och SNMP-trap • DDNS |
| Funktion | • Webbgränssnitt för konfiguration • OM-DÅ-ANNARS logikoperation (obegränsat antal regler stöds) • Övervakning och styrning av effektmätare och I/O-moduler • Dataloggningsfunktion • Timerfunktion (obegränsat antal set stöds) • Schemaläggningsfunktion (obegränsat antal set stöds) • Funktion för internt register (48 set stöds) • E-postsändning utan och med SSL • SNTP-tidssynkronisering |
| Energihantering | • Visning av effektdata • Rapport över historisk effektdata • Hantering av effektbehov • Inställning och visning av PUE |
| CPU-modul | |
| CPU | 32-bitars ARM CPU (520 MHz) |
| Lagringsutökning | microSD-uttag med 4 GB microSD-kort (stöder upp till 32 GB microSDHC-kort) |
| LED-indikatorer | |
| Status | 1 x Ström/Drift |
| I/O-expansion | |
| I/O-typ | XW-kort |
| Stöd för fjärrmoduler | M-7000/DL-serien moduler Modbus RTU-slavmodul Modbus TCP-slavmodul |
| Effektmätare | PM-serien Modbus-mätare |
| Ethernet | |
| Portar | RJ-45 x 2, 10/100 Base-TX (autoförhandling, automatisk MDI/MDI-X, LED-indikatorer) |
| COM-portar | |
| Portar | COM 1: RS-232 (RxD, TxD och GND); ej isolerad; COM 2: RS-485 (D+, D-); 2500 VDC; isolerad; COM 3: RS-485 (D+, D-); 2500 VDC; isolerad; |
| Ström | |
| Ingångsområde | 10 ~ 30 VDC |
| Förbrukning | 4.8 W |
| Mekanisk | |
| Mått (mm) | 91 x 126 x 52 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
