PM-3114-160P-CPS Enfas elmätare, 4 kretsar CANopen, 100 A strömtransformator

PM-3114-100P-CPS CR är en kompakt elmätare för DIN-skena för energiövervakning av enfas över CANopen. Den mäter sann effektivvärdes-spänning och -ström och rapporterar aktiv, skenbar och reaktiv effekt och energi, effektfaktor och frekvens, uppdaterat varje sekund, så att ingenjörer kan följa förbrukningen i den övervakade utrustningen medan den är i drift.Denna variant levereras med fyra klämbara 60 A strömtransformatorer, var och en med 10 mm innerdiameter och en 4 m ledning. Strömingångens mätområde är 0,05 A till 60 A, och spänningsingången accepterar 10 till 300 VAC. Mätaren stödjer fyra oberoende enfaskretsar och två effektreläutgångar av typ Form A, som kan driva sirener eller lampor för larmsignalering.Enheten lämpar sig för övervakning av generatorer, kopplingsanläggningar för fördelning och energihanteringsprojekt där installation av klämbara strömtrafo utan att koppla bort ledare är en fördel. Dess W-noggrannhet är bättre än 0,5 % vid PF=1.AnvändningsområdenÖvervakning av generatorerKopplingsanläggningar för fördelningEnergihantering

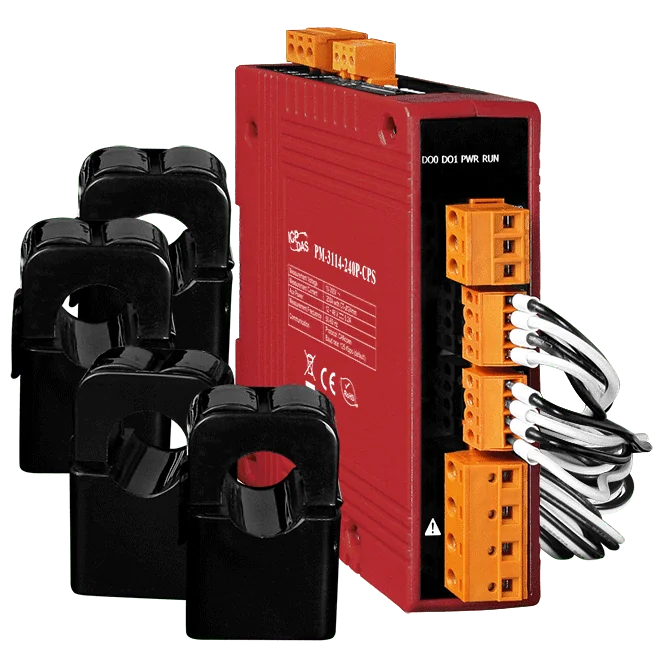

The PM-3114-240P-CPS CR är en DIN-skensmonterad elmätare som mäter fyra enfaskretsar och rapporterar resultaten via CANopen. Den passar ingenjörer som behöver data för sann RMS-spänning, ström, effekt, energi och effektfaktor från en enda kompakt modul, där strömmen läses via klämmonterade transformatorer i stället för fast kopplade anslutningar.Varje krets mäts via en 24 mm klämmonterad strömtransformator med märkning 0,15 A ~ 200 A, och de fyra strömtransformatorerna levereras med 4 m ledningar. Mätaren accepterar 10 ~ 300 VAC ingång vid 50/60 Hz och uppdaterar sina data varje sekund. Noggrannheten för W är bättre än 0,5 % vid PF=1.Aktiv, skenbar och reaktiv effekt och energi samt frekvens finns tillgängliga för övervakning.Två effektreläutgångar av typ Form A (5 A @ 250 VAC eller 5 A @ 30 VDC) kan driva sirener eller lampor för larmsignalering.TillämpningarGeneratorövervakningKopplingsanläggningar och fördelningssystemEnergihantering

PM-3112-100P-CPS CR är en enkelfas elmätare med två mätkretsar och CANopen-gränssnitt, avsedd för ingenjörer som behöver elektriska realtidsdata från en DIN-skenmonterad enhet. Varje krets använder en klämbar strömtransformator på 60 A med 10 mm öppning och 4 m anslutningskabel, vilket gör att enheten kan monteras på befintliga ledare utan att lasten behöver kopplas bort.Mätaren rapporterar äkta RMS-värden för spänning och ström, aktiv, skenbar och reaktiv effekt, motsvarande energivärden, effektfaktor och frekvens, uppdaterade varje sekund. Effektnoggrannheten är bättre än 0,5 % vid PF=1, och mätingången accepterar 10 ~ 300 V vid 50/60 Hz, med strömområde 0,05 A ~ 60 A för denna CT.Kommunikationen sker över CANopen med 125 k (standard), 250 k, 500 k eller 1 M överföringshastighet, väljs med DIP-omkopplare. Två effektreläutgångar av typ Form A, märkta 5 A @ 250 VAC eller 30 VDC, kan driva sirener eller indikatorlampor för larmmeddelanden. Plasthöljet mäter 33 x 127 x 100 mm (B x L x H) och arbetar vid -20 ~ +70 °C.AnvändningsområdenÖvervakning av generatorerKopplingsanläggningar och fördelningssystemEnergiledning

PM-3112-160P-CPS CR är en DIN-skensmonterad elmätare som rapporterar elförbrukningen i realtid för två oberoende enfaskretsar via CANopen. Varje krets har sin egen referensspänning, så en enhet kan täcka två matningar i ett kompakt hölje.Den här varianten är utrustad med två klämbara strömtransformatorer på 100 A med 16 mm innerdiameter och 4 m anslutningskablar, vilket gör installationen på befintliga ledare enkel. Spänningsingången accepterar 10 ~ 300 VAC, och två reläutgångar av typ Form A, märkta 5 A @ 250 VAC eller 30 VDC, kan driva sirener eller lampor för larmsignalering.Mäter Vrms, Irms, kW, kWh, kVA, kVAh, kVAR, kVARh, effektfaktor och frekvensUppdaterar data varje sekundAvsedd för användning på generator-, kopplings- och distributionskretsarTillämpningarGeneratorövervakningDistributionssystem med kopplingsutrustningEnergihantering
