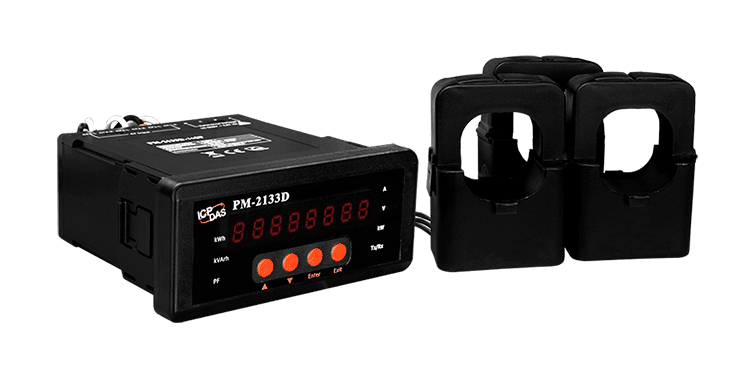

PM-2133D-360P 3-fas elmätare, Modbus RTU med 300 A klämbar strömtransformator
3-fas elmätare med Modbus RTU över RS-485, LED-display och tre 300 A klämbara strömtransformatorer (36 mm öppning). Mäter verkliga effektivvärden, energi och effekt för kopplingarna 3P4W, 3P3W, 1P3W och 1P2W.
- Tre klämbara strömtransformatorer ingår, var och en med 36 mm öppning, ingångsområde 0,3 A till 300 A och 4 m anslutningskablar
- Verkligt effektivvärde för spänning, ström, aktiv, reaktiv och skenbar effekt och energi, effektfaktor och frekvens
- Dubbelriktad energimätning
- Stöder kopplingskonfigurationerna 3P4W, 3P3W, 1P3W och 1P2W
- Noggrannhet för aktiv effekt bättre än 0,5 % vid PF=1
- Ingångsspänningsområde 10 ~ 500 V med mätning av total övertonsdistorsion (THD)
6 710,99 kr per st.
| 1-9 st. | 6 710,99 kr | |
|---|---|---|
| 10-30 st. | 6 500,93 kr | −3 % |
| 31+ st. | 6 368,26 kr | −5 % |
Produktinformation "PM-2133D-360P 3-fas elmätare, Modbus RTU med 300 A klämbar strömtransformator"
PM-2133D-360P CR är en panelmonterad trefas elmätare för övervakning av elförbrukningen i realtid på generatorer, kopplingsutrustning och distributionssystem. Den levereras med tre klämbara strömtransformatorer för 0,3 A till 300 A med en 36 mm öppning, så att mätaren kan monteras på befintliga kablar utan att kretsen behöver kopplas bort.
Mätaren mäter verkligt effektivvärde för spänning och ström, aktiv, reaktiv och skenbar effekt och energi, effektfaktor och frekvens, och den stöder dubbelriktade energimätningar. De kopplingslägen som stöds är 3P4W, 3P3W, 1P3W och 1P2W. Noggrannheten för aktiv effekt är bättre än 0,5 % vid PF=1, och enheten accepterar ett ingångsspänningsområde på 10 ~ 500 V.
Data är tillgänglig via en enda RS-485-port med Modbus RTU, med valbara överföringshastigheter från 9600 till 115200 och flera dataformat. En 8-siffrig LED-display visar mätvärden lokalt, och mätaren mäter även total övertonsdistorsion (THD).
Användningsområden
- Generatorövervakning
- Distributionssystem med kopplingsutrustning
- Energihantering
| Portar: | 1 |
|---|---|
| Product type: | Power meter |
| Protokoll: | Modbus RTU |
| Interface: | RS-485 |
| Isolation: | 3000 VDC |
| Power input: | +85 ~ +264 VAC |
| Operating temperature: | -20 ~ +70 °C |
| Mounting: | Panel |
| Housing: | Plast |
Specifikationer
| AC-effektmätning | |
|---|---|
| Kabeldragning | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| Loopar | 3-fas: 1; 1-fas: 3 @ 1P2W-1CT, 1 @ 1P3W-2CT |
| Ingångsspänning | 10 ~ 500 V |
| Ingångsström | PM-2133D-005P: CTØ10 mm (0.05 A ~ 5 A) PM-2133D-100P: CTØ10 mm (0.05 A ~ 60 A) PM-2133D-160P: CTØ16 mm (0.1 A ~ 100 A) PM-2133D-240P: CTØ24 mm (0.15 A ~ 200 A) PM-2133D-360P: CTØ36 mm (0.3 A ~ 300 A) PM-2133D-400P: CTØ36 mm (0.3 A ~ 400 A) |
| Ingångsfrekvens | 50 Hz (område 45 ~ 55 Hz)/60 Hz (område 55 ~ 65 Hz) |
| W-noggrannhet | Bättre än 0,5 % (PF=1) |
| Mätning av effektparametrar | Sann RMS-spänning (Vrms), sann RMS-ström (Irms), aktiv effekt (kW), aktiv energi (kWh), skenbar effekt (kVA), skenbar energi (kVAh), reaktiv effekt (kVAR), reaktiv energi (kVARh), effektfaktor (PF), frekvens (45 ~ 65 Hz) |
| Datauppdateringshastighet | 1 sekund |
| LED-display | Ja, 8-siffrig |
| COM-portar | |
| Portar | 1 x RS-485 |
| Baudhastighet | 9600, 19200 (standard), 38400, 115200 |
| Dataformat | N,8,1; N,8,2; E,8,1; E,8,2; O,8,1; O,8,2 |
| Protokoll | Modbus RTU |
| Isolation | 3000 VDC |
| Ström | |
| Ingångsområde | +85 ~ +264 VAC (277 VAC tillgänglig) |
| Förbrukning | 6 W |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 110 x 115 x 50 (W x L x H) |
| Installation | Panelmontering |
| Miljö | |
| Driftstemperatur | -20 ~ +70 °C |
| Lagringstemperatur | -25 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
