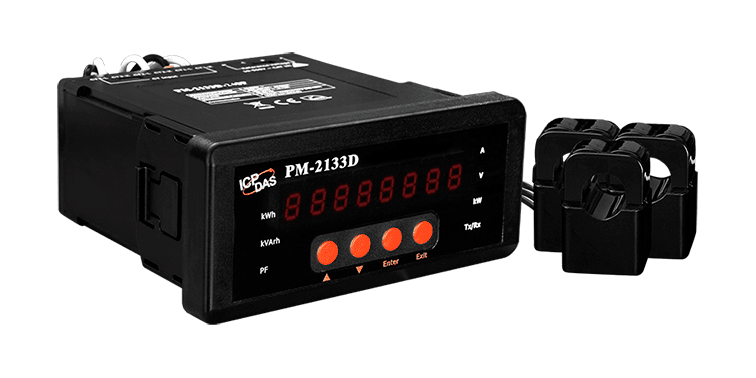

PM-2133D-240P Trefas elmätare, Modbus RTU, 200 A klämbar strömtrafo
Trefas elmätare med Modbus RTU över RS-485, 8-siffrig LED-display och 200 A klämbar strömtrafo (24 mm öppning) för energiövervakning av generatorer och kopplingsanläggningar.
- Modbus RTU över en RS-485-port, med 9600 till 115200 baud och valbara dataformat
- Tre klämbara strömtrafor på 200 A (24 mm innerdiameter, 4 m ledning) för installation utan att kretsen kopplas bort
- Strömingångens mätområde 0,15 A ~ 200 A, med olika strömtrafokvoter som stöds av serien
- Spänningsmätning upp till 500 V med ingångsområde 10 ~ 500 V
- Tvåriktad energi- och verkligt effektivvärdesmätning, inklusive kW, kWh, kVA, kVAR och effektfaktor
- Energianalys för 3P4W, 3P3W, 1P3W och 1P2W-koppling
6 080,80 kr per st.
| 1-9 st. | 6 080,80 kr | |
|---|---|---|
| 10-30 st. | 5 903,90 kr | −3 % |
| 31+ st. | 5 782,29 kr | −5 % |
Produktinformation "PM-2133D-240P Trefas elmätare, Modbus RTU, 200 A klämbar strömtrafo"
Den PM-2133D-240P CR är en trefas elmätare för mätning av verkligt effektivvärde för spänning, ström, effekt och energi i realtid. Den levereras med tre klämbara strömtransformatorer på 200 A med 24 mm innerdiameter, vilket gör att den kan monteras på befintliga ledare utan att kretsen behöver kopplas bort. Mätvärdena kan läsas över en enda RS-485-port med Modbus RTU, vilket passar för integration i ett övervaknings- eller energiledningssystem.
Mätaren stödjer flera kopplingsarrangemang, bland annat 3P4W, 3P3W, 1P3W och 1P2W, och den mäter energi i båda riktningarna med en angiven W-noggrannhet bättre än 0,5 % vid PF=1. Spänningsingången omfattar 10 ~ 500 V, och den 8-siffriga LED-displayen visar mätvärdena lokalt på panelen.
Typiska användningsområden är övervakning av generatorer, kopplingsanläggningar och distributionssystem samt allmän energiledning där ingenjörer behöver korrekta förbrukningsdata från driftsatt utrustning.
Användningsområden
- Generatorövervakning
- Kopplingsanläggningar och distributionssystem
- Energiledning
| Portar: | 1 |
|---|---|
| Product type: | Power meter |
| Protokoll: | Modbus RTU |
| Interface: | RS-485 |
| Isolation: | 3000 VDC |
| Power input: | +85 ~ +264 VAC |
| Operating temperature: | -20 ~ +70 °C |
| Mounting: | Panel |
| Housing: | Plast |
Specifikationer
| AC-effektmätning | |
|---|---|
| Kabeldragning | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| Loopar | 3-fas: 1; 1-fas: 3 @ 1P2W-1CT, 1 @ 1P3W-2CT |
| Ingångsspänning | 10 ~ 500 V |
| Ingångsström | PM-2133D-005P: CTØ10 mm (0.05 A ~ 5 A) PM-2133D-100P: CTØ10 mm (0.05 A ~ 60 A) PM-2133D-160P: CTØ16 mm (0.1 A ~ 100 A) PM-2133D-240P: CTØ24 mm (0.15 A ~ 200 A) PM-2133D-360P: CTØ36 mm (0.3 A ~ 300 A) PM-2133D-400P: CTØ36 mm (0.3 A ~ 400 A) |
| Ingångsfrekvens | 50 Hz (område 45 ~ 55 Hz)/60 Hz (område 55 ~ 65 Hz) |
| W-noggrannhet | Bättre än 0,5 % (PF=1) |
| Mätning av effektparametrar | Sann RMS-spänning (Vrms), sann RMS-ström (Irms), aktiv effekt (kW), aktiv energi (kWh), skenbar effekt (kVA), skenbar energi (kVAh), reaktiv effekt (kVAR), reaktiv energi (kVARh), effektfaktor (PF), frekvens (45 ~ 65 Hz) |
| Datauppdateringshastighet | 1 sekund |
| LED-display | Ja, 8-siffrig |
| COM-portar | |
| Portar | 1 x RS-485 |
| Baudhastighet | 9600, 19200 (standard), 38400, 115200 |
| Dataformat | N,8,1; N,8,2; E,8,1; E,8,2; O,8,1; O,8,2 |
| Protokoll | Modbus RTU |
| Isolation | 3000 VDC |
| Ström | |
| Ingångsområde | +85 ~ +264 VAC (277 VAC tillgänglig) |
| Förbrukning | 6 W |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 110 x 115 x 50 (W x L x H) |
| Installation | Panelmontering |
| Miljö | |
| Driftstemperatur | -20 ~ +70 °C |
| Lagringstemperatur | -25 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
