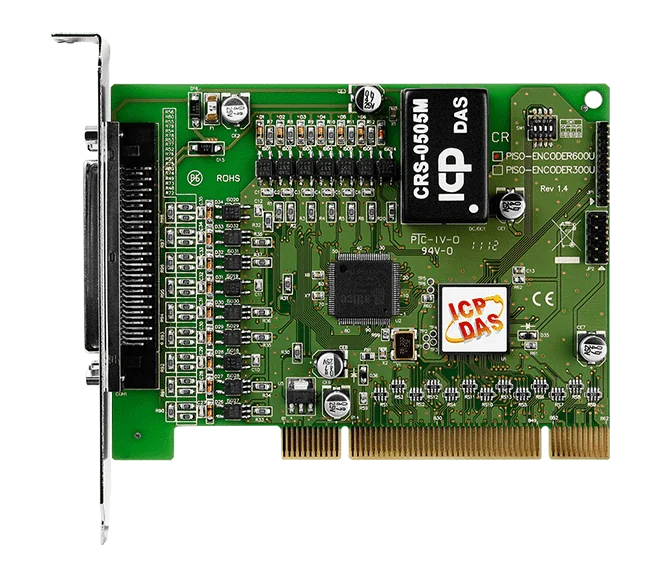

PISO-ENCODER600U Universellt PCI-kort för 6-axliga encoderingångar, 4 MHz

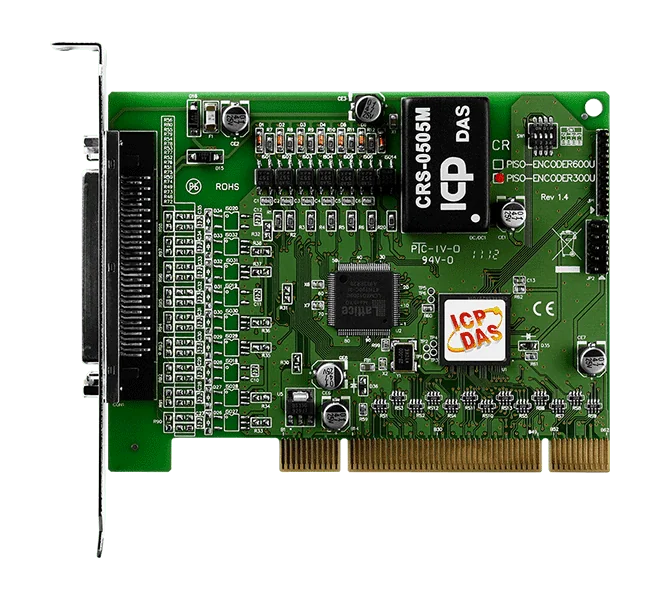

PISO-ENCODER300U är ett Universal PCI-kort för rörelse- och positionsåterkoppling i PC-baserad automation. Kortet har tre oberoende encoderaxlar, där varje axel har en äkta 32-bitars räknare som klarar encoderfrekvenser upp till 4 MHz. Ett internt digitalt filter av tredje ordningen bidrar till tillförlitliga räkningar på brusiga signalledningar.Varje axel kan konfigureras för Quadrant-, CW/CCW- eller PULSE/DIR-räkningsläge. Räknarna kan nollställas via ett programmerbart registerkommando, med indexpulsen på C-kanalen vid varje varv, eller via de externa hårdvaruåterställningsstiften HR1 till HR6, som även kan användas som digitala ingångar. Kortet har dessutom åtta digitala utgångar, galvaniskt isolerade med 2500 Vrms optokopplare för att skydda värdsystemet mot höga spänningar.Beställningskoden CR inkluderar kontakten CA-SC68, en SCSI-II 68-polig hankontakt med lödanslutningar och skydd. Drivrutiner och funktionsbibliotek medföljer för DOS, Windows 7 och Windows XP/2000.AnvändningsområdenHalvledartillverkningKomponentinspektionKvalitetskontroll i tillverkningInspektion inom livsmedel och dryckMikroskopi och medicinsk avbildningBiometriska tillämpningarX-Y-Z-bordStansmaskiner med fast stegavståndTransfermaskinerCentrifugerLastnings- och lossningssystem

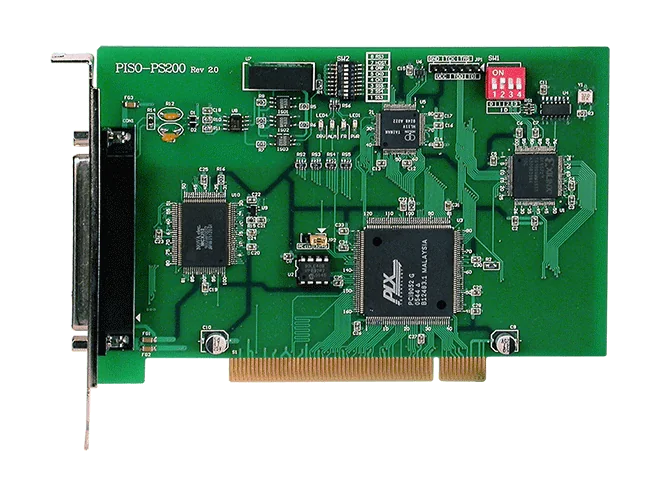

The PISO-PS200 är ett PCI-rörelsestyrningskort för oberoende tvåaxlig styrning av steg- och pulsstyrda servodrivningar. Varje axel levererar pulser på upp till 4 MHz och läser en 32-bitars encoderräknare, med handratt- och jogg-drift samt programmerbar automatisk referenskörning och mjukvarugränser. Det passar maskiner som behöver exakt positionering på två axlar från en enda PC.Interpolation och hastighetsprofilering körs på kortet självt. Linjär och cirkulär tvåaxlig interpolation, kontinuerlig interpolation samt programmerbar T/S-kurva för acceleration och retardation ingår. Den inbyggda FRnet Master utökar fjärr-I/O med upp till 128 DI och 128 DO över ett tvåtrådsgränssnitt, som skannas automatiskt inom 2,88 ms.Kortet stöds på Windows 7/10 (32/64-bitars) och Windows XP/2000 (32-bitars) och levereras med EzGo Utility. Det kräver en 5 V PCI-buss och drar +5 V vid 500 mA. Det nominella driftstemperaturområdet är -20 ~ +75°C.AnvändningsområdenHalvledartillverkningKomponentinspektionKvalitetskontroll i tillverkningInspektion av livsmedel och dryckMikroskopi och medicinsk bildbehandlingBiometriska tillämpningarX-Y-Z-bordStansmaskiner med fast stegTransfermaskinerSpinnerLastning/lossning

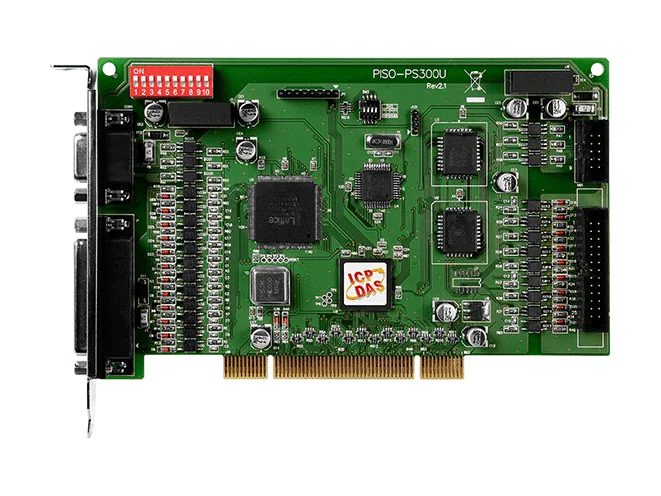

PISO-PS300U CR är ett universellt PCI-kort för styrning av tre axlar med steg- eller servomotorer via pulskommandoutgångar. Ett inbyggt CPU utför rörelsekommandona som skickas från värd-PC:n och returnerar position- och statusdata, med buffring i båda riktningarna. Detta passar Windows-baserade maskiner där PC:n sköter applikationen och kortet sköter pulstimingen.Rörelsefunktionerna omfattar linjär och cirkulär interpolation över axlarna, en programmerbar T-kurva för hastighetsprofil samt en programmerbar DDA-cykel. Encoderingångarna stödjer A/B-fas, CW/CCW och PULSE/DIR-lägen, med en 32-bitars räknare. Kortet har en hårdvarubaserad nödstopp samt mekaniska brytaringångar för referens- och ändlägen, och dessutom 8 digitala ingångar och 7 digitala utgångar med 2500 Vrms optisk isolering.Beställningskoden CR inkluderar en CA-9-2502 D-Sub-kabel (0,2 m, 9-polig hane till 25-polig hona) samt tre D-Sub-kontakter med plasthöljen (CA-PC09F, CA-PC09M och CA-PC25M). Drivrutiner och funktionsbibliotek levereras för DOS, Windows XP/2000 och Windows 7 (endast 32-bit).AnvändningsområdenHalvledartillverkningKomponentinspektionKvalitetskontroll i tillverkningInspektion inom livsmedel och dryckMikroskopi och medicinsk bildbehandlingBiometriska tillämpningarX-Y-Z-bordStansmaskiner med fast stegningTransfermaskinerSpinner- och på-/avlastningssystem

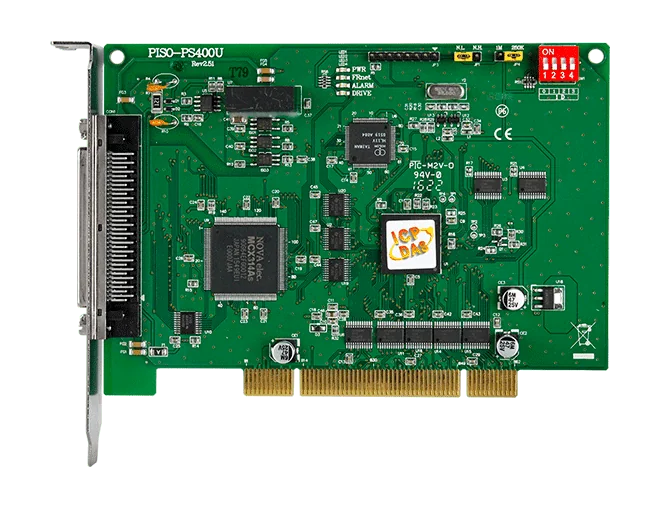

PISO-PS400U är ett 4-axligt pulsbaserat rörelsestyrkort för industridatorer med universell PCI-buss, avsett för allmän rörelsestyrning. Varje axel ger pulser med upp till 4 MHz och läser en 32-bitars encoderräknare, vilket gör att ett enda kort kan styra steg- eller servodrivningar.De flesta rörelsefunktioner, bland annat interpolation, T/S-kurvans acceleration och retardation, automatisk referenskörning och synkrona åtgärder, utförs i rörelse-ASIC:en och inte i värddatorns processor. Rörelsestatus, FRnet-I/O och andra I/O-kort i samma dator kan fortfarande övervakas medan motorerna styrs, och flera kort kan dela på en dator tack vare den låga processorbelastningen.U-varianten är den universella PCI-versionen och stödjer både 3,3 V och 5 V PCI-platser. FRnet-mastern utökar systemet med upp till 128 digitala ingångar och 128 digitala utgångar, som skannas automatiskt inom 2,88 ms. ICP DAS levererar funktioner och exempel som minskar programmeringsinsatsen.AnvändningsområdenHalvledartillverkningKomponentinspektionKvalitetskontroll i tillverkningInspektion inom livsmedel och dryckMikroskopi och medicinsk bildbehandlingBiometriska applikationerX-Y-Z-bordStansmaskiner med fast stegTransfermaskinerCentrifugerMatnings- och uppsamlingssystem
