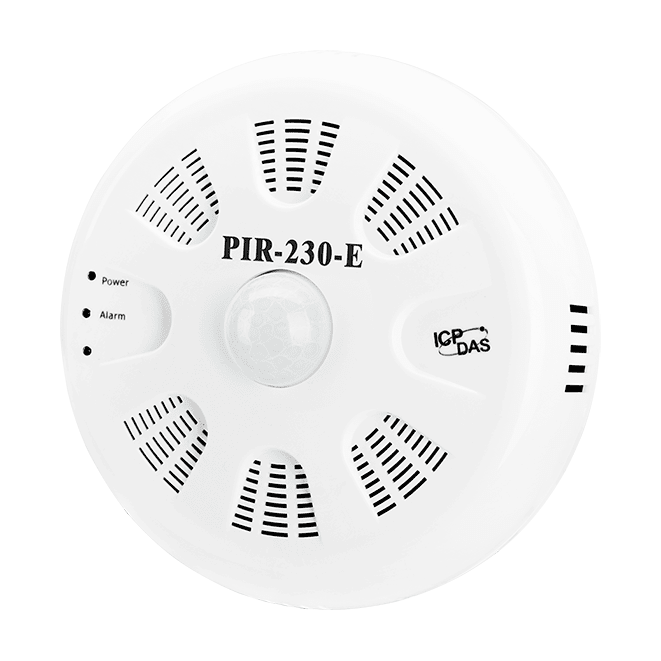

PIR-230-E PIR-rörelse-, temperatur- och fuktighetssensor, RS-485 och Ethernet PoE
Tak- eller ytmonterad PIR-rörelse-, temperatur- och fuktighetssensormodul med reläutgång, RS-485 och Ethernet PoE. Stöder DCON, Modbus RTU och Modbus TCP.
- PIR-rörelsedetektering med 360° täckning, max detekteringshöjd 4 m och max diameter 8 m
- Reläutgång (Form C) för styrning av belysning, märkt 10 A NO och 6 A NC vid 250 VAC
- Integrerad temperatursensor och fuktighetssensor för inomhusmiljöövervakning
- Valbar brandlarmsfunktion, programmerbar vid 65°C
- RS-485- och Ethernet/PoE-gränssnitt med stöd för DCON, Modbus RTU, Modbus TCP och MQTT
- Intern ljussensor och justerbar fördröjningstid för smart styrning av strömbrytare
1 824,24 kr per st.
| 1-9 st. | 1 824,24 kr | |
|---|---|---|
| 10-30 st. | 1 768,96 kr | −3 % |
| 31+ st. | 1 735,79 kr | −5 % |
Produktinformation "PIR-230-E PIR-rörelse-, temperatur- och fuktighetssensor, RS-485 och Ethernet PoE"
Den PIR-230-E kombinerar passiv infraröd rörelsedetektering med temperatur- och fuktmätning i en och samma tak- eller ytmonterade modul. Dess 360° synfält täcker upp till 8 m i diameter från en monteringshöjd på 4 m, och det inbyggda reläet kan automatiskt koppla in belysningen när rörelse detekteras.
Utöver styrning av belysning mäter modulen rumstemperatur från -40 ~ +120°C och relativ luftfuktighet från 0 ~ 100% RH. Den kan även konfigureras som brandlarm, med en programmerbar utlösningsnivå på 65°C. En intern ljussensor och justerbara fördröjningsinställningar gör att belysningen kan anpassas efter omgivningsförhållanden och närvaromönster.

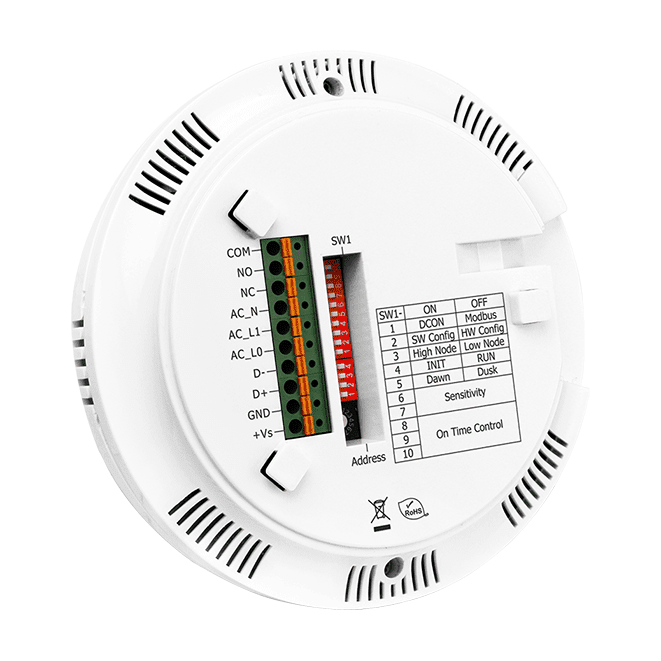

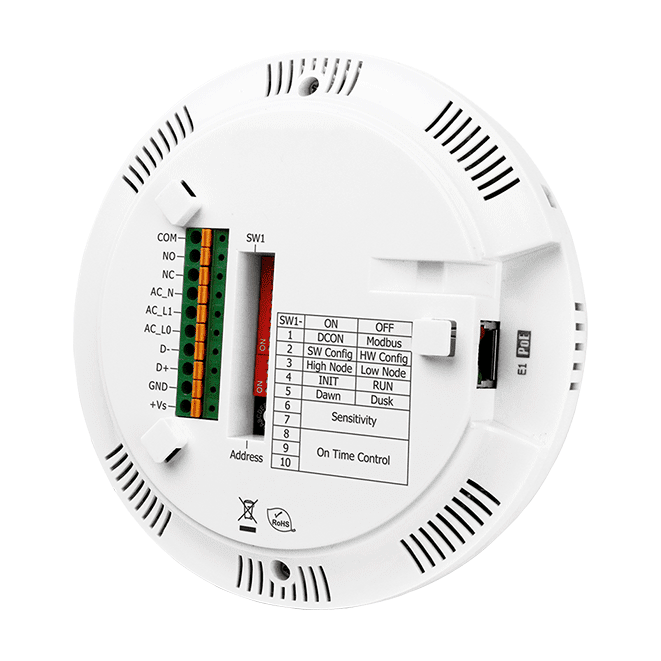

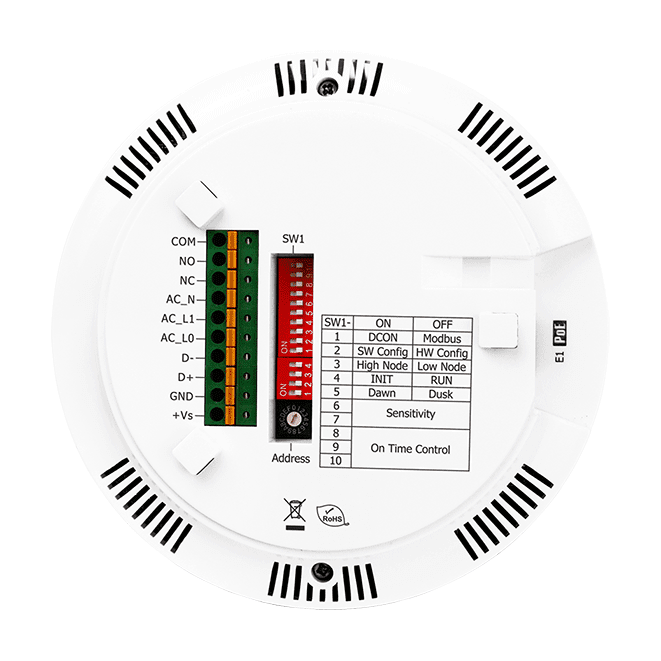

Kommunikationen sker via en RS-485-port och en Ethernet/PoE-port, med stöd för DCON, Modbus RTU, Modbus TCP och MQTT. Modulen accepterar 18 ~ 48 VDC eller Power over Ethernet, och de skruvfria snabbkopplingsplintarna samt DIP- och vridomkopplarna förenklar installation och underhåll.
Användningsområden
- Belysning och frånluftsfläktar på allmänna toaletter
- Gemensam belysning i trapphus
- Belysning på parkeringsytor
- Trädgårdsbelysning
- Belysning i omklädningsrum i butiker
- Korridorbelysning
| Portar: | 2 |
|---|---|
| Product type: | PIR motion sensor module |
| Protokoll: | DCON, Modbus RTU, Modbus TCP, MQTT |
| Interface: | Ethernet, RS-485 |
| Digital inputs: | 2 |
| Relay outputs: | 1 |
| PoE: | Ja |
| Power input: | 18 ~ 48 VDC, PoE |
| Operating temperature: | 0 ~ +35°C |
| Mounting: | Ceiling / surface |
| Housing: | UL94-V2 fireproof |
Specifikationer
| EMS-skydd | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal, ±8 kV luft för slumpvis punkt |
| LED-indikatorer | |
| Status | Ja, 1 som ström-/kommunikationsindikator. 1 som larmindikator |
| PIR | |
| Detektionshöjd | 4 m max. |
| Detektionsfält (synfält) | 360°; max. 8 m diameter |
| Ljusnivå för styrning | Hårdvara: 2 lägen (gryning och skymning) / Mjukvara: 5-stegs |
| Fördröjningstid | Hårdvara: 8-stegs omkopplingsbar (sekunder): 6, 16, 33, 66, 131, 262, 524, 1049 Mjukvara: 16-stegs (sekunder): 2, 4, 6, 8, 16, 33, 49, 66, 131, 262, 393, 524, 1049, 2097, 3146, 4194 |
| PIR-svarstid | 1 sekund |
| Temperaturmätning | |
| Brandlarm | 65°C (programmerbar) |
| Område | -40 ~ +120°C |
| Upplösning | 0.01°C |
| Noggrannhet | ±0.5°C (at 0 ~ 60°C) |
| Luftfuktighetsmätning | |
| Område | 0 ~ 100% RH |
| Upplösning | 0.01% RH |
| Noggrannhet | ±5% RH |
| Digital ingång | |
| Kanaler | 2 |
| Typ | Våt kontakt |
| Spänningsnivå för TILL | 70 ~ 220 VAC |
| Spänningsnivå för FRÅN | 20 VAC max. |
| Ingångsimpedans | 68 KΩ, 1 W |
| Reläutgång | |
| Kanaler | 1 |
| Typ | Effektrelä, Form C |
| Kontaktbelastning | NO: 10 A @ 250 VAC NC: 6 A @ 250 VAC |
| Antal belysningsarmaturer | Glödlampa: 1500 W max.; lysrör: 300 W max. |
| COM-portar | |
| Portar | 1 x RS-485 1 x Ethernet/PoE |
| Baudhastighet | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Protokoll | DCON, Modbus RTU, Modbus TCP, MQTT |
| Nodadress | Hårdvara: 160 till 191 / Mjukvara: 1 till 255 |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | 18 ~ 48 VDC, PoE |
| Förbrukning | 2 W |
| Mekanisk | |
| Mått (mm) | Ø150 x 53 (Ø x H) |
| Installation | Takmonterad / ytmonterad |
| Skyddsklass (IP) | IP20 |
| Miljö | |
| Driftstemperatur | 0 ~ +35°C |
| Lagringstemperatur | -30 ~ +80°C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
