PIO-D144LU Universell PCI-digitalt I/O-kort, 144 kanaler 5 V/CMOS
144-kanaligt universellt PCI-kort för digital I/O med 18 8-bitars tvåriktade portar, 5 V/CMOS-nivåer, buffrade I/O-linjer och pull-high/low-jumprar för att fördefiniera DI-status.
- Universellt PCI-gränssnitt med stöd för 3,3 V/5 V bussignalering
- 144 digitala I/O-kanaler i arton 8-bitars tvåriktade portar, samtliga buffrade på kortet
- Emulerar 6/7 industristandardiserade 8255 PPI-portar (Mode 0)
- Pull-high/low-jumprar fördefinierar DI-status när kanaler är frånkopplade eller avbrutna
- 4-bitars Card ID-omkopplare för att identifiera kort när två eller fler är installerade
- 4-kanalig avbrottskälla och DI/O-svarstid på ungefär 1 μs (1 MHz)
3 090,86 kr per st.
| 1-9 st. | 3 090,86 kr | |
|---|---|---|
| 10-30 st. | 2 936,87 kr | −5 % |
| 31+ st. | 2 782,87 kr | −10 % |
Produktinformation "PIO-D144LU Universell PCI-digitalt I/O-kort, 144 kanaler 5 V/CMOS"
PIO-D144LU (beställningskod PIO-D144LU CR) är ett PC-baserat digitalt I/O-kort för universella PCI-platser, med 144 digitala I/O-linjer på TTL-nivå, ordnade som arton tvåriktade 8-bitars portar. Portarna är grupperade i tremannaset som PA, PB och PC, och alla linjer är buffrade på kortet. Samtliga portar är som standard inställda som ingångar vid strömpåslag eller efter en återställning.
Kortet passar tillämpningar som kräver många digitala kanaler i en och samma dator. En 4-bitars Card ID-omkopplare gör att programvaran kan identifiera varje kort när två eller fler är installerade, och pull-high/low-jumprar definierar DI-tillståndet när en kanal är frånkopplad eller avbruten, i stället för att låta den vara flytande. Kortet emulerar 6/7 industristandardiserade 8255 PPI-portar i Mode 0, vilket förenklar migrering av befintlig 8255-baserad kod.
Inkoppling sker via en DB37-honkontakt och fem 50-polIga boxhuvuden. Programvarustöd omfattar Linux, DOS och Windows, med en DLL, en ActiveX-kontroll och exempelprogram för flera språk, inklusive C#.NET, Visual Basic.NET och LabVIEW.
Tillämpningar
- PC-baserad digital in- och utgång för 5 V/CMOS-signaler
- Flerkortssystem där flera digitala I/O-kort delar en och samma dator
- Avbrottsstyrd digital övervakning och styrning
| Digitala ingångar: | 144 |
|---|---|
| Digitala utgångar: | 144 |
| Driftstemperatur: | 0 ~ +60 °C |
| Gränssnitt: | Universal PCI |
| Portar: | 18 |
| Produkttyp: | Digitalt I/O-kort |
Specifikationer
| Hårdvara | |
|---|---|
| Kontakt | Hon-DB37 x 1 50-polig boxlist x 5 |
| Kort-ID | Ja (4-bit) |
| Digital ingång | |
| Kanaler | 144 (dubbelriktad) |
| Typ | 5 V/CMOS |
| Spänningsnivå för TILL | 2.0 V min. |
| Spänningsnivå för FRÅN | 0,8 V max. |
| Svarshastighet | 500 kHz (typiskt) |
| Utlösningsläge | Statisk uppdatering |
| Digital utgång | |
| Kanaler | 144 (dubbelriktad) |
| Typ | 5 V/CMOS |
| Driftläge | Statisk uppdatering |
| Lastspänning | Logisk 0: 0,1 V max. Logisk 1: 4,4 V min. |
| Lastström | Sänk: 6 mA @ 0,33 V Källa: 6 mA @ 4,77 V |
| Svarshastighet | 500 kHz (typiskt) |
| PC-buss | |
| Typ | 3,3 V/5 V universal PCI, 32-bit, 33 MHz |
| Databuss | 8-bitars |
| Ström | |
| Förbrukning | 250 mA @ +5 V |
| Mekanisk | |
| Mått (mm) | 105 x 180 x 22 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60°C |
| Lagringstemperatur | -20 ~ +70°C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
DB37-kabel hane till hane, 90º, 1 m.
DB37-kabel hane till hane, 1 m.
DB37-hankontakt till hankontakt-kabel, tunn monolitisk design (höghastighet), 1,5 m.
DB37-hankontakt till DB37-hankontakt-kabel, tunn monolitisk design (höghastighet), 3 m.
DB37-kabel hane till hane, tunn monolitisk design, 5 m.
Plattkabel, 50-polig, 20 cm.
Flatkabel, 50-pin, 1,5 m.

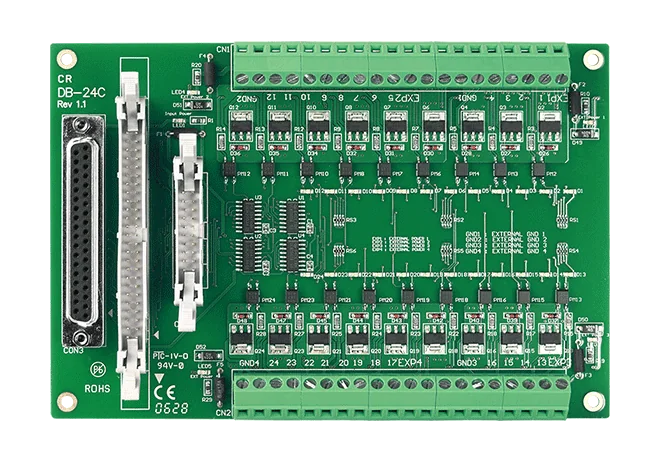

Med DB-24C CR får ett datainsamlingssystem 24 digitala NPN-utgångar med öppen kollektor. Utgångarna är uppdelade i fyra separat isolerade grupper, vilket hjälper till att hålla fältkablagen åtskild från värdsystemet och lämpar sig för kopplingsuppgifter som on/off-styrning och processtyrning.Strömvärdena skiljer sig mellan kanalgrupperna: 16 kanaler är dimensionerade för 100 mA och 8 kanaler för 600 mA, båda vid 30 Vdc. Varje utgång har en LED-statusindikator, och skruvplintarna förenklar fältkablagen. Kortet ansluts direkt till OPTO-22-kompatibla kort via OPTO-22-kontakten, och det har även en 37-polig D-sub och en 20-polig kontakt.Beställningskoden CR inkluderar en platt kabel CA-5015 (50-polig, 1,5 m). Typiska användningsområden är energihantering och testautomation. Modulen är RoHS- och WEEE-certifierad.TillämpningarOn/off-styrningEnergihanteringTestautomationProcesstyrning
Kortet DB-24PD CR lägger till 24 optiskt isolerade digitala ingångskanaler till OPTO-22-kompatibla digitala ingångskort, inklusive DIO24, DIO48 och DIO144. Varje kanal använder en dubbelriktad optokopplare med ett strömmätande motstånd, vilket skyddar värddatorn från höga gemensamma spänningar, jordslingor och spänningstoppar som är vanliga i industriella anläggningar.Ingångarna för torra kontakter registrerar logisk hög från 2,8 V upp till 24 V och logisk låg vid 1 V eller lägre, vilket gör dem lämpliga för likspänningssignaler på TTL-nivå och högre. För växelspänningssignaler registrerar kortet en konstant logisk hög när insignalens frekvens är 1 kHz eller högre och spänningen är minst 4 Vrms. AC-filterbryggan måste vara kortsluten när växelspänningsingångar används. Svarstiden är 20 µs utan filter och 2,2 ms med filter.Leveransen innehåller en kabel CA-3710 DB37 hane-till-hane (45°, 1 m) för anslutning till det kompatibla kortet. Typiska användningsområden är på/av-styrning, energihantering, testautomation och processtyrning.AnvändningsområdenPå/av-styrningEnergihanteringTestautomationProcesstyrning
DB-24POR är ett dotterkort som ger 24 PhotoMOS-reläkanaler med brytarfunktion (Form A) för att koppla laster från ett datainsamlingssystem. Varje kanal är optiskt isolerad med en märkisolation på 5 000 Vdc, vilket hjälper till att hålla styrsidans kretsar separerade från den kopplade sidan.Fältanslutningar görs via skruvplintar, och en LED på varje kanal visar reläets status, vilket förenklar driftsättning och felsökning. Kortet har en OPTO-22-kompatibel kontakt tillsammans med en 37-polig D-sub och en 20-polig kontakt, vilket ger flera sätt att integrera det med ett värdsystem.Beställningsinformationen för CR-varianten inkluderar en CA-5015 platt kabel (50-polig, 1,5 m). Kortet passar för till/från-kopplingsuppgifter inom energihantering, processtyrning och testautomation.AnvändningsområdenTill/från-styrningEnergihanteringTestautomationProcesstyrning

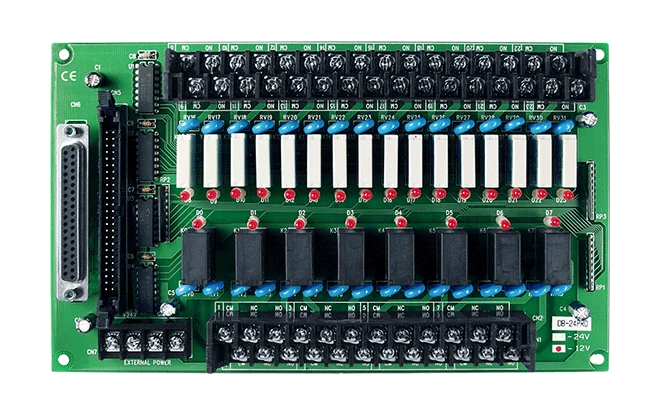

24-kanals reläkort för effekt (12 V). Inkluderar: CA-3710 (DB37 hane till hane, 45º, 1 m).
24-kanalers reläkort för effektbrytning med DIN-skensmontage (12 V). Inkluderar: CA-3710 (DB37 hane till hane, 45º, 1 m).
Liknande produkter

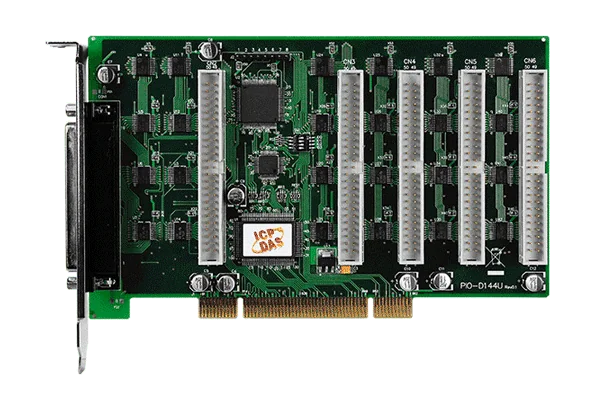

PIO-D144U CR är ett universellt PCI-kort som ger en dator 144 digitala TTL I/O-linjer. Linjerna är ordnade som arton dubbelriktade 8-bitars portar, grupperade i Port A, Port B och Port C. Alla portar startar som ingångar, så kortet befinner sig i ett känt, enbart ingångsbaserat läge efter strömpåslag eller återställning.Kortet emulerar sex eller sju industristandardiserade 8255 PPI-portar i Mode 0, vilket underlättar när befintlig programvara baserad på 8255 ska portas. Alla I/O-linjer är buffrade på kortet, och sex kontakter (en DB37 och fem 50-poliga boxhuvuden) finns för fältkablage. En Card ID-omkopplare gör att programvaran kan identifiera kortet när två eller fler kort är installerade i samma dator.Stödda plattformar är Linux, DOS och Windows, med en DLL och ActiveX-kontroll samt exempelprogram för flera språk, inklusive C#.NET, Visual Basic.NET och LabVIEW. Kortet drar 600 mA från +5 V och arbetar vid 0 till +60°C.TillämpningarÖvervakning och styrning av digital I/O i PC-baserade industrisystemErsättning eller utökning av 8255-baserad digital I/O i befintlig programvaraInstallationer med flera kort där DAQ-korten måste kunna identifieras

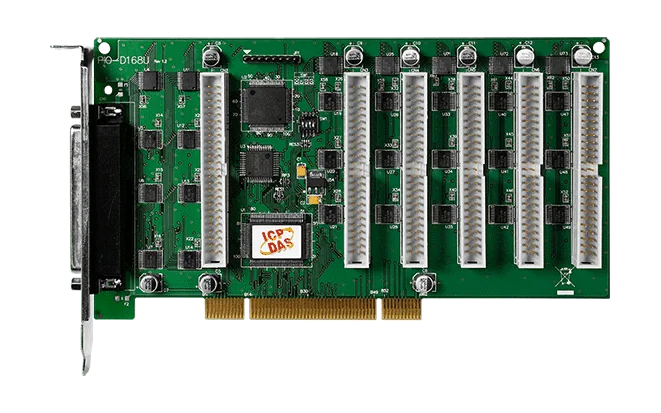

PIO-D168U CR är ett universellt PCI-digitalt I/O-kort för datorer som behöver ett stort antal TTL-linjer. Kortet passar både 3,3 V och 5 V PCI-platser och erbjuder 168 dubbelriktade kanaler, alla buffrade på kortet. Varje kanal är specificerad för 5 V/TTL-logik, med en typisk svarstid på 500 kHz.Kortet emulerar sex eller sju industristandardiserade 8255 PPI-portar i Mode 0, så befintlig kod för 8255 kan återanvändas. Det tillhandahåller även en avbrottskälla med 4 kanaler samt avläsning av digitala utgångars status på registernivå. En Card ID-SMD-omkopplare gör det möjligt för programvaran att identifiera varje kort när två eller fler PIO-D168U-kort är installerade i samma dator.Drivrutinsstöd finns för Linux, DOS och Windows via en DLL och ActiveX-kontroll. Exempelprogram ingår för Turbo C++, Borland C++, Microsoft Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET och LabVIEW.AnvändningsområdenStyrning och övervakning av digitala I/O på industridatorerDigitala I/O-system med flera kort i en och samma datorMjukvaruutveckling av I/O-applikationer under Linux, DOS eller Windows

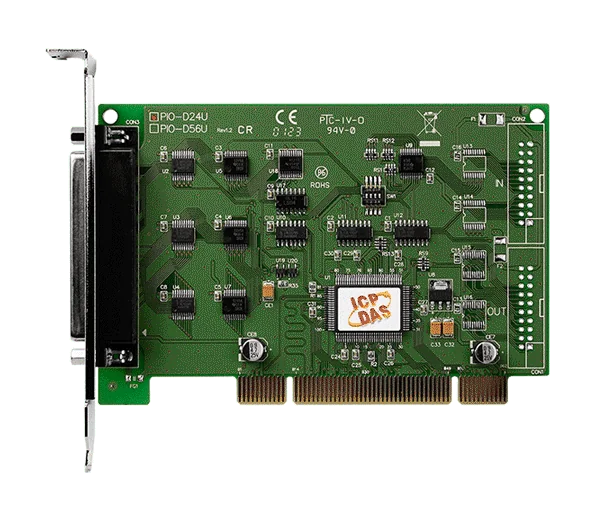

PIO-D24U är ett digitalt PCI I/O-kort för datorer som behöver direkt styrning och övervakning av 5 V TTL-signaler. Dess 24 linjer är grupperade i tre programmerbara 8-bitars portar (PA, PB och PC), som alla är konfigurerade som ingångar vid start eller återställning, så ansluten utrustning inte styrs förrän programvaran har konfigurerat portarna.Kortet sitter i en universell PCI-plats som accepterar både 3,3 V och 5 V signalering. Dess Card ID-omkopplare gör att programvaran kan identifiera varje kort, vilket är användbart när två eller fler PIO-D24U-kort är installerade i samma dator. Fyra avbrottskällor och registernivå-återläsning av digitala utgångar finns också tillgängliga.Drivrutiner och exempelprogram täcker Linux, DOS och Windows, med en DLL och ActiveX-kontroll.Exempelkod finns för Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET och LabVIEW.AnvändningsområdenDigital I/O-styrning och övervakning i PC-baserade automations- eller testsystem

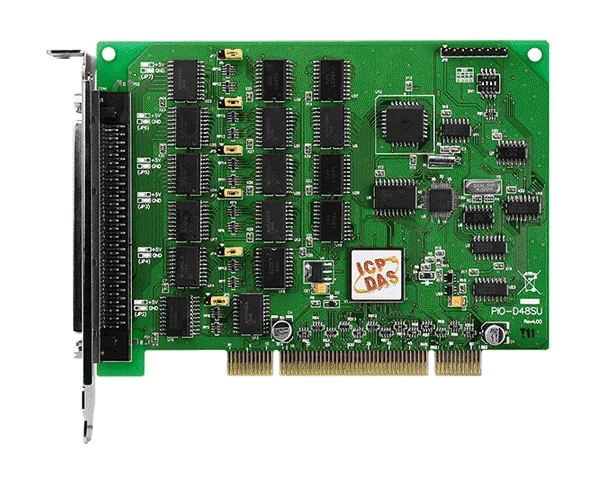

Den PIO-D48SU CR är ett universellt PCI-kort för digital I/O som ger en PC 48 TTL-kompatibla I/O-linjer via en enda kontakt med hög densitet. Linjerna är indelade i sex 8-bitars dubbelriktade portar, som kan adresseras som två industristandardiserade 8255 PPI-portar i Mode 0. Den passar ingenjörer som behöver enkel parallell digital I/O utan att lägga till ett separat chassi.Varje linje är buffrad på kortet, och utgångarna har högre drivförmåga än obuffrade linjer. Status för digitala utgångar kan läsas tillbaka på registernivå, och en typisk svarstid för DI/O på ungefär 1 μs (1 MHz) anges.När två eller fler kort installeras i samma dator gör den onboard-monterade 4-bitars Card ID SMD-omkopplaren det möjligt för programvaran att skilja dem åt. Pull-up- eller pull-down-motstånd på DI-kanalerna håller oanslutna ingångar på en definierad nivå i stället för att låta dem flyta. Drivrutinsstöd finns för DLL och ActiveX-kontroll, med exempelprogram för flera språk och miljöer.AnvändningsområdenExpansion av digitala in- och utgångar i PCI-baserade datorerInstallationer med flera kort där varje kort måste identifieras av programvaran
