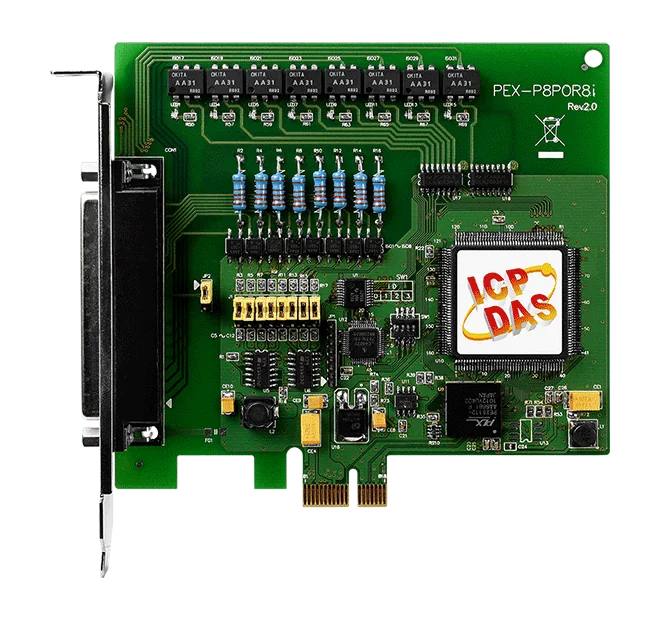

PEX-P8POR8i PCI Express-kort, 8-kanaligt isolerat DI och 8-kanaligt PhotoMOS-reläutgång
PCI Express-kort med 8 optiskt isolerade digitala ingångar och 8 PhotoMOS-reläutgångar, ingångsisolering på 2000 VDC, med Card ID-omkopplare för system med flera kort.
- PCI Express x1-gränssnitt med 16-bitars databuss
- 8 isolerade digitala ingångar, 2000 VDC fotoisolering, sink/source-typ
- Valbart DC-ingångsfilter eller AC-ingång med filter
- 8 PhotoMOS-reläutgångar (form A), belastningsklassning 300 V och 130 mA
- 0,05 ms typisk frisläppningstid, ingen kontaktstuds och ingen gnistbildning
- Avläsning av DO-status på registernivå
2 826,87 kr per st.
| 1-9 st. | 2 826,87 kr | |
|---|---|---|
| 10-30 st. | 2 749,88 kr | −3 % |
| 31+ st. | 2 683,88 kr | −5 % |
Produktinformation "PEX-P8POR8i PCI Express-kort, 8-kanaligt isolerat DI och 8-kanaligt PhotoMOS-reläutgång"
Ett PEX-P8POR8i är ett digitalt I/O-kort för PCI Express x1 som kombinerar åtta fotokopplarisolerade digitala ingångar med åtta PhotoMOS-reläutgångar. Isoleringen mellan fältkablagen och värddatorn hjälper till att undertrycka jordslingor, blockera spänningstoppar och skydda datorn från skadliga spänningar, vilket gör kortet lämpligt för kopplings- och avkänningsuppgifter i installationer med störningar eller blandade spänningsnivåer.
De digitala ingångarna accepterar AC- eller DC-signaler från 5 till 24 V och har ett valbart DC-ingångsfilter. PhotoMOS-reläutgångarna är dimensionerade för laster upp till 300 V (AC-topp eller DC) och 130 mA, med en typisk frisläppningstid på 0,05 ms, ingen kontaktstuds och ingen gnistbildning. Utgångsstatus kan läsas tillbaka på registernivå. En 4-bitars Card ID-omkopplare på kortet gör att programvaran kan identifiera varje kort när två eller fler kort är installerade i samma dator.
Drivrutinsstöd finns för Linux, DOS och Windows, med en DLL och ActiveX-kontroll samt exempelprogram för en rad miljöer som C, C++, Delphi, Visual Basic, C#.NET och LabVIEW. Beställningskoden inkluderar en D-Sub-kontakt CA-4002.
Användningsområden
- Styrning av externa enheters till- och frånslag
- Styrning av externa reläer eller små effektbrytare
- Aktivering av larm
- Kontaktslutning
- Avkänning av externa spänningar eller brytare
| Product type: | PCI Express DAQ board |
|---|---|
| Interface: | PCI Express x1 |
| Digital inputs: | 8 |
| Relay outputs: | 8 |
| Isolation: | 2000 VDC |
| Operating temperature: | 0 ~ +60 °C |
Specifikationer
| Hårdvara | |
|---|---|
| Kontakt | Hon-DB37 x 1 |
| Kort-ID | Ja (4-bit) |
| Digital ingång | |
| Kanaler | 8 |
| Typ | Våt kontakt Optokopplare |
| Sänk/Källa (NPN/PNP) | Sänk/Källa |
| Spänningsnivå för TILL | AC/DC 5 ~ 24 V (AC 50 ~ 1 kHz) |
| Spänningsnivå för FRÅN | AC/DC 0 ~ 1 V |
| Svarshastighet | Utan filter: 50 kHz (typiskt) Med filter: 0,455 kHz (typiskt) |
| Utlösningsläge | Statisk uppdatering |
| Isolation | 2000 VDC |
| Reläutgång | |
| Kanaler | 8 |
| Typ | PhotoMos-relä (Form A) |
| Kontaktbelastning | Lastspänning: 300 V (AC-topp eller DC) Lastström: 130 mA |
| Driftstid | 0,7 ms (typiskt) |
| Frigöringstid | 0,05 ms (typiskt) |
| Elektrisk uthållighet | Lång livslängd och ingen gnistbildning |
| PC-buss | |
| Typ | PCI Express x 1 |
| Databuss | 16-bit |
| Ström | |
| Förbrukning | 550 mA @ +3.3 V 250 mA @ +12 V |
| Mekanisk | |
| Mått (mm) | 113 x 173 x 22 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60°C |
| Lagringstemperatur | -20 ~ +70°C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
