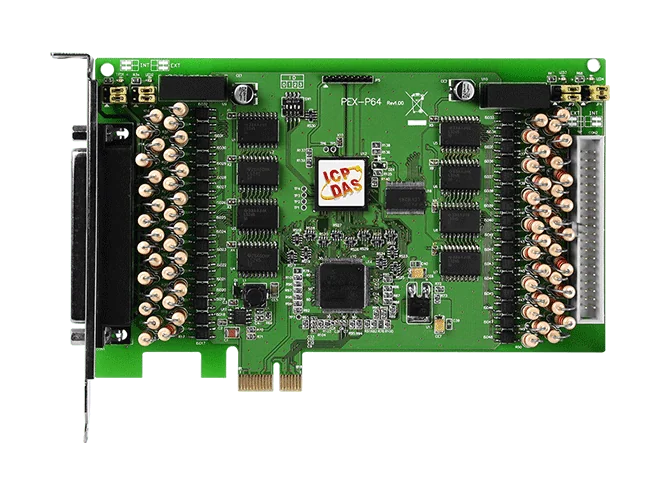

PEX-P64-24V PCI Express isolerat DI-kort, 64-kanals digital ingång
64-kanals optiskt isolerat digitalt ingångskort för PCI Express x1-platser, med valbar intern eller extern DI-matning och en Card ID-omkopplare för system med flera kort.
- PCI Express x1-bussgränssnitt med 8-bitars databuss
- 64 optiskt isolerade digitala ingångskanaler med sink/source-drift
- Valbar intern DC/DC-matning (3000 VDC isolation) eller extern DI-matning via jumper
- Fyra isolerade grupper om 16 kanaler vid användning av fyra isolerade externa matningar
- 3750 Vrms fotokopplarisolation mellan fältsignaler och värddatorn
- 4-bitars Card ID-omkopplare för identifiering av kort i system med flera kort
3 706,83 kr per st.
| 1-9 st. | 3 706,83 kr | |
|---|---|---|
| 10-30 st. | 3 519,84 kr | −5 % |
| 31+ st. | 3 332,85 kr | −10 % |
Produktinformation "PEX-P64-24V PCI Express isolerat DI-kort, 64-kanals digital ingång"
PEX-P64-24V är ett PCI Express x1-kort som ger en värddator 64 optiskt isolerade digitala ingångskanaler. Varje kanal accepterar torra kontaktsignaler eller våta signaler (extern spänning), och ingångsströmkällan kan väljas med en jumper, vilket gör kortet lämpligt för både brytarbaserad avkänning och signaler från strömförsedda fältenheter.
För torra kontaktingångar använder kortet en inbyggd isolerad DC/DC-omvandlare med en märkisolation på 3000 VDC. Kanalerna kan delas upp i fyra isolerade grupper om 16 när fyra isolerade externa matningar används, vilket hjälper till att separera fältkretsar från varandra. Fotokopplarna ger 3750 Vrms isolation, vilket eliminerar jordslingeproblem och skyddar värddatorn mot spänningstoppar från fältsidan.
En inbyggd Card ID-omkopplare gör det möjligt att identifiera kortet i programvaran när två eller flera kort är installerade i samma dator. Kortet är konstruerat som en direkt ersättning för PISO-P64U utan ändringar i befintlig programvara eller drivrutiner. Beställningskoden inkluderar en kabel CA-4037B och två D-Sub-kontakter CA-4002.
Användningsområden
- Fabriksautomation
- Produkttest
- Laboratorieautomation
| Digitala ingångar: | 64 |
|---|---|
| Driftstemperatur: | 0 ~ +60 °C |
| Gränssnitt: | PCI Express x1 |
| Portar: | DB37, 40-pin boxstiftlist |
| Produkttyp: | DAQ-kort |
| Isolation: | 3750 Vrms |
Specifikationer
| Hårdvara | |
|---|---|
| Kontakt | Hon-DB37 x 1 40-polig boxlist x 1 |
| Kort-ID | Ja (4-bit) |
| Digital ingång | |
| Kanaler | 64 |
| Typ | Torr + våt kontakt Optokopplare |
| Sänk/Källa (NPN/PNP) | Sänk/Källa |
| Spänningsnivå för TILL | Torr: Sluten till GND Våt: 20 ~ 28 V (max 30 V) |
| Spänningsnivå för FRÅN | Torr: Öppen Våt: 0 ~ 1 V |
| Svarshastighet | 4 kHz (typiskt) |
| Utlösningsläge | Statisk uppdatering |
| Isolation | 3750 Vrms (med extern matning) |
| PC-buss | |
| Typ | PCI Express x 1 |
| Databuss | 8-bitars |
| Ström | |
| Förbrukning | 600 mA @ +3.3 V 400 mA @ +12 V |
| Mekanisk | |
| Mått (mm) | 105 x 180 x 22 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60°C |
| Lagringstemperatur | -20 ~ +70°C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
DB37-kabel hane till hane, 90º, 1 m.
DB37-kabel hane till hane, 1 m.
DB37-hankontakt till hankontakt-kabel, tunn monolitisk design (höghastighet), 1,5 m.
DB37-hankontakt till DB37-hankontakt-kabel, tunn monolitisk design (höghastighet), 3 m.
DB37-kabel hane till hane, tunn monolitisk design, 5 m.
DB37 hane till hane-kabel, tunn monolitisk design (höghastighet), 5 m.
Den DB-37 CR är ett skruvplintkort för att ansluta fältkablar till ett DAQ I/O-kort med 37-polig D-sub-kontakt. Det ger ingenjörer en bekväm anslutningspunkt med 5,08 mm stigning, så att signaler kan kopplas in och servas utan att man behöver arbeta direkt på I/O-kontakten.Varje plint är ansluten stift för stift mot D-sub-gränssnittet med 37 poler, vilket förenklar kabelplanering och felsökning vid driftsättning. Kortet är märkt för en maximalström på 1 A och en maximal likspänning på 50 V, med en dielektrisk hållspänning på 250 VAC under en minut.Kortet mäter 130 mm x 78 mm och är specificerat för ett driftområde på 0~ +60 °C och ett förvaringsområde på -30 ~ +80 °C, med luftfuktighet 10% ~ 90%, icke kondenserande. Det är certifierat enligt CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenFältkoppling för DAQ I/O-kort med 37-poliga D-sub-kontakterTerminering av signaler för datainsamlingssystem
DN-37 CR är ett honkontakt-kort från DB37 till skruvplint för inkoppling av fältsignaler till datainsamlingshårdvara med DB37-anslutning. Det har två 37-poliga D-sub-kontakter, varav en är avsedd för expansion, och två 19-poliga skruvplintblock med 5,08 mm stigning, monterade på DIN-skena.Denna beställningskod inkluderar en kabel CA-3710, DB37 hane-till-hane, 45º, 1 m, så att kortet kan anslutas direkt till en kompatibel DB37-enhet vid leverans. Kortet är specificerat för upp till 1 A och 50 V DC, med en dielektrisk provspänning på 250 VAC under en minut.Med måtten 144 mm x 72 mm är kortet anpassat för kopplingsskåp där DIN-skenmontage krävs. Det är specificerat för ett driftområde på 0 ~ 60°C och är certifierat enligt CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenFältinkoppling för datainsamlingskort med DB37-anslutningSkruvplintsbrytpunkt i kopplingsskåp på DIN-skena
Liknande produkter

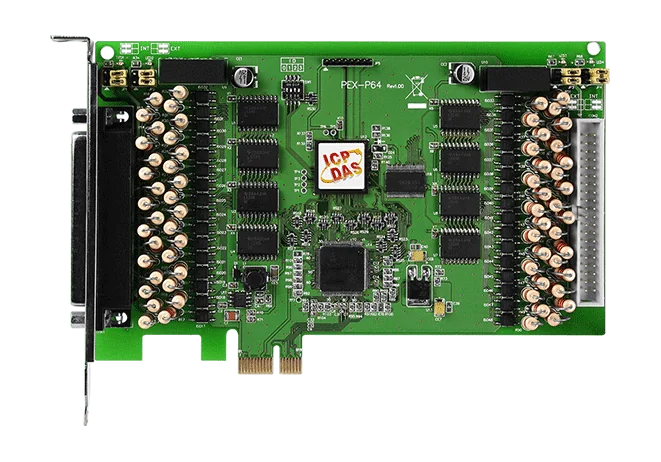

PEX-P64 är ett PCI Express x1-kort för digitala ingångar med 64 optiskt isolerade kanaler. Varje kanal accepterar torrkontakt- eller våtkontaktsignaler, och strömkällan för DI kan ställas via jumper till den inbyggda isolerade DC/DC-omvandlaren eller till en extern matning.Kanalerna kan grupperas i fyra isolerade banker när fyra isolerade externa matningar används: kanal 0 till 15 för bank A, 16 till 31 för bank B, 32 till 47 för bank C och 48 till 63 för bank D. Optokopplarna ger 3750 Vrms isolation, vilket eliminerar jordslingeproblem och skyddar värddatorn från spänningstoppar på fältledningarna.Denna CR-variant levereras med en kabel CA-4037B och två D-Sub-kontakter CA-4002. En Card ID-omkopplare gör att programvaran kan identifiera kortet när två eller fler kort är installerade i samma dator. Kortet är konstruerat som en direkt ersättning för PISO-P64U utan ändringar i programvara eller drivrutin.TillämpningarFabriksautomationProdukttestningLaboratorieautomation

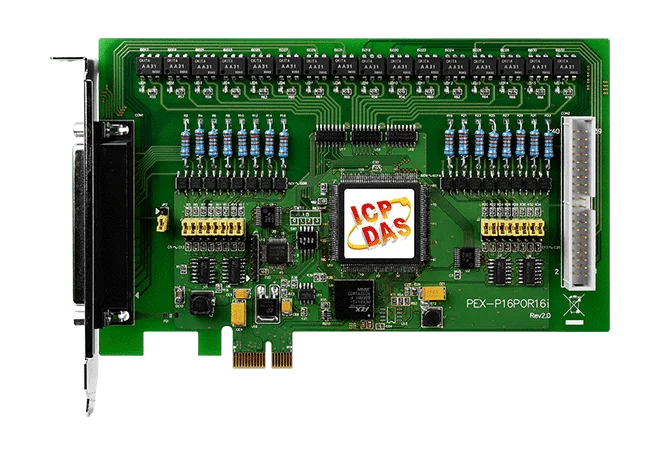

PEX-P16POR16i är ett digitalt PCI Express x1 I/O-kort som ger en värddator 16 isolerade digitala ingångskanaler och 16 PhotoMOS-reläutgångskanaler. Båda grupperna är optiskt isolerade, så fältsignalerna är elektriskt separerade från datorn. Ingångskanalerna är klassade för 2000 VDC isolation, vilket gör att flytande ingångssignaler bryter jordslingor, absorberar spänningstoppar och skyddar värddatorn från skadliga spänningar.De digitala ingångarna accepterar AC- eller DC-signaler från 5 till 24 V och kan konfigureras med ett valbart DC-filter eller ett AC-ingångsfilter. PhotoMOS-reläutgångarna är lämpliga för att styra en krets från en lågeffektsignal, eller för att koppla flera kretsar från en och samma signal, utan kontaktstudsar eller gnistbildning. En 4-bitars Card ID-omkopplare på kortet gör att programvaran kan skilja korten åt när två eller fler kort är installerade i samma dator.Programvarustödet omfattar Linux, DOS och Windows, med en DLL, ActiveX-kontroll och exempelprogram för flera miljöer, bland annat C, C++, Visual Basic, C#.NET och LabVIEW. Paketet innehåller en kabel av typ CA-4037W och två D-Sub-kontakter av typ CA-4002.AnvändningsområdenStyrning av externa enheters till- och frånslagDrivning av externa reläer eller små effektbrytareAktivering av larm och kontaktslutningAvkänning av externa spänningar eller brytare

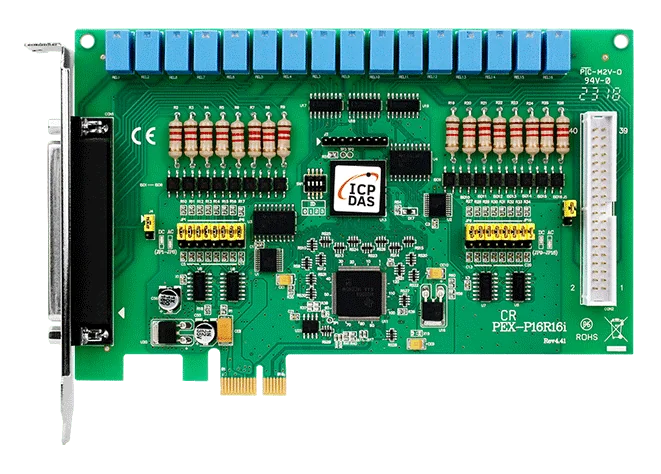

Kortet PEX-P16R16i CR är ett digitalt I/O-kort för PCI Express x1 som kombinerar 16 isolerade digitala ingångar med 16 reläutgångar. Varje ingång är optokopplarisolerad till 3750 Vrms, vilket gör att fältsignalerna kan vara flytande och att jordslingor undviks. Reläerna passar för att koppla externa enheter till och från, driva externa reläer eller små effektbrytare samt aktivera larm.Kortet är avsett som en enkel ersättning för PISO-P16R16U, utan att några ändringar behövs i programvara eller drivrutin. De digitala ingångarna accepterar AC- eller DC-signaler från 5 till 24 V och kan användas med sink- eller source-koppling. Ett valbart DC-signalfilter för ingångar och en AC-ingång med filter finns tillgängliga, och ett 4-bitars Card ID som ställs in med en SMD-omkopplare underlättar identifieringen av kort i system med flera kort.Reläbanken har åtta SPDT- och åtta SPST-kontakter, dimensionerade för AC 120 V med 0,5 A eller DC 24 V med 1 A. Leveransen omfattar en kabel av typ CA-4037W och två D-Sub-kontakter av typ CA-4002. Kortet fungerar vid temperaturer mellan 0 och +60 °C.AnvändningsområdenKoppla externa enheter till och frånDriva externa reläer eller små effektbrytareAktivera larmErsätta PISO-P16R16U-kort i befintliga PCI-baserade system

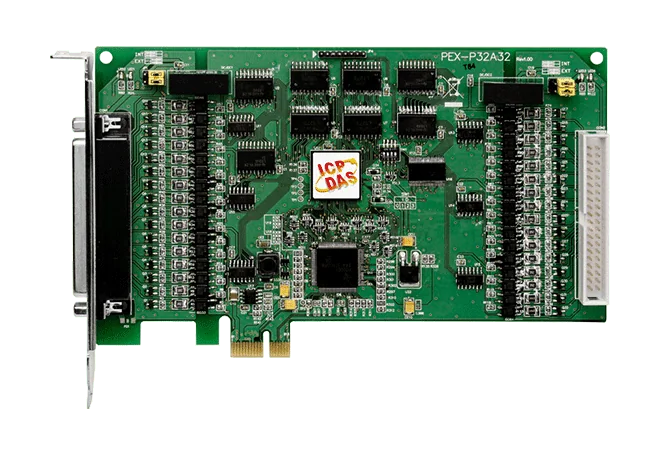

PEX-P32A32 är ett digitalt I/O-kort för PCI Express avsett för PC-baserad styrning och datainsamling. Kortet har 32 optiskt isolerade digitala ingångar och 32 optiskt isolerade digitala utgångar, indelade i fyra isolerade grupper, vilket hjälper till att bryta jordslingor och skyddar värddatorn från spänningstoppar.Varje ingångskanal är en fotokopplad ingång som kan använda antingen kortets interna isolerade matning eller en extern matning, vald med jumper. Utgångarna är PNP-kanaler med strömkälla och har en integrerad skyddsdiod för induktiva laster, och de kräver en extern strömkälla. En inbyggd 4-bitars Card ID-omkopplare gör att programvaran kan identifiera kortet när två eller fler kort är installerade i samma dator.Kortet är en direkt ersättning för PISO-P32A32U-serien, så befintlig programvara och befintliga drivrutiner kan behållas. Beställningskoden omfattar en kabel CA-4037B och två D-Sub-kontakter CA-4002.AnvändningsområdenFabriksautomationProdukttestningLaboratorieautomation
