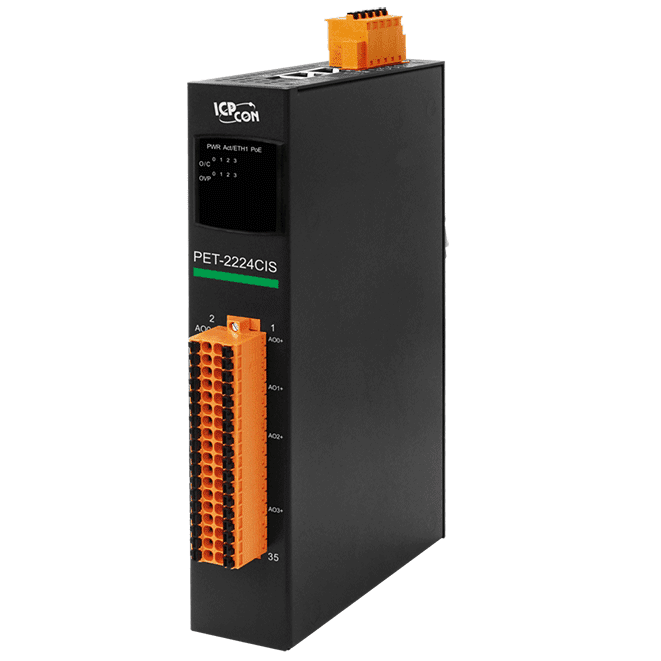

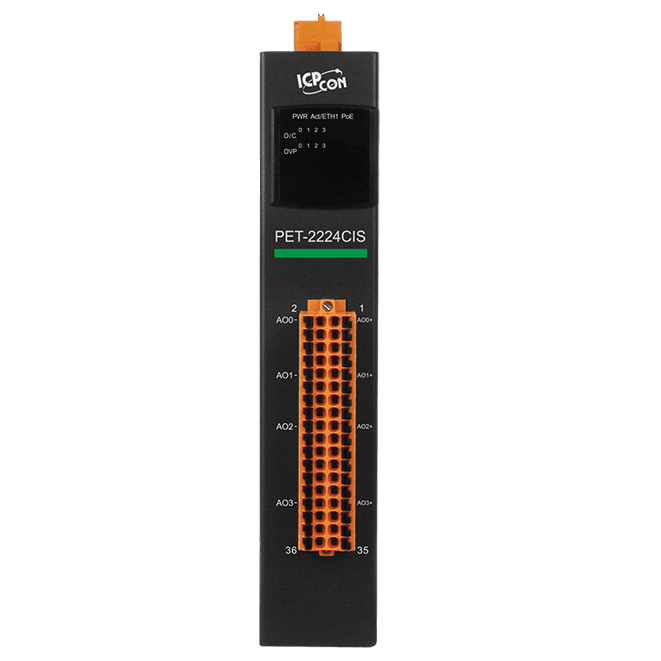

PET-2224CIS PoE I/O-modul, 4-kanals analog utgång med 2-portars Ethernet-switch
Fyrkanals isolerad analog utgångsmodul som matas via Ethernet, med 2-portars switch och LAN-bypass för seriekoppling, med stöd för Modbus TCP och MQTT.
- Fyra analoga utgångar, individuellt konfigurerbara som 0 ~ 5 V, 0 ~ 10 V, 4 ~ 20 mA eller 0 ~ 20 mA
- 12-bitars upplösning med återläsning av utgång och skydd mot övervärden
- Detektering av brott i givarledning för 4 ~ 20 mA-kanaler
- 2-portars 10/100 Base-Tx-switch med LAN-bypass för seriekoppling
- PoE (IEEE 802.3af, Class 3) eller matning via skruvplint +10 ~ +48 VDC
- Stöd för Modbus TCP/UDP, MQTT och SNMP V2c med inbyggd webbserver
8 211,54 kr per st.
| 1-9 st. | 8 211,54 kr | |
|---|---|---|
| 10-30 st. | 7 805,36 kr | −5 % |
| 31+ st. | 7 388,19 kr | −10 % |
Produktinformation "PET-2224CIS PoE I/O-modul, 4-kanals analog utgång med 2-portars Ethernet-switch"
Den PET-2224CIS styr fyra analoga utgångar från en Ethernet-ansluten fjärr-I/O-nod. Varje kanal kan ställas in individuellt till 0 ~ 5 V, 0 ~ 10 V, 4 ~ 20 mA eller 0 ~ 20 mA, så att en och samma modul kan betjäna en blandning av spännings- och strömstyrda ställdon och ventiler.
Återläsning av utgången och skydd mot övervärden hjälper till att bekräfta vad modulen faktiskt driver. Startvärden och säkra värden kan programmeras per kanal, och detektering av brott i givarledning finns på 4 ~ 20 mA-utgångarna. Modulen matas dessutom via PoE och har en 2-portars switch med LAN-bypass, vilket förenklar kabeldragningen i serie i skåp och maskiner.
Kommunikation är möjlig via Modbus TCP/UDP, MQTT och SNMP V2c. Modulen kan publicera I/O-status som MQTT-ämnen, prenumerera på kommandoämnen och återansluta automatiskt efter att kontakten till brokern brutits. Funktionen I/O Pair Connection kan dessutom skriva fjärr-AI-data till lokala AO-kanaler i Pull-läge.
Användningsområden
- Fabriksautomation
- Maskinautomation
- Byggnadsautomation
- Fjärrdiagnostik och underhåll
- Testutrustning
| Analoga utgångar: | 4 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Gränssnitt: | Ethernet |
| Hölje: | Metall |
| Montering: | DIN-skena / vägg |
| Portar: | 2 |
| Produkttyp: | Ethernet I/O-modul |
| Protokoll: | Modbus TCP, Modbus UDP, MQTT, SNMP v2c |
| Strömingång: | +10 ~ +48 VDC eller PoE IEEE 802.3af, klass 3 |
| PoE: | Ja |
| Isolation: | 3000 VDC |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| CPU | 32-bitars ARM |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | I/O: 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±2 kV för nätledning |
| LED-indikatorer | |
| Status | Drift, Ethernet, PoE, AO, O/C (obs) |
| Analog utgång | |
| Kanaler | 4 |
| Typ | Spänning, ström |
| Område | Spänning: 0 ~ +5 VDC, 0 ~ +10 VDC Ström: 0 ~ 20 mA, 4 ~ 20 mA |
| Upplösning | 12-bit |
| Noggrannhet | ±0,1 % av FSR |
| Kortslutningsskydd | Ja |
| Svarstid för DA-utgång | 10 ms per kanal |
| Programmerbar utgångslutning | Spänning: 0,0625 ~ 512 V/sekund Ström: 0,125 ~ 1024 mA/sekund |
| Detektering av öppen ledning | Endast för 4 ~ 20 mA |
| Utgångsåterläsning | Ja |
| Spänningsutgångskapacitet | 10 V @ 10 mA |
| Belastningsmotstånd för ström | 500 Ω |
| Konfiguration per enskild kanal | Ja |
| Kanal-till-kanal-isolation | 3000 VDC |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Ethernet | |

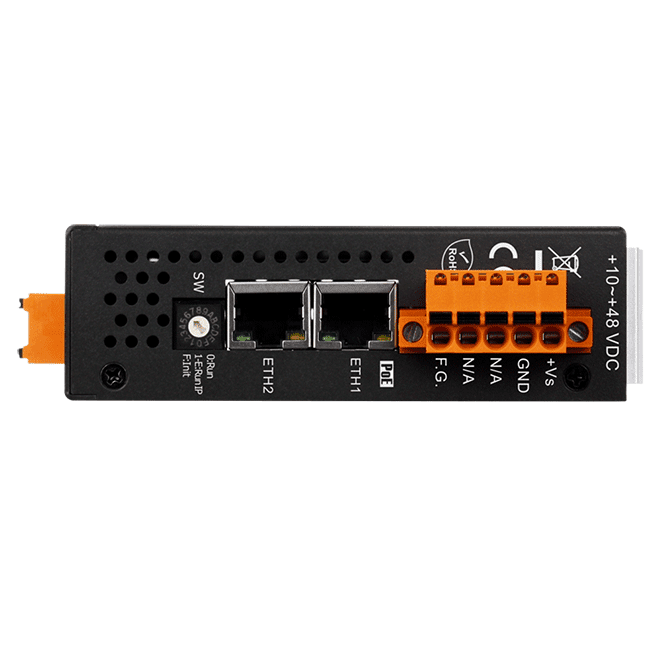

| Portar | 2 x RJ-45, 10/100 Base-Tx, switchportar |
| PoE | Ja |
| LAN-bypass | Ja |
| Åtkomstkontroll | Lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 6,9 W (max.) |
| Strömförsörjs från PoE | IEEE 802.3af, Klass3 |
| Strömförsörjs från plintblock | +10 ~ +48 VDC |
| Mekanisk | |
| Hölje | Metall |
| Mått (mm) | 33 x 184 x 129 (W x L x H) |

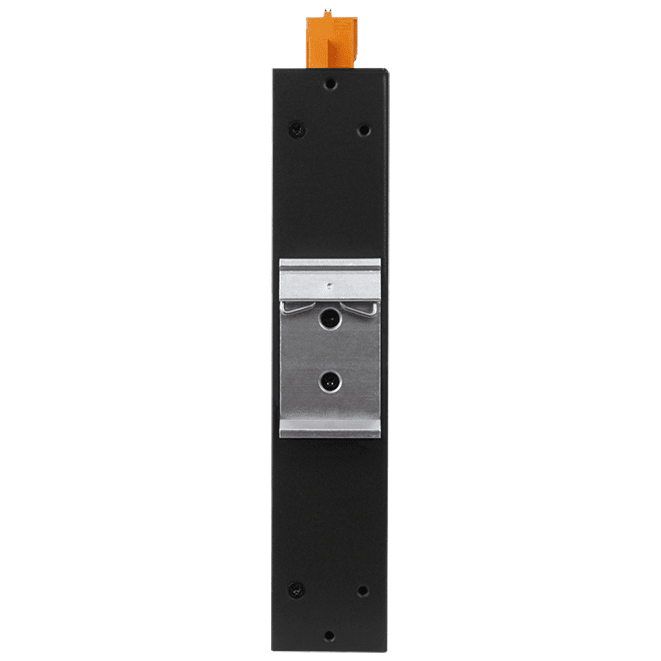

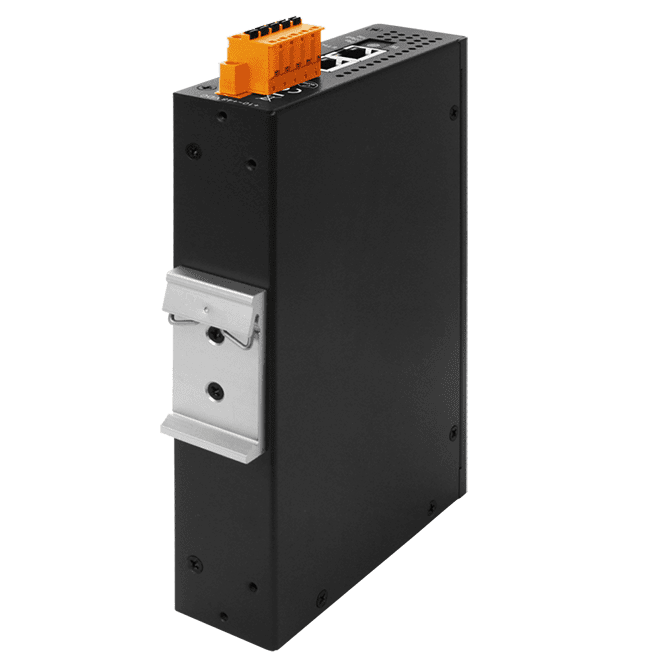

| Installation | DIN-skenemontering / väggmontering (tillval ASO-0015) |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
ASO-0015 är en valfri väggmonteringssats för moduler med metallkapsling och en kapslingsbredd på 28 mm. Den gör det möjligt att montera modulen på en vägg eller panel utan DIN-skena, vilket passar installationer där utrymmet på skenan är begränsat eller monteringsytan är plan.Satsen innehåller två väggmonteringsfästen och sex skruvar, så allt som behövs för fästningen levereras i ett paket. Fästets mått anges av tillverkaren i millimeter.Satsen är RoHS- och WEEE-certifierad. Kontrollera kapslingsbredden på din modul innan beställning, eftersom detta tillbehör endast är konstruerat för storleken 28 mm.AnvändningsområdenVäggmontering av moduler med metallkapsling på 28 mm bredd i styrskåp och panelerInstallationer där DIN-skensmontering inte är praktisk
Liknande produkter

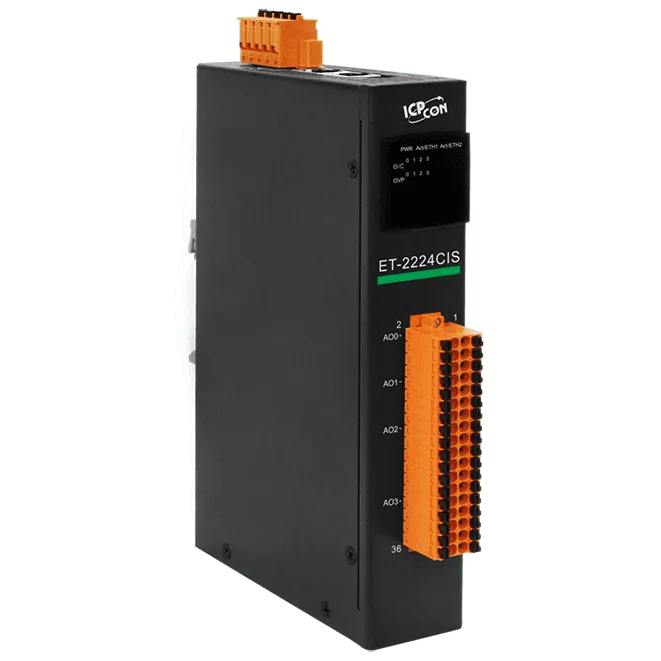

Den ET-2224CIS CR är en Ethernet-ansluten analog utgångsmodul för ingenjörer som behöver fyra isolerade 12-bitars utgångar på en fjärrplats i nätverket. Varje kanal kan ställas in på 0 ~ 5 V, 0 ~ 10 V, 0 ~ 20 mA eller 4 ~ 20 mA, så att en modul kan användas för en blandning av spännings- och strömingångar på fältenheter.Utgångsbeteendet kan anpassas efter processen. Start- och säkra värden är programmerbara, utgångsåterläsning och återläsning av spännings-/strömvärden via ADC hjälper till att verifiera vad modulen styr, och överspänningsskydd begränsar oavsiktligt höga utgångar. Detektering av brutna ledningar finns på 4 ~ 20 mA-kanalerna, och varje kanal är isolerad från de övriga med 3000 VDC.För nätverksanslutning stöder den inbyggda 2-portars 10/100 Base-Tx-switchen med LAN-bypass seriekoppling (daisy-chain), och modulen kan nås via Modbus TCP/UDP, MQTT eller SNMP V2c. I/O Pair Connection gör att fjärranaloga ingångsdata kan skrivas till lokala utgångar i Pull-läge. Produktbeskrivningen anger att denna beställningskod är RoHS-kompatibel.TillämpningarFabriksautomationMaskinautomationByggnadsautomationFjärrdiagnos och underhållTestutrustning
PET-2228CIS är en Ethernet I/O-modul för ingenjörer som behöver åtta analoga utgångar styrda över nätverket. Varje kanal kan konfigureras individuellt för 0 ~ 5 V, 0 ~ 10 V, 0 ~ 20 mA eller 4 ~ 20 mA, så att en och samma modul kan hantera blandade spännings- och strömlaster.Utgångarnas tillförlitlighet stöds av avläsning av utgångsvärdena, överspänningsskydd, kortslutningsskydd och detektering av brott på ledningen för 4 ~ 20 mA-kanalerna. Programmerbara startvärden och säkra värden styr utgångarnas tillstånd vid uppstart och vid kommunikationsfel, och dubbla watchdogs hjälper modulen att återhämta sig efter fel.Den inbyggda 2-portars switchen med LAN-bypass möjliggör seriekoppling i daisy-chain, och modulen kan matas via PoE eller från en plintanslutning på +10 ~ +48 VDC. I/O-parkoppling kan skriva fjärranslutna analoga ingångsdata till lokala utgångar i Pull-läge via Modbus TCP, och funktionerna MQTT publish och subscribe stöder integration med brokerbaserade system.TillämpningarFabriksautomationMaskinautomationByggnadsautomationFjärrdiagnos och underhållTestutrustning

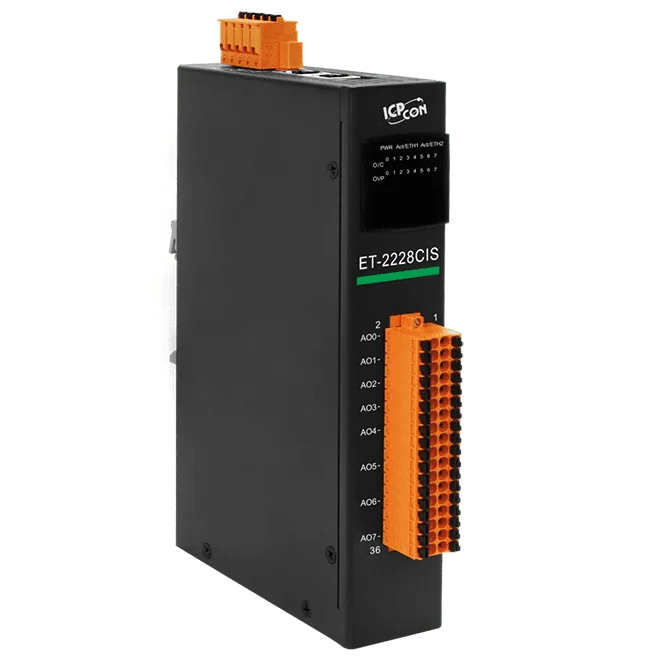

ET-2228CIS är en analog utgångsmodul med 8 kanaler för distribuerad styrning över Ethernet. Varje kanal kan individuellt ställas in till ett spänningsområde (0 ~ +5 VDC eller 0 ~ +10 VDC) eller ett strömområde (0 ~ 20 mA eller 4 ~ 20 mA), med 12-bitars upplösning och återläsning av utgången, vilket passar ingenjörer som behöver driva blandade fältenheter från en och samma nod.Den inbyggda 2-portars 10/100 Base-Tx-switchen med LAN-bypass möjliggör enkel seriekoppling (daisy chain). Skyddsfunktioner omfattar överspänningsskydd, dubbla watchdogs, kortslutningsskydd och detektering av brott i ledningen på 4 ~ 20 mA-utgångar. Konfigurerbara värden vid start och säkerhetsvärden definierar utgångens tillstånd vid uppstart och vid kommunikationsfel.Kommunikationen hanteras via Modbus TCP/UDP, MQTT och SNMP V2c, med en inbyggd webbserver för konfiguration. I/O-parkoppling gör det möjligt att skriva fjärrstyrda analoga ingångsdata till lokala analoga utgångar i Pull-läge via Modbus TCP. Isoleringen är klassad till 3000 VDC för I/O och 3000 VDC mellan kanalerna.TillämpningarFabriksautomationMaskinautomationByggnadsautomationFjärrdiagnos och underhållTestutrustning
