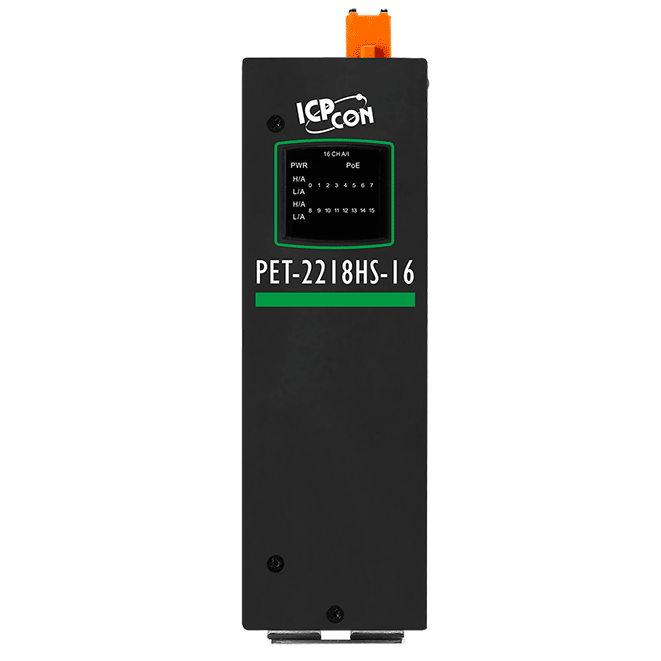

PET-2218HS-16 PoE-termoelementingång, 16-kanaliga höghastighets analoga ingångar
16-kanalig höghastighetsmodul för termoelementingångar med PoE och en 2-portars Ethernet-switch för kedjekoppling, med samplingshastighet på 100 Hz per kanal i snabbläge.
- 16 termoelementingångskanaler med individuell kanalkonfiguration
- Samplingshastighet på 100 Hz per kanal i snabbläge, 1,5 Hz i normalläge
- Automatisk kallpunktskompensation på alla kanaler och brottdetektering
- Inbyggd 2-portars 10/100 Base-Tx-switch med LAN-bypass för kedjekoppling
- Stöd för Modbus TCP, Modbus UDP, MQTT och SNMP V2c med inbyggd webbserver
- 3000 VDC I/O-isolering och EMS-skydd (EFT, ESD, överspänning)
9 759,44 kr per st.
| 1-9 st. | 9 759,44 kr | |
|---|---|---|
| 10-30 st. | 9 265,43 kr | −5 % |
| 31+ st. | 8 782,40 kr | −10 % |
Produktinformation "PET-2218HS-16 PoE-termoelementingång, 16-kanaliga höghastighets analoga ingångar"

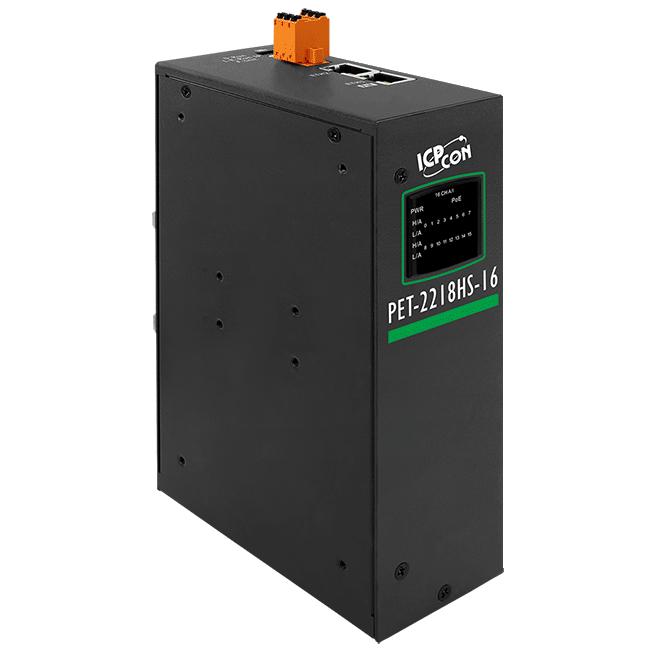

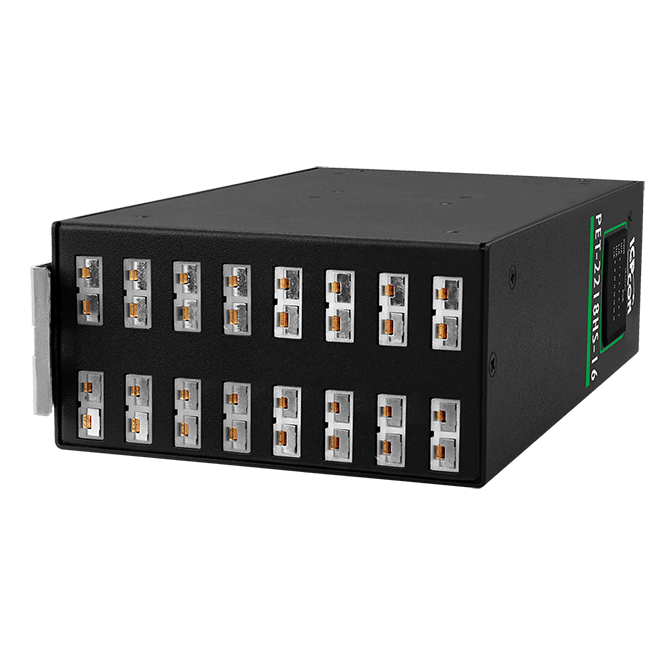

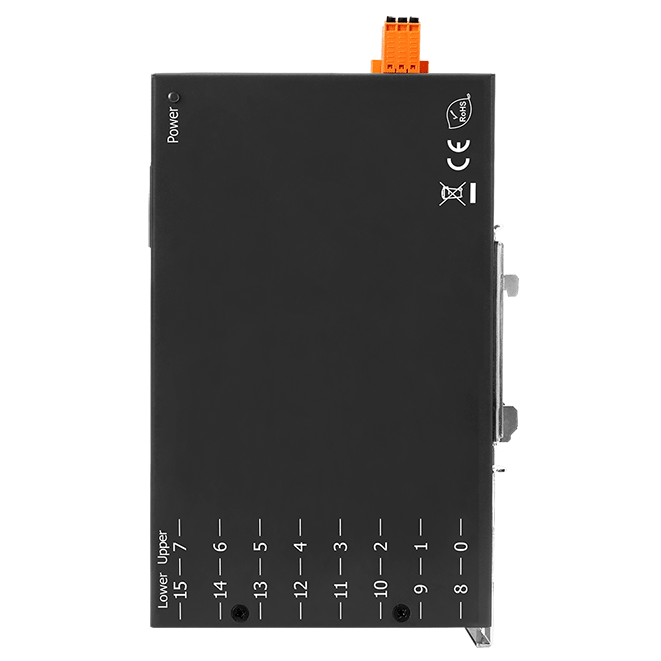

Den PET-2218HS-16 CR är en PoE-driven Ethernet I/O-modul som kopplar 16 termoelementingångar till nätverket, med snabb samplingshastighet på 100 Hz per kanal i snabbläge. Den accepterar ett brett urval av termoelementtyper, bland annat J, K, T, E, R, S, B, N, C, L, M och L DIN43710, och varje kanal kan konfigureras individuellt. Automatisk kallpunktskompensation tillämpas på alla kanaler, och brottdetektering för varje kanal hjälper till att identifiera trasiga sensoranslutningar.

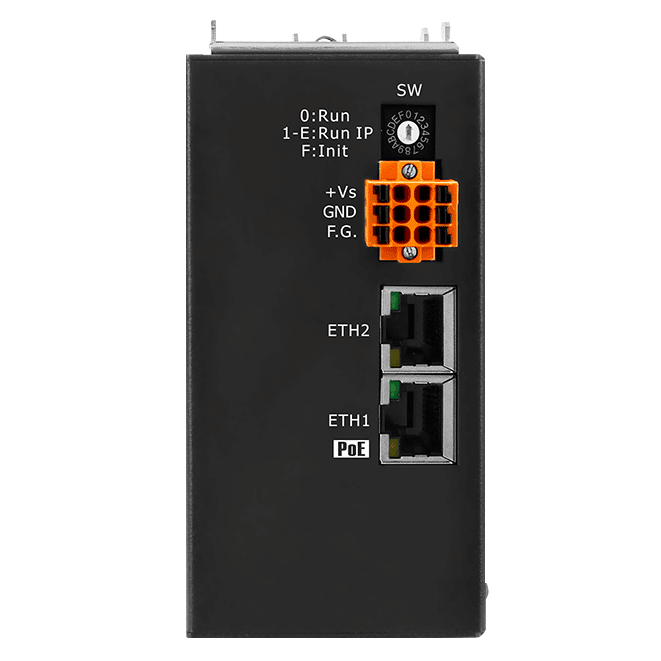

En inbyggd 2-portars 10/100 Base-Tx-switch gör det möjligt att koppla moduler i kedja längs nätverket, vilket minskar kabeldragning och switchhårdvara i installationer med många moduler. Konfigurationen sker via den inbyggda webbservern, och modulen stöder Modbus TCP, Modbus UDP, MQTT och SNMP V2c, med lösenords- och IP-filterbaserad åtkomstkontroll. Firmware kan uppdateras över Ethernet.
För elektriskt bullriga anläggningar erbjuder modulen 3000 VDC I/O-isolering och EMS-skydd mot EFT, ESD och överspänningshändelser. Den drivs antingen med PoE (IEEE 802.3af, klass 1) eller med en matning på +10 ~ +48 VDC via skruvplint, över ett driftområde på -25 ~ +75 °C.
Användningsområden
- Tillverkning av SMD-monteringar
- Tillverkning av kretskort
- Skotillverkning
- Livsmedelsindustri
- Läkemedelsindustri
- Allmän temperaturmätning inom olika branscher
| Analoga ingångar: | 16 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Gränssnitt: | Ethernet |
| Hölje: | Metall |
| Montering: | DIN-skena, vägg |
| Portar: | 2 |
| Produkttyp: | I/O-modul |
| Protokoll: | Modbus TCP, Modbus UDP, MQTT, SNMP v2c |
| Strömingång: | +10 ~ +48 VDC |
| PoE: | Ja |
| Isolation: | 3000 VDC |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| CPU | 32-bitars ARM |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | I/O: 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±2 kV för nätledning |
| LED-indikatorer | |
| Status | Drift, Ethernet, PoE |
| Analog ingång | |
| Kanaler | 16 |
| Sensortyp | Termoelement (J, K, T, E, R, S, B, N, C, L, M, LDIN43710) |
| Upplösning | 16-bit |
| Noggrannhet | ±0,1 % av FSR |
| Samplingshastighet | Normalt läge: 1,5 Hz (per kanal) Snabbt läge: 100 Hz (per kanal) |
| Överspänningsskydd | 30 VDC |
| Konfiguration per enskild kanal | Ja |
| Detektering av öppen ledning | Ja |
| Ethernet | |
| Portar | 2 x RJ-45, 10/100 Base-Tx, switchportar |
| PoE | Ja |
| LAN-bypass | Ja |
| Åtkomstkontroll | Lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 2.2 W (max.) |
| Strömförsörjs från PoE | IEEE 802.3af, Klass1 |
| Strömförsörjs från plintblock | +10 ~ +48 VDC |
| Mekanisk | |
| Hölje | Metall |
| Mått (mm) | 54 x 196 x 113 (W x L x H) |

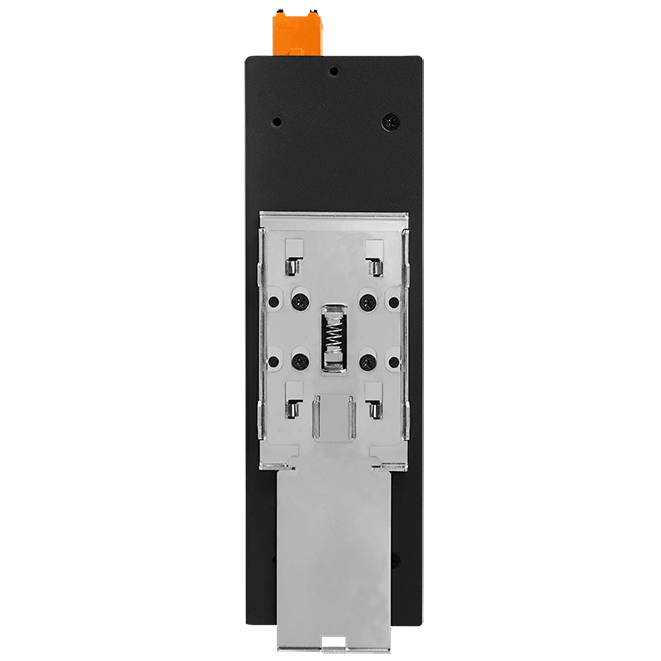

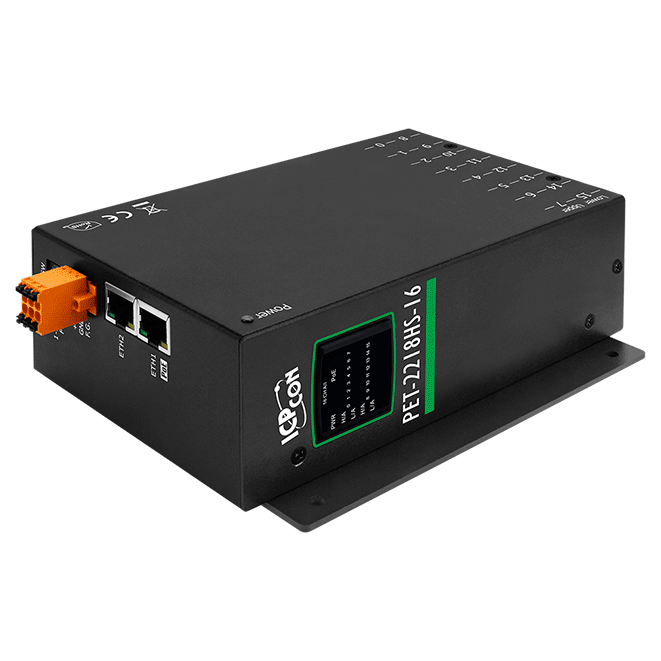

| Installation | DIN-skenemontering / väggmontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
ASO-0023 är en valfri väggmonteringssats för moduler med ett metallhölje som är 44 mm brett. Den gör det möjligt att fästa en kompatibel modul på vägg eller panel utan DIN-skena, vilket passar installationer där skenmontering inte är praktisk.Satsen innehåller två väggfästen och sex skruvar, så allt som behövs för fästningen ingår. Det är ett tillbehör och måste beställas separat från den modul det är avsett för.Produkten är listad som RoHS- och WEEE-kompatibel. Kontrollera höljets bredd på din modul mot specifikationen på 44 mm innan du beställer.AnvändningsområdenVägg- eller panelmontering av moduler med metallhölje på 44 mm bredd
ASO-0059 är en valfri väggmonteringssats för USB-4018HS-serien. Den är avsedd för moduler i metallkapsling med en bredd på 153 mm och ger ett enkelt sätt att fästa enheten på en vägg i stället för att montera den på en panel eller skena.Satsen levereras med allt som behövs för fästningen:Ett väggmonteringsfästeFyra skruvarASO-0059 är RoHS- och WEEE-certifierad. Kontrollera kapslingens bredd på din modul mot specifikationen 153 mm innan du beställer.AnvändningsområdenVäggmontering av en USB-4018HS-modul i metallkapsling, 153 mm bred
Liknande produkter

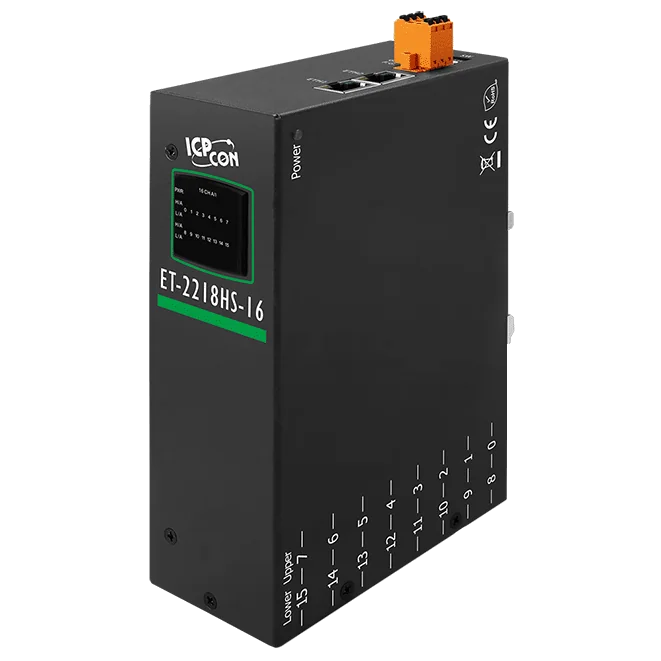

ET-2218HS-16 CR är en Ethernet I/O-modul som ansluter 16 termoelementingångar till nätverket. Varje kanal kan konfigureras individuellt och samplas med upp till 100 Hz i snabbläge, med detektering av brutna givarledningar för att flagga avbrutna givarkretsar. Automatisk kallförbindskompensation tillämpas på alla kanaler, så att ingenjörer kan ansluta standardiserade termoelementtyper utan extern referenshårdvara.En inbyggd 2-portars 10/100 Base-Tx-switch med LAN-bypass gör det möjligt att kedja moduler i nätverket, vilket minskar kabeldragning och switchinfrastruktur. Konfigurationen görs via den inbyggda webbservern, och modulen rapporterar data via Modbus TCP/UDP, MQTT och SNMP V2c. Firmware kan uppdateras via Ethernet.För elektriskt störda anläggningar erbjuder modulen EFT-, ESD- och överspänningsskydd samt 3000 VDC I/O-isolering. Den är placerad i metallhölje, monteras på DIN-skena eller vägg och är klassad för drift vid -25 ~ +75 °C.TillämpningarTillverkning av SMD-montageTillverkning av kretskortSkotillverkningLivsmedelsindustriLäkemedelsindustriAlla temperaturmätningstillämpningar inom industrin

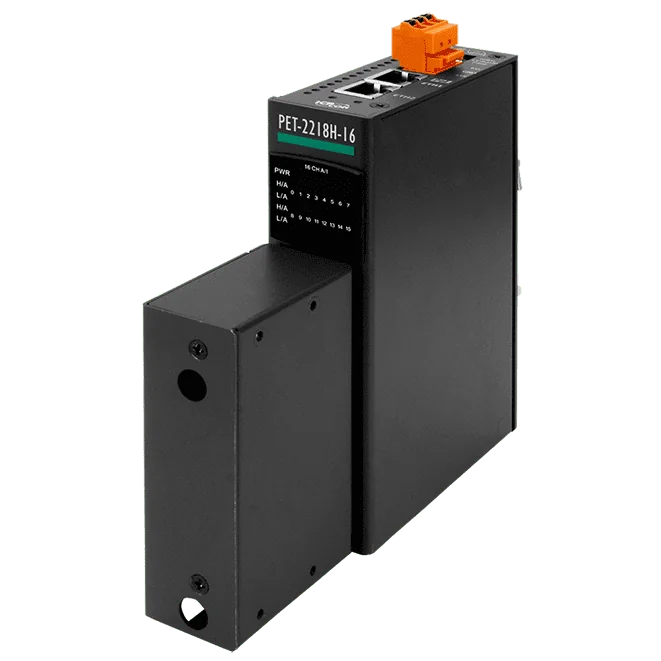

PoE I/O-modul med 2-portars Ethernet-switch, 16-kanalig höghastighetsingång för termoelement, 100 S/s. Inkluderar dotterkortet CN-1826M.

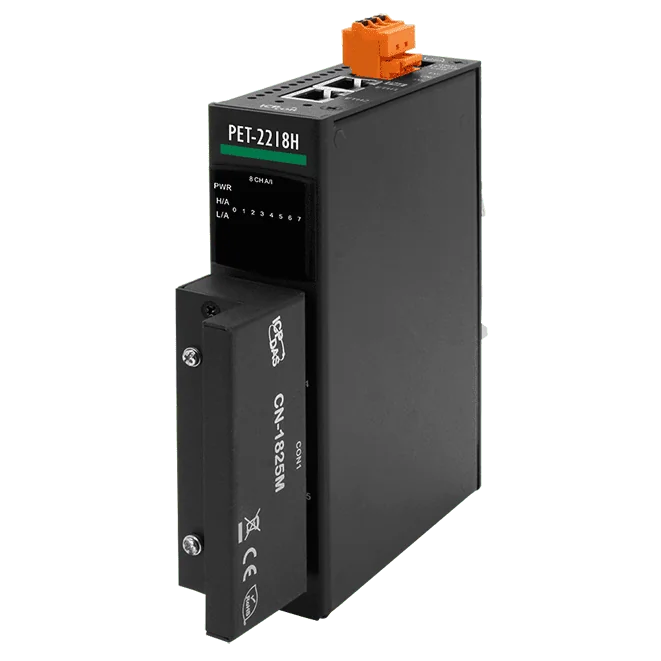

PoE I/O-modul med 2-portars Ethernet-switch, 8-kanals höghastighetsingång för termoelement, 100 S/s. Inkluderar dotterkortet CN-1825M.
