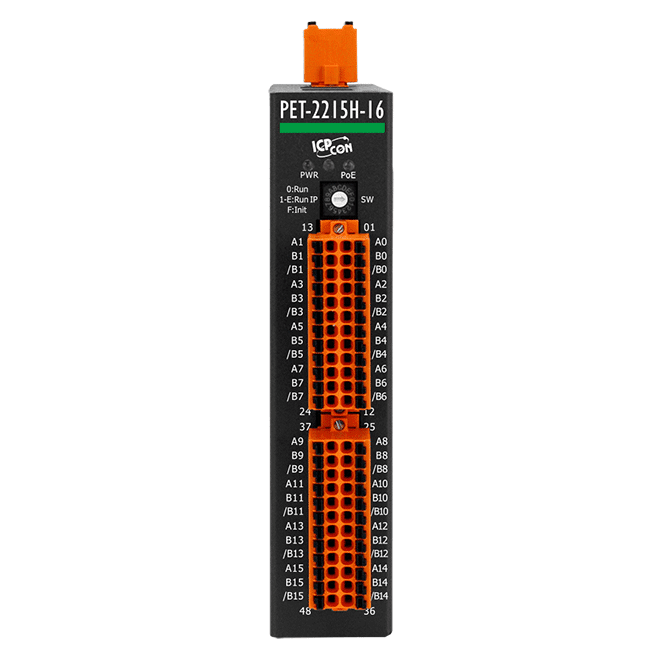

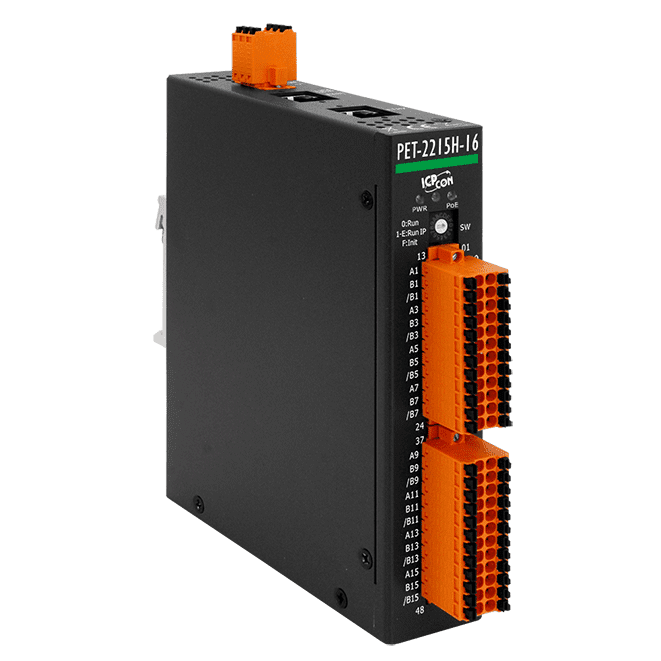

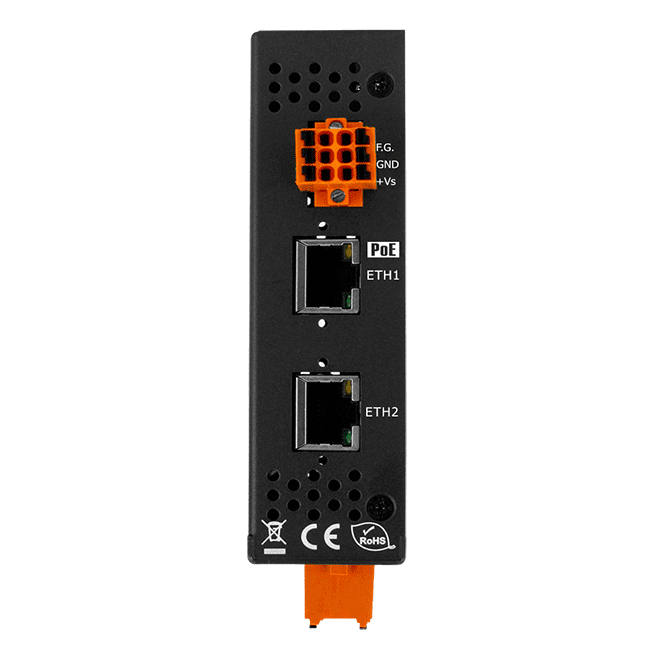

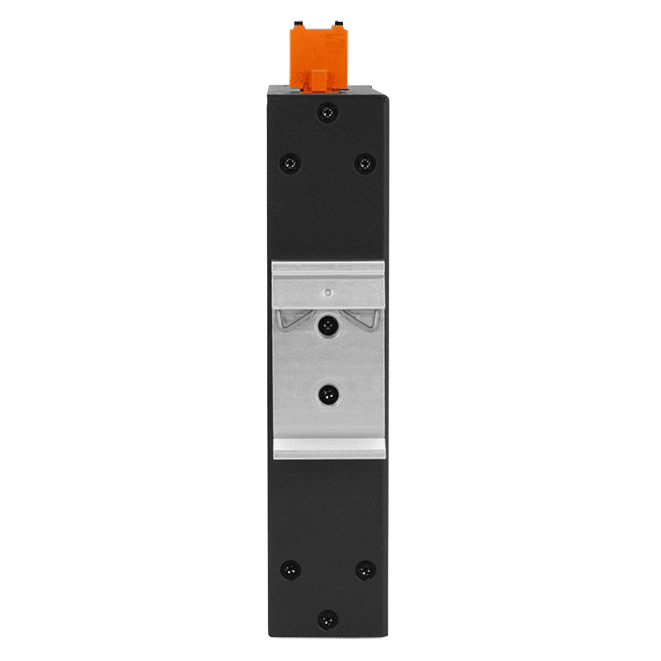

PET-2215H-16 PoE Ethernet I/O-modul, 16-kanals högfrekvent RTD-ingång

PET-2215H är en Ethernet-ansluten RTD-ingångsmodul för ingenjörer som behöver läsa av flera temperatursensorer snabbt och tillförlitligt. Var och en av modulens 8 kanaler kan konfigureras individuellt och stöder Pt100-, Ni120-, Cu50- och Cu100-sensorer, med 3-ledarkompensation för ledningsmotstånd så att mätvärdena förblir korrekta över längre kabelsträckor. Detektering av brutna ledningar finns tillgänglig på varje kanal.Den inbyggda 2-portars Ethernet-switchen med LAN-bypass gör det möjligt att koppla moduler i serie längs nätverket, vilket minskar antalet switchar och kabeldragningar som behövs i skåpet. Modulen kan matas via PoE (IEEE 802.3af, Klass 1) eller från ett plintblock för +10 ~ +48 VDC, och den konfigureras via en inbyggd webbserver.För industriella miljöer med störningar har modulen EMS-skydd (EFT, ESD och överspänning) samt 3000 VDC I/O-isolering. Det metalliska höljet monteras på DIN-skena eller vägg, och modulen arbetar vid -25 ~ +75 °C.AnvändningsområdenFabriksautomationMaskinautomationByggnadsautomationFjärrdiagnos och underhållTestutrustning

ET-2215H-16 är en Ethernet I/O-modul för temperaturmätning med 16 RTD-ingångar. Varje kanal kan konfigureras individuellt och accepterar Pt100-, Ni120-, Cu50- och Cu100-givare. Snabbläge ger 90 Hz samplingsfrekvens per kanal, medan normalläge körs med 1,5 Hz per kanal, så modulen kan anpassas efter den hastighet som applikationen kräver.Tretrådig kompensation av RTD-ledningsresistans håller mätvärdena korrekta oavsett kabellängd, och detektering av öppen ledning larmar vid brutna givaranslutningar. Den inbyggda 2-portars 10/100 Base-Tx-switchen med LAN-bypass gör det möjligt att koppla enheter i serie längs nätverket, vilket minskar kabeldragning och antal switchar. Modbus TCP/UDP, MQTT och SNMP V2c stöds, och modulen kan konfigureras via dess webbserver.För elektriskt störda anläggningar ger modulen 3000 VDC I/O-isolering och 1500 VDC Ethernet-isolering, tillsammans med EFT-, ESD- och överspänningsskydd enligt nivåerna i specifikationen. Den är placerad i metallhölje och monteras på DIN-skena eller vägg.AnvändningsområdenFabriksautomationMaskinautomationByggnadsautomationFjärrdiagnos och underhållTestutrustning

ET-2215H är en Ethernet-fjärr-I/O-modul för ingenjörer som behöver snabba och noggranna temperaturmätningar från RTD-givare. Var och en av de åtta kanalerna accepterar Pt100-, Ni120-, Cu50- och Cu100-givare och kan konfigureras individuellt. I snabbläge samplas varje kanal med 90 Hz, medan normalläget körs med 1,5 Hz per kanal.Trådkompensering för ledningsmotstånd med tre ledare håller mätvärdena tillförlitliga vid långa kabelsträckor, och detektering av brusen tråd flaggar ett brutet givaranslutning på valfri kanal. Noggrannheten anges till ±0,05 % av FSR i normalläge och ±0,1 % av FSR i snabbläge, båda vid 25 ℃, med en upplösning på 16 bitar.Den inbyggda 2-portars switchen med LAN-bypass gör det möjligt att koppla moduler i daisy-chain, vilket minskar antalet switchar som behövs i en skåp. En inbyggd webbserver hanterar konfigurationen, åtkomsten skyddas med lösenord och IP-filter, och firmware kan uppdateras via Ethernet. Galvanisk isolering är specificerad till 1500 VDC på Ethernet och 3000 VDC på I/O, och modulen är specificerad för immunitet mot EFT, ESD och överspänning enligt IEC 61000-4-4, -4-2 och -4-5.AnvändningsområdenFabriksautomationMaskinautomationByggnadsautomationFjärrdiagnos och underhållTestutrustning

PET-2217 CR är en PoE-driven Ethernet-modul för analoga ingångar som tar emot 8 differentiella eller 16 enkeländade kanaler. Varje kanal kan konfigureras individuellt för spännings- eller strömmätning, med områden från ±150 mV upp till ±10 V samt 0 ~ +20 mA, +4 ~ +20 mA och ±20 mA. Den passar ingenjörer som behöver nätverksbaserad analog datainsamling utan separat styrenhet på I/O-sidan.Det inbyggda skyddet omfattar överspänning upp till 120 VDC och överström upp till 50 mA vid 110 VDC (max.), med 3000 VDC I/O-isolation och EMS-skydd enligt IEC 61000-4-2, -4 och -5. Modulen har en 2-portars 10/100 Base-Tx-switch med LAN-bypass, så att enheter kan kopplas i kedja längs en nätverkslinje. Den har även en inbyggd webbserver, åtkomstkontroll med lösenord och IP-filter samt stöd för dubbel watchdog.För integration stöder modulen Modbus TCP, Modbus UDP, MQTT och SNMP V2c. MQTT-publicering och -prenumeration med automatisk återanslutning och Keep-Alive, samt SNMP Trap-meddelanden vid I/O-ändringar eller omstarter underlättar fjärrövervakning och underhåll. Samplingen kan ställas in på 20 Hz normalläge eller 200 Hz snabbläge.TillämpningarFabriksautomationMaskinautomationByggnadsautomationFjärrdiagnos och underhållTestutrustning
