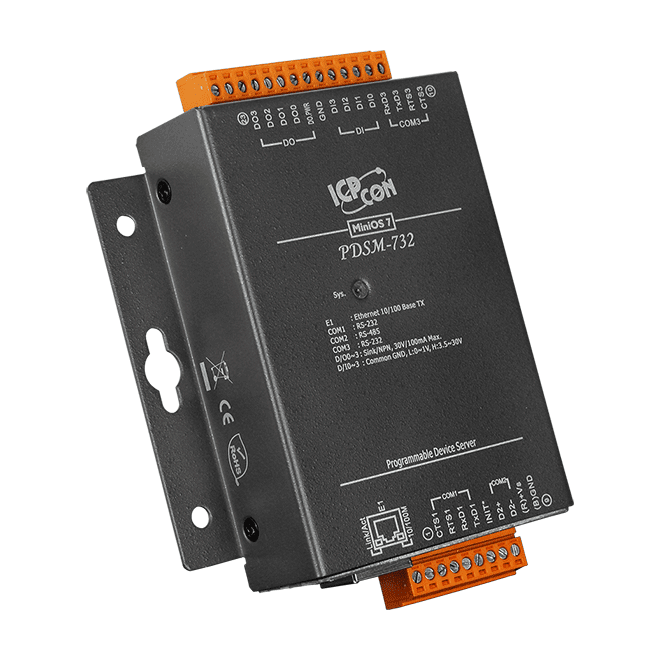

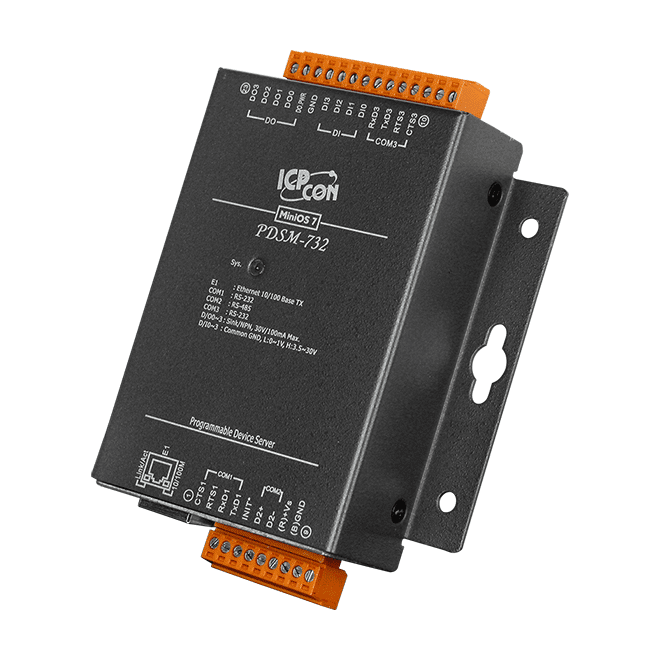

PDSM-732 Seriell-till-Ethernet-enhetsserver, 2x RS-232 + 1x RS-485, 4 DI/4 DO

Den PDS-732 CR är en programmerbar enhetsserver som ansluter seriell utrustning med RS-232 och RS-485 till ett Ethernet-nätverk. De inbyggda COM-portarna kan presenteras som vanliga COM-portar på en Windows-dator med hjälp av drivrutinen och verktyget VxComm, så att PC-programvara som kräver en lokal COM-port kan nå seriella enheter över nätverket.Enheten kör det inbyggda operativsystemet MiniOS7 och kan programmeras med strukturen Xserver för egna Ethernet-applikationer. Den fungerar också som en Modbus TCP till RTU/ASCII-gateway, vilket gör att Modbus TCP-baserade SCADA- och HMI-system kan kommunicera med seriella Modbus-enheter.Fyra digitala ingångar (torrkontakt, source-typ med gemensam jord, ON från +3,5 till +30 V) och fyra digitala utgångar av typen open-collector NPN (30 VDC, max. 100 mA) lägger till digital I/O utöver de seriella portarna. Plasthöljet monteras på DIN-skena eller vägg, med driftområde -25 ~ +75 °C. Kabeln CA-0910 ingår.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

PDS-732D CR är en programmerbar seriell-till-Ethernet-enhetsserver som gör det möjligt att ansluta äldre RS-232- och RS-485-utrustning till ett Ethernet-nätverk utan att byta ut de seriella enheterna. Den inbyggda VxComm-drivrutinen mappar de seriella portarna till virtuella COM-portar på en Windows-PC, så befintlig COM-baserad programvara kan fortsätta att fungera över nätverket.Enheten kör operativsystemet MiniOS7 och programmeringsstrukturen Xserver, vilket gör det möjligt att utveckla egna Ethernet-applikationer direkt i enheten. Den kan även fungera som en Modbus TCP till RTU/ASCII-gateway, vilket passar SCADA- och HMI-system som kommunicerar med seriella fältenheter via Modbus TCP. Fyra digitala ingångar stöder låsfunktioner och räknarfunktioner, och fyra digitala öppen-kollektor-utgångar (NPN, sink) kan koppla laster upp till 30 VDC och 100 mA.Den plastkapslade PDS-732D är avsedd för montering på DIN-skena eller vägg och matas från ettplintblock för +10 ~ 30 VDC. Driftområdet är -25 ~ +75 °C. En watchdog-timer och ESD-skydd på +/-4 kV på den seriella porten gör att enheten kan användas i krävande miljöer. Ett kabelset CA-0910 medföljer varje enhet.TillämpningarFabriksautomationByggnadsautomationHemautomation

PDSM-732D ansluter äldre seriell utrustning till ett Ethernet-nätverk. Dess två RS-232-portar och en RS-485-port kan exponeras för en PC som standard-COM-portar via VxComm-drivrutinen, så att befintlig seriell programvara kan fortsätta fungera över nätverket.Utöver enkel seriell brygga kör enheten en programmerbar Xserver-applikation på den inbyggda MiniOS7-plattformen och kan fungera som Modbus TCP till RTU/ASCII-gateway för SCADA- och HMI-system. Fyra digitala ingångar stöder låsfunktion och räknarfunktion, och fyra digitala öppen-kollektor-utgångar (NPN-sänkning) kan driva laster upp till 30 VDC och 100 mA.Enheten har ett metallhölje, ett löstagbart plintblock för kabeldragning, en 5-siffrig 7-segments LED-display och en watchdog-timer för användning i tuffa miljöer. Beställningskoden inkluderar kabeln CA-0910.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

Den PPDS-732-MTCP CR kopplar seriell utrustning till ett Ethernet-nätverk. Den har två RS-232-portar och en RS-485-port, samt fyra digitala ingångar och fyra digitala utgångar, och den kan matas via Power over Ethernet enligt IEEE 802.3af klass 1 eller från en 12 till 48 VDC-plintlist.Enheten bygger på operativsystemet MiniOS7 och kan fungera som en Modbus TCP till RTU/ASCII-gateway för SCADA- och HMI-system som använder Modbus TCP. Drivrutinen och verktyget VxComm mappar enhetens COM-portar till standard-COM-portar på en Windows-PC, vilket gör att befintlig seriell programvara kan nå fjärrutrustning. Enheten har dessutom en watchdog-timer och programmerbara funktioner, med låsta digitala ingångar och räknarfunktioner.Leveransen innehåller en kabel av typen CA-0910. Den borttagbara plintlisten och alternativen för DIN-skenmontage eller väggmontage gör enheten enkel att installera i styrskåp och industrimiljöer med en märkdriftstemperatur på -25 till +75 °C.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

PPDSM-732-MTCP är en programmerbar enhetsserver som kopplar seriella enheter med RS-232 och RS-485 till ett Ethernet-nätverk. Det inbyggda verktyget VxComm kan mappa de seriella portarna till standardmässiga COM-portar på en Windows-PC, så att befintlig seriell programvara kan fortsätta fungera över nätverket utan att applikationen behöver skrivas om.Enheten fungerar även som en Modbus TCP till RTU/ASCII-gateway, vilket gör att SCADA- och HMI-system som kommunicerar med Modbus TCP kan nå Modbus RTU- eller ASCII-enheter. Fyra torrkontakt-digitala ingångar med latchade D/I- och räknarfunktioner samt fyra öppen-kollektor NPN-digitala utgångar ger grundläggande digital I/O i samma nod.Strömförsörjningen kan ske via IEEE 802.3af Klass 1 Power over Ethernet eller från en plintanslutning på +12 ~ 48 VDC. Metallhöljet, watchdog-timern och driftstemperaturområdet -25 ~ +75 °C gör enheten lämplig för krävande industri- och byggnadsmiljöer. Beställningskoden inkluderar en kabel av typen CA-0910.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

PPDS-732D-MTCP kopplar seriella enheter med RS-232 och RS-485 till ett Ethernet-nätverk. De inbyggda COM-portarna kan mappas till standardmässiga virtuella COM-portar på en Windows-dator med hjälp av verktyget VxComm, så att befintlig seriell programvara kan fortsätta köras oförändrad över nätverket.Enheten fungerar som en Modbus TCP till RTU/ASCII-gateway för SCADA- och HMI-system som använder Modbus TCP. Den är även en programmerbar enhetsserver, med programstrukturen Xserver för att bygga egna Ethernet-applikationer och operativsystemet MiniOS7. Fyra digitala ingångar stöder låsnings- och räknarfunktioner, och fyra digitala utgångar med öppen kollektor (sink NPN) finns för enkla kopplingsuppgifter.Strömmen kan tas från en PoE-switch enligt IEEE 802.3af (klass 1) eller från en plintanslutning på +12 ~ 48 VDC. Enheten i plasthölje monteras på DIN-skena eller vägg och har en löstagbar plintanslutning för kabeldragning. Beställningskoden inkluderar kabeln CA-0910.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

PPDSM-732D-MTCP kopplar seriell utrustning till ett Ethernet-nätverk. Den har två RS-232-portar och en RS-485-port, och VxComm-drivrutinen kan mappa de inbyggda COM-portarna till standard-COM-portar på en Windows-PC. Enheten fungerar även som Modbus TCP till RTU/ASCII-gateway för SCADA- och HMI-system som använder Modbus TCP.Utöver seriell överbryggning är enheten en programmerbar enhetsserver med fyra digitala ingångar och fyra digitala utgångar med öppen kollektor på en löstagbar plintlist. Ingångarna stöder låsfunktion och räknarfunktion. Strömförsörjningen kan ske via IEEE 802.3af Klass 1 PoE eller via en 12 ~ 48 VDC-matning på plintlisten.Denna beställningskod är metallhöljesversionen med LED-display, och den levereras med en kabel av typen CA-0910. Höljet är avsett för väggmontage och det nominella driftområdet är -25 ~ +75 °C, vilket gör den lämplig för installationer inom fabriksautomation, byggnadsautomation och hemautomation.TillämpningarFabriksautomationByggnadsautomationHemautomation
