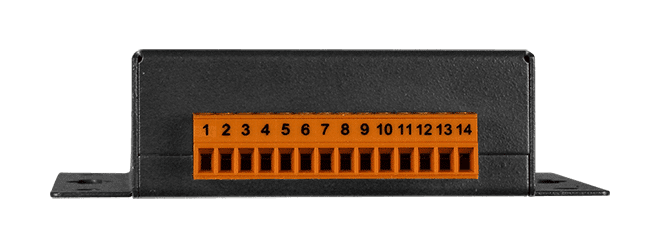

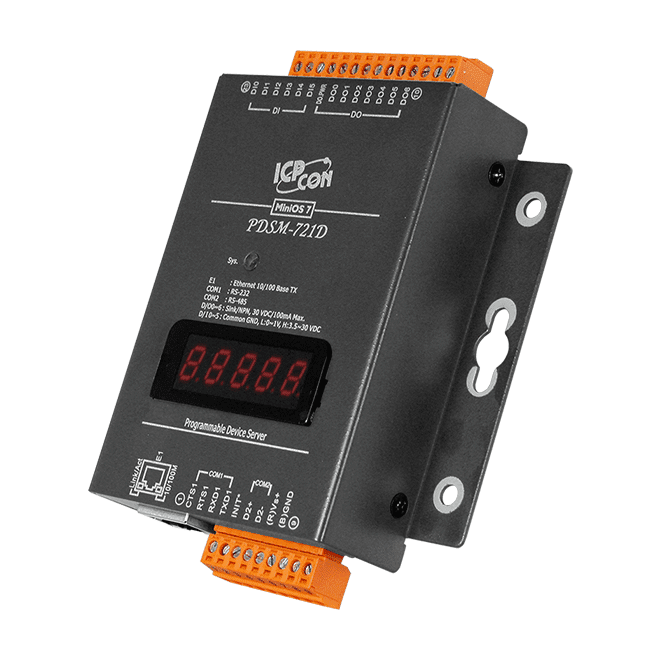

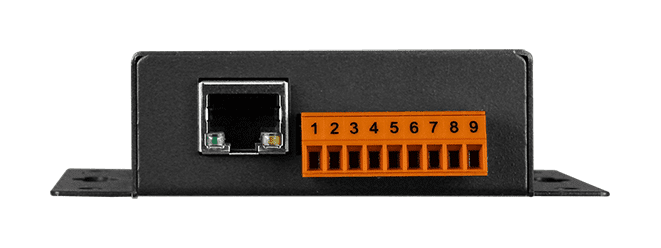

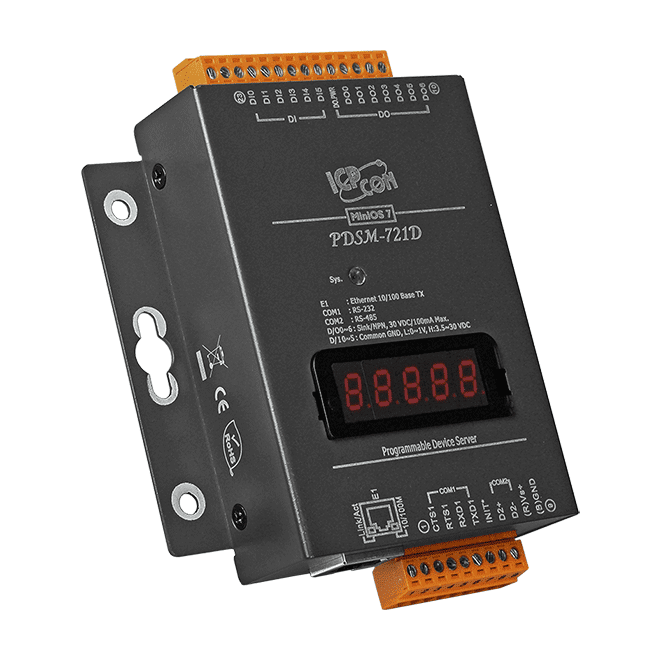

PDSM-721D Programmerbar seriell-till-Ethernet-enhetsserver, 6 DI / 7 DO, metall

PDS-721 är en programmerbar enhetsserver som kopplar seriell utrustning med RS-232 och RS-485 till ett Ethernet-nätverk. En virtuell COM-drivrutin gör att en Windows-dator kan se enhetens seriella portar som lokala COM-portar, så befintlig seriell programvara kan fortsätta fungera över nätverket.Enheten kör det inbyggda MiniOS7 och kan programmeras för anpassade Ethernet-applikationer. Den fungerar också som en Modbus TCP till RTU/ASCII-gateway, vilket passar SCADA- och HMI-system som kommunicerar med Modbus TCP men behöver nå seriella fältenheter. De sex digitala ingångarna stöder låsta ingångsfunktioner och räknarfunktioner, och de sju öppna kollektorutgångarna är märkta för upp till 30 VDC och 100 mA.Denna CR-version i plastkapsling monteras på DIN-skena eller på vägg och har ett löstagbart plintblock för kabeldragning. Den levereras med kabeln CA-0910. För ett metallhölje, se PDSM-721 som finns i samma serie.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

PDSM-721 kopplar en seriell enhet på en RS-232-port och en annan på en RS-485-port till ett 10/100 Base-TX Ethernet-nätverk. De inbyggda COM-portarna kan mappas till standard-COM-portar på en Windows-PC med hjälp av verktyget VxComm, så att befintlig seriell programvara kan fortsätta fungera utan ändring.Utöver seriell brygga kör enheten firmware MiniOS7 och kan fungera som en Modbus TCP till RTU/ASCII-gateway, vilket gör det möjligt för SCADA- och HMI-system baserade på Modbus TCP att nå Modbus RTU- eller ASCII-enheter. Programstrukturen Xserver gör det möjligt att bygga egna Ethernet-applikationer på enheten.I/O-uppsättningen består av sex digitala ingångar med latch- och räknarfunktioner samt sju open-collector sink (NPN) utgångar. En watchdog-timer och +/-4 kV ESD-skydd på serieporten gör att enheten lämpar sig för tuffa miljöer. Metallhöljet levereras med en kabel CA-0910.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

Med PDS-721D kan en seriell RS-232-enhet och en RS-485-enhet kopplas till ett Ethernet-nätverk utan att den seriella applikationen behöver ändras. Den virtuella COM-drivrutinen gör att en PC kan adressera enhetens seriella portar som vanliga COM-portar, vilket passar äldre programvara som förväntar sig en lokal seriell anslutning.Utöver seriell brygging kör enheten en programmerbar Xserver-struktur på en inbyggd MiniOS7-plattform, så att egen Ethernet-logik kan utvecklas direkt i enheten. Den fungerar också som en Modbus TCP till RTU/ASCII-gateway, vilket gör att Modbus TCP-baserade SCADA- eller HMI-system kan nå seriella Modbus-slavar. De sex digitala ingångarna stöder låsfunktion och räknarfunktion, och de sju open-collector-utgångarna samt LED-displayen ger lokal status och styrning.PDS-721D levereras med kabeln CA-0910 och passar för installationer inom fabriksautomation, byggnadsautomation och hemautomation. Den har ett plasthölje med montering på DIN-skena eller vägg, ett löstagbart plintblock och en watchdog-timer för användning i tuffa miljöer.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

Den PPDS-721-MTCP ansluter en seriell enhet med RS-232 och en med RS-485 till ett Ethernet-nätverk. Dess VxComm-verktyg kan mappa de seriella portarna till virtuella COM-portar på en Windows-PC, så att befintlig COM-baserad programvara kan nå seriell utrustning över nätverket utan att applikationen behöver ändras.Utöver enkel seriell brygga kör enheten en programmerbar Xserver-applikation på sitt inbyggda realtidsoperativsystem MiniOS7 och kan fungera som en Modbus TCP till RTU/ASCII-gateway för SCADA- och HMI-system. Den har även låsta digitala ingångar och räknarfunktioner för lokal händelsehantering på platsen.Strömförsörjning kan ske över Ethernet med IEEE 802.3af Klass 1 PoE, eller från en skruvplint för +12 ~ 48 VDC. Kabeln CA-0910 ingår i denna beställningskod, och enheten monteras på DIN-skena eller på vägg.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

PPDSM-721-MTCP kopplar en seriell RS-232-enhet och en RS-485-enhet till ett Ethernet-nätverk i en och samma kompakta enhet. Stödet för virtuell COM-port, som tillhandahålls av verktyget VxComm, gör att befintlig PC-programvara kan adressera enhetsserverns seriella portar som vanliga COM-portar. Därmed kan äldre seriella applikationer användas vidare medan nätverket uppgraderas.Enheten fungerar även som Modbus TCP till RTU/ASCII-gateway för SCADA- och HMI-system som kommunicerar via Modbus TCP. Sex digitala ingångar med låsnings- och räknarfunktioner samt sju digitala utgångar med öppen kollektor ger lokal I/O. Enheten kan matas antingen via en PoE-switch enligt IEEE 802.3af klass 1 eller från ett plintblock för +12 ~ 48 VDC.Metallhöljet, watchdog-timern och ESD-skyddet på den seriella porten är avsedda för krävande miljöer. Paketet innehåller en kabel av typen CA-0910, och enheten är specificerad för driftstemperatur -25 ~ +75 °C samt väggmontering.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

Den PPDS-721D-MTCP kopplar seriell utrustning till ett Ethernet-nätverk. De inbyggda RS-232- och RS-485-portarna kan presenteras för en PC som virtuella COM-portar med hjälpprogrammet VxComm, så att befintlig seriell programvara fortsätter att fungera över nätverket. Enheten fungerar även som en Modbus TCP till RTU/ASCII-gateway, vilket passar SCADA- och HMI-system som använder Modbus TCP för att kommunicera med RTU- eller ASCII-enheter.Utöver gateway-funktionen är enheten en programmerbar enhetsserver med inbyggd I/O. Den har 6 digitala ingångar för torrkontakter med låsnings- och räknarfunktioner, samt 7 digitala utgångar av typen open-collector sink (NPN). En 5-siffrig 7-segments LED-display och en Power/PoE-indikator visar lokal status, och en watchdog-timer ingår för drift utan tillsyn.Strömförsörjningen kan komma från en IEEE 802.3af Klass 1 PoE-switch via en standardkabel av kategori 5, eller från en matning på +12 ~ 48 VDC via det löstagbara kopplingsplintet. Det plastinkapslade höljet monteras på DIN-skena eller vägg, och enheten är specificerad för drift vid -25 ~ +75 °C. En kabel CA-0910 ingår i denna beställningskod.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

PPDSM-721D-MTCP kopplar en RS-232-enhet och en RS-485-enhet till ett Ethernet-nätverk, så att befintlig seriell utrustning kan integreras utan att bytas ut. Den inbyggda Modbus TCP till RTU/ASCII-gatewayen gör att SCADA- och HMI-system som använder Modbus TCP kan nå seriella enheter. Enheten matas antingen över Ethernet enligt IEEE 802.3af, Class 1 PoE, eller från en plintanslutning på +12 ~ 48 VDC.Enheten kombinerar 6 digitala ingångar för torrkontakt och 7 digitala utgångar med öppen kollektor (NPN-sänka) med en programmerbar enhetsserver. Den stödjer funktioner för latchade digitala ingångar och räknare. Verktyget VxComm mappar de seriella portarna till virtuella COM-portar på 32- och 64-bitars Windows 7 SP1, 10, 2012 och 2016. Ett inbyggt MiniOS7 och en Xserver-programmeringsstruktur möjliggör egna Ethernet-applikationer.Metallkapslingen är avsedd för väggmontage och är specificerad för drift vid -25 ~ +75 °C. Beställningskoden inkluderar kabeln CA-0910. Kontrollera plintanslutningarna samt ingångarnas och utgångarnas elektriska gränsvärden mot dina fältenheter innan installation.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation
