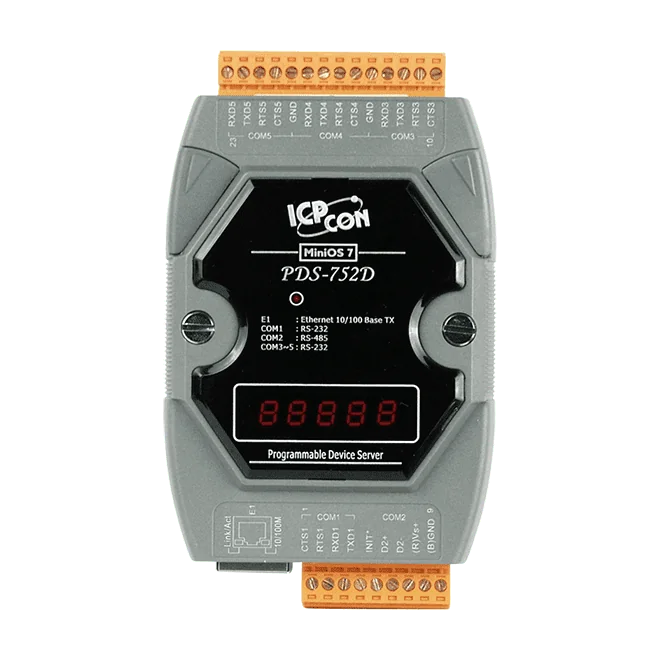

PDS-752D Seriell-till-Ethernet-enhetsserver, 4x RS-232 och 1x RS-485

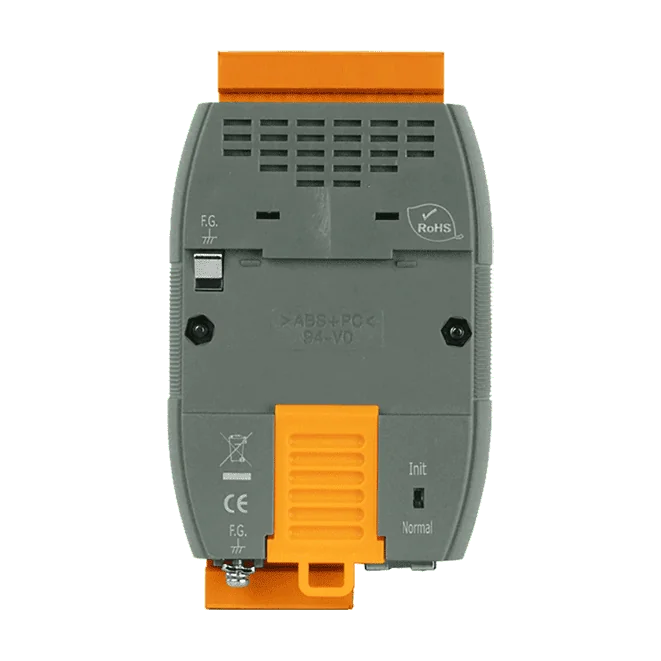

PDS-752 CR kopplar äldre seriell utrustning till ett Ethernet-nätverk. Den har fyra RS-232-portar och en RS-485-port, så att befintliga seriella enheter kan anslutas till IP-infrastrukturen utan att bytas ut. VxComm-drivrutinen och verktyget kan mappa de inbyggda COM-portarna till standardmässiga virtuella COM-portar på en Windows-dator, vilket passar mjukvara som förväntar sig lokala seriella anslutningar.Enheten kör det inbyggda MiniOS7 från ICP DAS och är programmerbar genom Xserver-strukturen, så att egna Ethernet-applikationer kan utvecklas direkt i enheten. Den fungerar också som en Modbus TCP till RTU/ASCII-gateway för SCADA- och HMI-system som kommunicerar via Modbus TCP. RS-485-porten använder en självjusterande ASIC-styrenhet, och den seriella porten har +/-4 kV ESD-skydd.Höljet är av plast och mäter 72 mm x 35 mm x 123 mm (B x L x H). Enheten matas från en avtagbar skruvplint för +10 ~ 30 VDC, vilket förenklar kopplingen, och den kan monteras på DIN-skena eller på vägg. Driftområdet är -25 ~ +75 °C. Denna beställningskod inkluderar kabeln CA-0910.TillämpningarFabriksautomationByggnadsautomationHemautomation

Med PDSM-752 kopplas fyra seriella RS-232-portar och en RS-485-port till ett Ethernet-nätverk, så att äldre seriella enheter kan anslutas till Ethernet. En VxComm-drivrutin mappar enhetsserverns COM-portar till standardmässiga virtuella COM-portar på en Windows-PC, vilket gör att befintlig seriell programvara kan fortsätta fungera över nätverket.Enheten bygger på en 80 MHz-processor av 80186-klass med det inbyggda operativsystemet MiniOS7 och programstrukturen Xserver, och kan utökas med egen Ethernet-logik. Den fungerar även som Modbus TCP till RTU/ASCII-gateway och skickar förfrågningar från SCADA- eller HMI-system vidare till seriella Modbus-slavar. Ett metallhölje, watchdog-timer och ESD-skydd på de seriella portarna gör enheten lämplig för krävande installationer.Beställningskoden inkluderar kabeln CA-0910. Strömmen tillförs via ett löstagbart plintblock för +10 ~ 30 VDC, och enheten är avsedd för väggmontage inom ett driftområde på -25 ~ +75 °C.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

Med PDSM-752D kopplas seriell utrustning till Ethernet. Enheten har fyra RS-232-portar och en RS-485-port, så befintliga seriella instrument, styrenheter och fältenheter kan nås över nätverket utan att behöva bytas ut. VxComm-drivrutinen mappar de seriella portarna till virtuella COM-portar på en Windows-dator, vilket gör att äldre seriella programvaror kan fortsätta fungera oförändrade.Eftersom enheten är programmerbar kan ingenjörer bygga egen Ethernet-kommunikationslogik på den inbyggda MiniOS7-plattformen. Den fungerar dessutom som Modbus TCP till RTU/ASCII-gateway, vilket gör att SCADA- och HMI-system som kommunicerar via Modbus TCP kan läsa av Modbus RTU- eller ASCII-slavar på den seriella sidan.Den här varianten har metallhölje och en LED-display och levereras med kabeln CA-0910. Den monteras på vägg och matas från en plintanslutning för 10 till 30 VDC. Det specificerade driftområdet är -25 till +75 °C, vilket passar skåp och produktionsgolv i fabriks-, byggnads- och hemautomationsinstallationer.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

Enheten PPDS-752-MTCP CR ansluter fyra RS-232-enheter och en RS-485-enhet till ett Ethernet-nätverk. De inbyggda COM-portarna kan presenteras som vanliga COM-portar på en Windows-dator via drivrutinen VxComm, så att befintlig seriell programvara kan fortsätta att fungera med nätverksansluten hårdvara.Utöver enkel seriell tunnling är enheten programmerbar och kör det inbyggda operativsystemet MiniOS7. Den fungerar även som en Modbus TCP till RTU/ASCII-gateway, vilket gör att Modbus TCP-baserade SCADA- och HMI-system kan läsa av seriella Modbus-slavar. Strömmen kan komma från en PoE-switch enligt IEEE 802.3af Klass 1 eller från ett plintblock för +12 ~ 48 VDC. Det avtagbara plintblocket förenklar kabeldragningen i fält.Denna artikel levereras med kabeln CA-0910. Enheten passar för fabriks-, byggnads- och hemautomationsprojekt där seriell utrustning ska integreras i en Ethernet-infrastruktur.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

Den PPDSM-752-MTCP är en programmerbar enhetsserver ur PDS-700-serien som kopplar seriella enheter med RS-232 och RS-485 till ett Ethernet-nätverk. Den levereras i metallkapsling med Power over Ethernet och fungerar även som Modbus TCP till RTU/ASCII-gateway för SCADA- och HMI-system som kommunicerar via Modbus TCP.Välj denna beställningskod när du behöver fyra RS-232-portar och en RS-485-port i en kompakt, väggmonterad enhet. Strömmen kan tas från en IEEE 802.3af Klass 1 PoE-switch via en standardkabel av kategori 5, eller från en plintanslutning på +12 ~ 48 VDC. Den löstagbara plintanslutningen förenklar kabeldragningen i industriella installationer, och metallkapslingen ger ett starkare skydd än plastvarianterna i PDS-700-serien.Enheten levereras med kabeln CA-0910. Verktyget VxComm mappar de inbyggda COM-portarna till virtuella COM-portar på en PC och stöder 32/64-bitars Windows 7 SP1, 10, 2012 och 2016. En watchdog-timer och ESD-skydd på +/-4 kV på de seriella portarna ökar robustheten i krävande miljöer.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

PPDS-752D-MTCP ansluter äldre seriell utrustning till ett Ethernet-nätverk. Fyra RS-232-portar och en RS-485-port ger ingenjörer ett kompakt sätt att driftsätta flera seriella enheter utan att skriva om deras firmware. Virtuella COM-drivrutiner gör att Windows-applikationer kan adressera enhetsserverns seriella portar som om de vore lokala COM-portar.Enheten kör en programmerbar enhetsservermiljö på en inbyggd MiniOS7-kärna, så egen Ethernet-logik kan utvecklas direkt i enheten. Den fungerar även som en Modbus TCP till RTU/ASCII-gateway, vilket gör att Modbus TCP-klienter i SCADA- eller HMI-system kan läsa av RTU- eller ASCII-slavar på den seriella sidan. Strömförsörjning kan ske via en vanlig Ethernet-kabel från en IEEE 802.3af Klass 1 PoE-switch, eller från ett +12 ~ 48 VDC skruvplintblock.För fältinstallation erbjuder enheten en Watchdog Timer, ESD-skydd på +/-4 kV på de seriella portarna och ett löstagbart skruvplintblock för kabeldragning. Den monteras på DIN-skena eller vägg och levereras med kabeln CA-0910. Enligt källdatan är modellen certifierad enligt CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

Den PPDSM-752D-MTCP CR ansluter upp till fem seriella enheter, fyra RS-232 och en RS-485, till ett Ethernet-nätverk. Den inbyggda virtuella COM-drivrutinen gör att programvara på en Windows-PC kan adressera de fjärranslutna seriella portarna som lokala COM-portar, så att befintliga seriella applikationer ofta kan behållas utan omprogrammering.Utöver enkel seriell brygga kör enheten en programmerbar Xserver-miljö på det inbyggda MiniOS7 och kan fungera som en Modbus TCP till RTU/ASCII-gateway för SCADA- och HMI-system. Strömmen kan matas via Ethernet-kabeln med IEEE 802.3af Class 1 PoE, eller från en plintanslutning på +12 ~ 48 VDC. En watchdog-timer och ESD-skydd på de seriella portarna stödjer drift i krävande miljöer.Metallhöljet, väggmonteringen och den avtagbara plintanslutningen passar för installation i fabriks-, byggnads- och hemautomationsskåp. En CA-0910-kabel ingår med denna beställningskod.TillämpningarFabriksautomationByggnadsautomationHemautomation
