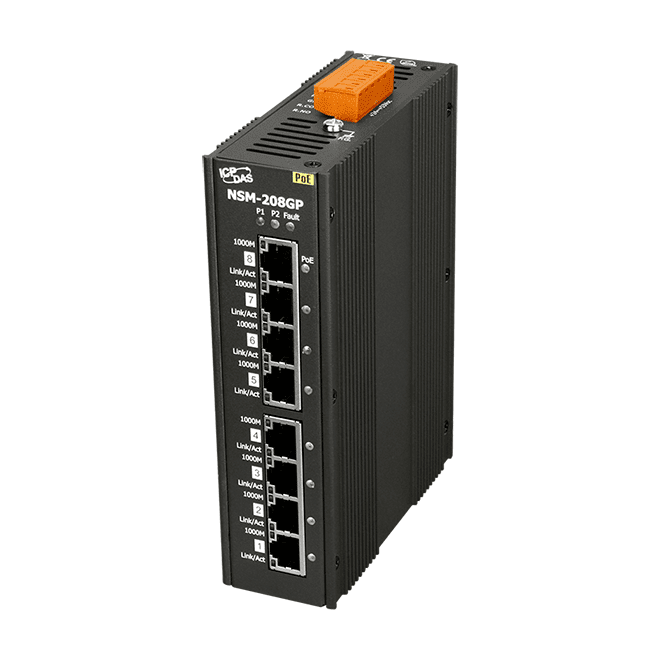

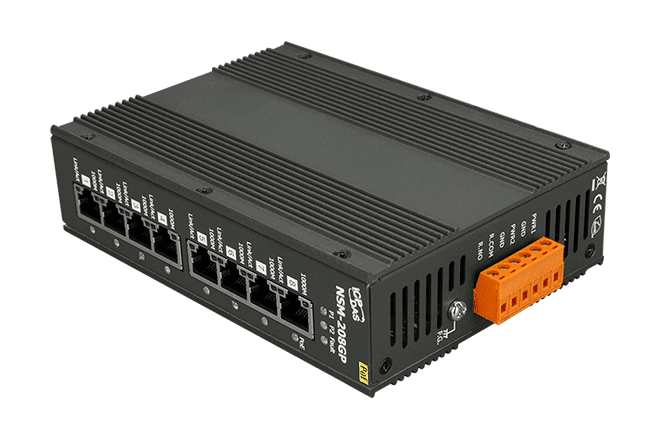

NSM-208GP Ohanterad 8-portars GbE PoE-switch, 30 W per port
Ohanterad 8-portars Gigabit Ethernet PoE (PSE)-switch med redundant ingång för +24 till +53 VDC och upp till 30 W per port enligt IEEE 802.3at.
- 8 st RJ-45 10/100/1000 Base-T-portar med autonegotiation, flödeskontroll och automatisk MDI/MDI-X
- IEEE 802.3at PoE med upp till 30 W per port, 100 % kompatibel med standarden

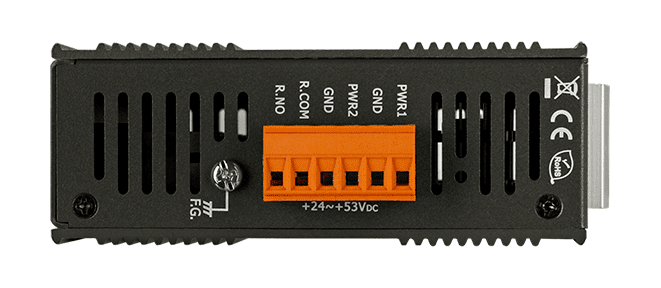

- Redundanta dubbla strömingångar för +24 till +53 VDC med skydd mot omvänd polaritet
- Boost-konstruktion gör att PoE kan användas utan 48 V-nätaggregat

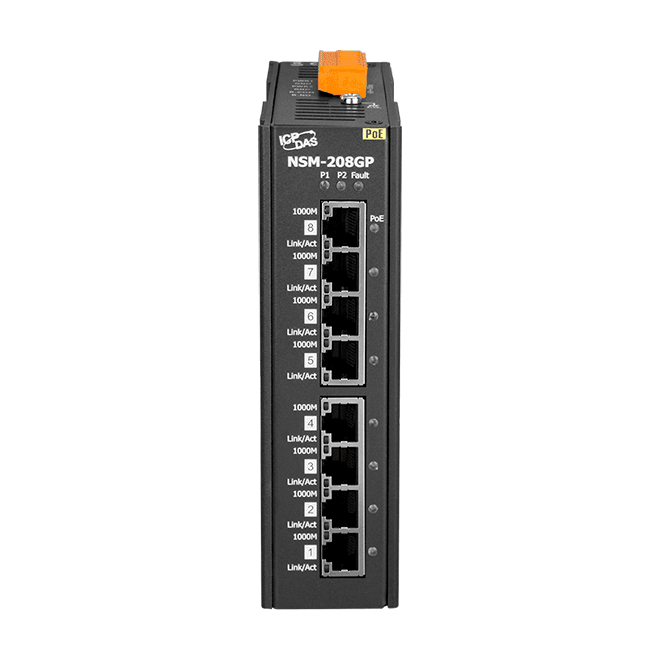

- Oberoende PoE-statuslysdiod på varje port för snabb felidentifiering
- Store and forward-behandling, MAC-tabell på 4 K, ramBuffert på 1,5 Mbit, jumboramar på 9 K
6 356,26 kr per st.
| 1-9 st. | 6 356,26 kr | |
|---|---|---|
| 10-30 st. | 6 037,90 kr | −5 % |
| 31+ st. | 5 719,54 kr | −10 % |
Produktinformation "NSM-208GP Ohanterad 8-portars GbE PoE-switch, 30 W per port"
Den NSM-208GP är en ohanterad Gigabit Ethernet-switch med åtta portar som dessutom fungerar som PoE-strömkälla (PSE). Varje RJ-45-port levererar upp till 30 W till en strömförsörjd enhet enligt IEEE 802.3at, så en switch kan försörja flera fjärrenheter utan en separat injektor vid varje port.
Strömmen kommer från en redundant dubbelingång för +24 till +53 VDC med skydd mot omvänd polaritet. PoE-steget är internt förstärkt, vilket innebär att PoE-tillämpningar kan köras från en 24 VDC-försörjning i stället för en 48 V-försörjning.

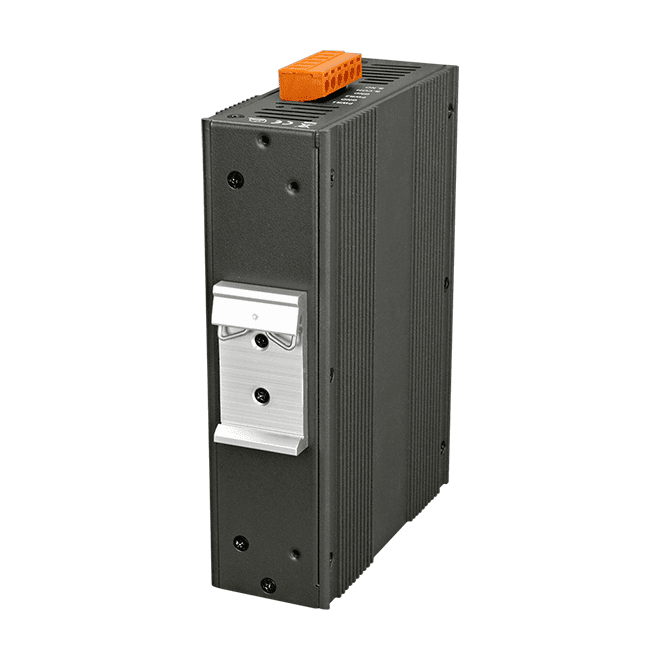

Switchen använder store and forward-behandling, med en MAC-tabell på 4 K, en ramBuffert på 1,5 Mbit och stöd för jumboramar upp till 9 K. En oberoende PoE-statuslysdiod på varje port hjälper ingenjörer att snabbt identifiera fel, och en reläalarmutgång finns också. Metallhöljet monteras på DIN-skena eller, som tillval, på vägg, och enheten är specificerad för -25 °C till +75 °C.
Användningsområden
- Försörjning av PoE-enheter från en 24 VDC-försörjning utan separat 48 V-försörjning
- Nätverksinfrastruktur för industriellt Ethernet
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Gränssnitt: | RJ-45 |
| Hölje: | Metall |
| Montering: | DIN-skena |
| Portar: | 8 |
| Produkttyp: | Ethernetswitch |
| Protokoll: | IEEE 802.3at PoE |
| Reläutgångar: | 1 A @ 30 VDC |
| Strömingång: | +24 ~ +53 VDC |
| PoE: | 30 W per port |
| Isolation: | 1500 Vrms |
Specifikationer
| EMS-skydd | |
|---|---|
| EFT (IEC 61000-4-4) | ± 1 kV |
| ESD (IEC 61000-4-2) | ± 4 kV kontakt |
| LED-indikatorer | |
| Status | P1, P2, Fel, Länk/Akt, 1000M, PoE |
| Ethernet | |
| Portar | 8 x RJ-45, 10/100/1000 Base-T |
| Standarder | IEEE 802.3 för 10BaseT IEEE 802.3u för 100BaseT(X) IEEE 802.3ab för 1000BaseT(X) IEEE 802.3x för flödeskontroll IEEE 802.3af/at för PoE |
| Bearbetningstyp | Store & forward |
| MAC-tabell | 4 K |
| Bildbuffertminne | 1,5 Mbit |
| Jumbo-ramar | 9 K |
| Isolation | 1500 Vrms 1 minut |
| PoE-teknik | |
| PoE-efterlevnad | 100 % kompatibel med IEEE 802.3at |
| PoE-effekt | Upp till 30 watt per port |
| PoE-stiftallokering | V+ (stift 1, 2), V- (stift 3, 6), alternativ A |
| PoE-spänning | +52 VDC |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +24~53 VDC redundant dubbel ingång |
| Redundanta strömingångar | Ja |
| Förbrukning | 0,20 A @ 24 VDC utan PD-belastning |
| Larmutgång | Ja, relä 1 A @ 30 VDC |
| Mekanisk | |
| Hölje | Metall |
| Mått (mm) | 42 x 164 x120 mm |
| Installation | DIN-skenemontering eller väggmontering (tillval) |
| Miljö | |
| Driftstemperatur | -25 °C ~ +75 °C |
| Lagringstemperatur | -40 °C ~ +85 °C |
| Luftfuktighet | 10 % ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
