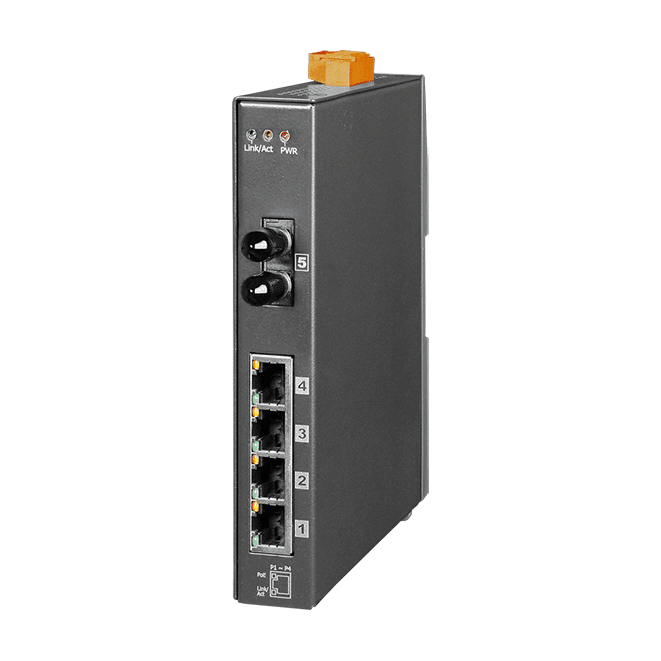

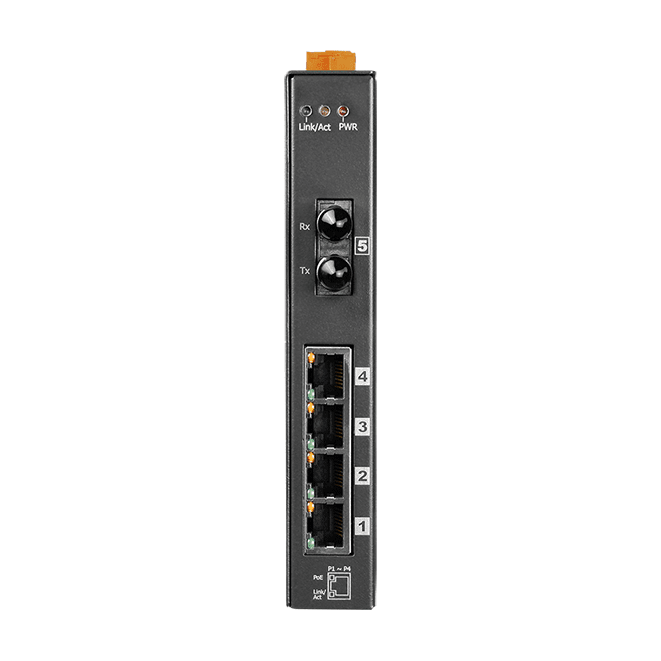

NSM-205PFT-24V Oavhanterad PoE-switch, 4-portars PSE med 100Base-FX-fiber

NS-205PFT CR är en ohanterad Ethernet-switch som kombinerar fyra 10/100Base-TX RJ-45-portar med en 100Base-FX multimode-fiberport med ST-kontakter. De fyra PoE-portarna fungerar som strömkällutrustning (PSE), vilket innebär att en central strömförsörjning kan driva anslutna strömmottagande enheter (PD) över samma Ethernet-kablage. Suffixet CR anger varianten med strömingång på +46 VDC till +55 VDC.Varje PoE-port levererar upp till 15,4 W enligt IEEE 802.3af, och switchen detekterar PD-enheter automatiskt och hanterar effekten därefter. Fiberporten stöder 100 Mbit/s-länkar över multimodefiber på upp till 2 km, vilket skyddar länken från elektriskt brus i installationen.Switchen använder store-and-forward-behandling med switchning i linjehastighet, IEEE 802.3x-flödeskontroll och en isoleringsklass på 1500 Vrms. Den är inbyggd i ett plasthölje för DIN-skenmontage, med ett driftområde på -30 °C till +75 °C.AnvändningsområdenStrömförsörjning av PoE-enheter från en central strömkälla över Ethernet-kablageFörlängning av Ethernet-länkar över multimodefiber i elektriskt bullriga miljöer

NS-205PFC CR är en ohanterad Ethernet-switch som kombinerar fyra RJ-45-portar för 10/100Base-TX, där varje port fungerar som strömkälla (Power Sourcing Equipment, PSE), med en enda multimode-fiberport för 100Base-FX. Strömmen kan distribueras centralt till anslutna strömförsörjda enheter, med automatisk detektering av PD:er och automatisk effekthantering.SC-fiberuplänken stöder höghastighetsöverföring på 100 Mbit/s över sträckor på upp till 2 km vid fullduplexdrift, och 62,5/125 μm fiber rekommenderas. Eftersom länken är optisk hålls elektriskt brus borta från anslutningen, och isoleringsspänningen på 1500 Vrms ger ytterligare skydd.CR-varianten har strömingång för +46 till +55 VDC, skydd mot omvänd polaritet och DIN-skenmontage, och är specificerad för drift mellan -30 °C och +75 °C. Den passar skåpinstallationer där en enda matning ska försörja flera PoE-enheter.AnvändningsområdenCentraliserad PoE-strömdistribution till strömförsörjda enheter i industriskåpEthernet-segment förlängda över multimode-fiberlänkar på upp till 2 km

Den NS-205PFCS CR är en ohanterad DIN-skensswitch som kombinerar fyra koppar-Ethernetportar, där var och en kan leverera Power over Ethernet som strömkälla (PSE), med en enda 100Base-FX-fiberuplänk. Den gör det möjligt att driva och ansluta fjärrplacerade PoE-enheter med data och ström från en central strömkälla.Fiberporten använder SC-kontakt och singelmodfiber, vilket lämpar sig för långa sträckor. Fiberöverföring påverkas inte av elektriska störningar, så länken kan dras parallellt med störande utrustning. Denna variant är specificerad för 30 km fullduplexdrift, och fiber 9/125 µm rekommenderas.Fyra 10/100Base-TX RJ-45-portar med automatisk detektering av strömförsörjda enheter och strömhanteringUpp till 15,4 W per PoE-kanal, 100 % kompatibel med IEEE 802.3afStore-and-forward-växling med MAC-tabell för 1024 posterStrömingång på +46 VDC till +55 VDC, med skydd mot omvänd polaritetAnvändningsområdenStrömförsörjning av fjärrplacerade PoE-enheter över Ethernet från en central DC-källaLånga Ethernet-länkar med singelmodfiberStörningskänsliga industriella nätverkssegment som kräver fiberisolering

NS-205PFCS-60 är en ohanterad Ethernet-switch som kombinerar fyra 10/100Base-TX RJ-45-portar, där varje port fungerar som strömkälla för PoE (Power Sourcing Equipment, PSE), med en 100Base-FX-port för singelmodfiber. Den centraliserar strömfördelningen, så att PoE-kapabla enheter kan matas över sin Ethernet-kabel från en enda DC-matning, med upp till 15,4 W per kanal.Strömhanteringen sker automatiskt. Switchen detekterar anslutna strömförsörjda enheter (PD) och hanterar strömmen för varje port, och den är 100 % kompatibel med IEEE 802.3af. SC-porten för singelmodfiber överför 100 Mbps-trafik över sträckor på upp till 60 km, och 9/125 μm fiber rekommenderas för fullduplexdrift.Denna CR-variant levereras med en strömingång på +46 VDC till +55 VDC och är lämplig för montering på DIN-skena i industriella kapslingar, med ett driftområde på -30 °C till +75 °C.AnvändningsområdenCentraliserad strömfördelning till PoE-matade enheter från en enda DC-matningLångdistanta Ethernet-länkar mellan byggnader eller platser över singelmodfiberIndustriella nätverk där fiberlänkar föredras för att undvika elektriskt brus

The NSM-205PFT CR är en oadresserad Ethernet-switch som kombinerar fyra 10/100Base-TX-kopparportar med en multimode-fiberport 100Base-FX. De fyra RJ-45-portarna fungerar som strömkällor (Power Sourcing Equipment, PSE), så en DC-ingång kan försörja flera IEEE 802.3af-strömförsörjda enheter från ett enda skåp. Varje PoE-kanal levererar upp till 15,4 W, och switchen känner automatiskt av anslutna strömförsörjda enheter och styr deras effektuttag.Fiberuplänken använder en ST-kontakt och arbetar med 100 Mbit/s över avstånd på upp till 2 km vid fullduplexdrift, där 62,5/125 μm fiber rekommenderas. Eftersom länken är optisk passar den särskilt bra för kabelsträckor där elektriskt brus kan påverka kopparanslutningar. Kapslingen är av metall och enheten monteras på DIN-skena, med skyddsklass IP30 och ett driftområde på -30 °C till +75 °C.Store-and-forward-switchning med IEEE 802.3x-flödeskontroll, 1024 MAC-adresser och 1500 Vrms isolation. Strömingången accepterar +46 VDC till +55 VDC, med inbyggt skydd mot omvänd polaritet.AnvändningsområdenCentraliserad strömfördelning till PoE-strömförsörjda enheter över ett industriområdeFörlängning av Ethernet-länkar över fiber där elektriskt brus är ett problemAnslutning av fjärrbelägna Ethernet-segment över multimode-fiber upp till 2 km

NSM-205PFC CR är en oavhanterad Ethernet-switch med fyra RJ-45-portar som fungerar som strömkälla (Power Sourcing Equipment, PSE), samt en 100Base-FX multimode-fiberport. Den centraliserar strömfördelningen till PoE-strömmatade enheter, levererar upp till 15,4 W per PSE-port och identifierar automatiskt anslutna strömmatade enheter.Fiberuppkopplingen stöder 100 Mbps överföring över sträckor på upp till 2 km, vilket passar där elektriskt brus annars skulle vara ett problem. Ramar behandlas i store-and-forward-läge med växling i linjehastighet, och IEEE 802.3x flödeskontroll stöds.Denna CR-variant är byggd i metallhölje för DIN-skenmontage och accepterar en strömingång på +46 till +55 VDC. CE-, UKCA-, FCC-, RoHS- och WEEE-certifieringarna anges i tillverkarens datablad.AnvändningsområdenCentraliserad strömförsörjning till PoE-strömmatade enheter via EthernetFörlängning av Ethernet-länkar över fiber i elektriskt brusiga miljöerIndustriella styrskåp med nätverksutrustning monterad på DIN-skena

Den NSM-205PFCS CR är en ohanterad Ethernet-switch som kombinerar fyra RJ-45-portar för 10/100Base-TX med en 100Base-FX-port för enkelmodsfiber, avslutad med en SC-kontakt. De fyra PoE-portarna fungerar som strömkällor (PSE, Power Sourcing Equipment), vilket innebär att de kan leverera ström till strömmottagande enheter (PD) över samma kopparkabel som bär data. Det förenklar kabeldragningen på avlägsna fältpunkter.Varje PSE-port levererar upp till 15,4 W och är 100 % kompatibel med IEEE 802.3af. Switchen detekterar automatiskt anslutna PD-enheter och hanterar strömmen därefter. CR-beställningskoden är avsedd för en strömingång på +46 till +55 VDC, med skydd mot omvänd polaritet.Fiberöverföring är ett bra val där elektriskt brus är ett problem, och enkelmodslänken når upp till 30 km. Fiber 9/125 μm rekommenderas för fullduplexdrift. Metallhöljet har IP30-klassning, monteras på DIN-skena och är specificerat för drift från -30 °C till +75 °C.AnvändningsområdenStrömförsörjning av PoE-enheter på avlägsna platser anslutna via enkelmodsfiberUtökning av Ethernet-nätverk över långa sträckor där kopparkablar inte är praktiskaElektriskt bullriga miljöer där fiberoptiska länkar hjälper till att förhindra störningar

NSM-205PFCS-60 CR är en ohanterad Ethernet-switch som kombinerar fyra 10/100Base-TX RJ-45-portar med en enda 100Base-FX-fiberport på en SC-singelmodkontakt. Alla fyra kopparportar fungerar som Power Sourcing Equipment, vilket innebär att strömförsörjda enheter kan matas över vanlig Ethernet-kabel från en central strömkälla.Varje PoE-kanal levererar upp till 15,4 W och är 100% kompatibel med IEEE 802.3af. Switchen detekterar strömförsörjda enheter automatiskt och hanterar deras effektförsörjning. CR-varianten har en ingång på +46 VDC till +55 VDC. Fiberuppkopplingen täcker avstånd på upp till 60 km och håller länken skyddad från elektriskt brus.Metallhöljet är klassat IP30 och monteras på DIN-skena, med ett driftområde på -30 °C till +75 °C. Den passar fjärrbelägna, centralt matade PoE-segment som behöver kopplas tillbaka till huvudnätet via fiber.AnvändningsområdenStrömförsörjning av fjärrbelägna PoE-enheter från en central strömkälla över Ethernet-kabelFörlängning av Ethernet-segment över singelmodfiberlänkar på upp till 60 kmBruskänsliga industriella Ethernet-installationer där en fiberuppkoppling är att föredra

Den NS-205PFT-24V är en ohanterad Ethernet-switch som kombinerar fyra RJ-45-portar för 10/100Base-TX, där varje port kan försörja en PoE-enhet med ström, med en multimodfiberport för 100Base-FX utrustad med ST-kontakt. Varje PoE-port fungerar som strömkälla (Power Sourcing Equipment, PSE) och kan leverera upp till 15,4 W per kanal, så att strömförsörjda enheter kan matas från en central strömkälla i stället för separata adaptrar.Fiberuplänkar ger galvanisk isolering från störkällor och möjliggör 100 Mbps-länkar över avstånd på upp till 2 km. Eftersom enheten är konstruerad för en 24 VDC-ingång finns en intern uppkonvertering till 48 VDC som möjliggör PoE-drift i installationer där ingen 48 VDC-försörjning finns tillgänglig.Switchen identifierar strömförsörjda enheter automatiskt och hanterar strömmen därefter. Det plastkapslade höljet monteras på DIN-skena och är specificerat för drift mellan -30 °C och +75 °C.AnvändningsområdenCentraliserad strömfördelning till PoE-enheter från en 24 VDC-försörjningFiberlänkade Ethernet-anslutningar över avstånd på upp till 2 kmEthernet-segment där elektriskt brus kan störa kopparlänkarInstallationer utan 48 VDC-försörjning som ändå kräver PoE

NS-205PFC-24V CR är en ohanterad Ethernet-switch som kombinerar fyra 10/100Base-TX RJ-45-portar, varav fyra fungerar som Power Sourcing Equipment (PSE) för Power over Ethernet, med en 100Base-FX-port för multimodfiber utrustad med SC-kontakt. Den gör det möjligt för ingenjörer att försörja flera PoE-enheter från en gemensam matning i skåpet samtidigt som nätverkstrafiken går över fiber, där elektriskt brus eller avstånd annars skulle begränsa kopparlänkar.Varje PoE-port levererar upp till 15,4 W och identifierar automatiskt anslutna PoE-enheter och hanterar effekten därefter. Fiberporten arbetar med 100 Mbit/s över multimodkabel med en angiven länkbudget på 12 dBm och ett avstånd på upp till 2 km vid fullduplexdrift. Enheten accepterar en 24 VDC-ingång och har ett boost-steg till 48 VDC för PoE-utgången, vilket passar installationer där ingen 48 VDC-matning finns tillgänglig.Switchen använder store-and-forward-behandling med switchning i linjehastighet och flödeskontroll enligt IEEE 802.3x. Den är klassad för en isolation på 1500 Vrms under en minut och ett driftstemperaturområde på -30 °C till +75 °C. Plasthuset monteras på DIN-skena.AnvändningsområdenFörsörjning av PoE-enheter från en central 24 VDC-matningFörlängning av Ethernet-länkar över multimodfiber där brus eller avstånd är ett problemPoE-distribution på platser utan 48 VDC-nätaggregat

NS-205PFCS-24V är en ohanterad industriell Ethernet-switch som kombinerar fyra 10/100Base-TX-portar, där var och en kan leverera ström över Ethernet till en ansluten enhet, med en enkelmods fiberupplänk. Den passar ingenjörer som behöver distribuera ström och data till fjärrplacerade strömförsörjda enheter från en enda plats utan att dra separata matningskablar.Varje PoE-port fungerar som Power Sourcing Equipment (PSE) och detekterar strömförsörjda enheter automatiskt, samt hanterar effekten per port upp till 15,4 W enligt IEEE 802.3af. Fiberporten arbetar med 100 Mbps över avstånd på upp till 30 km, och optisk överföring gör att elektriskt brus inte påverkar länken. Ett omvandlingssteg från 24 VDC till 48 VDC gör att PoE-funktionen kan köras där ingen 48 VDC-matning finns tillgänglig.Enheten är avsedd för montering på DIN-skena i ett plasthölje, med ett driftområde på -30 °C till +75 °C och en 24 VDC-ingång märkt för +18 till +32 VDC med skydd mot omvänd polaritet. Statuslampor visar matning, länk och aktivitet samt om en strömförsörjd enhet har detekterats.AnvändningsområdenCentraliserad strömdistribution till PoE-strömförsörjda enheterFiberlänkar över långa avstånd på upp till 30 km mellan nätverkssegmentInstallationer där elektriskt brus kan påverka kopparbaserade Ethernet-länkarPoE-installationer där endast en 24 VDC-matning finns tillgänglig

Den NS-205PFCS-60-24V är en ohanterad industriell Ethernet-switch som kombinerar fyra 10/100Base-TX kopparportar, där varje port fungerar som strömförsörjande utrustning (PSE), med en enkel 100Base-FX enkelmod-fiberuplänk med SC-kontakt. Den är avsedd för ingenjörer som behöver driva fjärrmonterade IEEE 802.3af-enheter från en central plats samtidigt som data överförs över en lång fiberlänk.Varje PoE-port levererar upp till 15,4 W och detekterar automatiskt anslutna strömförsörjda enheter, och effekten hanteras per port. Fiberlänken klarar upp till 60 km, och 9/125 μm fiber rekommenderas för fullduplexdrift. Eftersom länken är optisk är den mindre utsatt för elektriskt brus än ett kopparsegment av samma längd.Enheten tar emot en 24 VDC-matning från +18 till +32 VDC med skydd mot omvänd polaritet, och ett internt boost-steg gör det möjligt att leverera PoE där ingen 48 VDC-matning finns tillgänglig. Plasthuset för DIN-skena är specificerat för drift mellan -30 °C och +75 °C.AnvändningsområdenAtt driva IEEE 802.3af-strömförsörjda enheter på en fjärrplats från en central switchLångdistanslänkar med enkelmod-fiber mellan Ethernet-nätsegmentPlatser där ingen 48 VDC-matning finns och 24 VDC måste boostas för PoE
