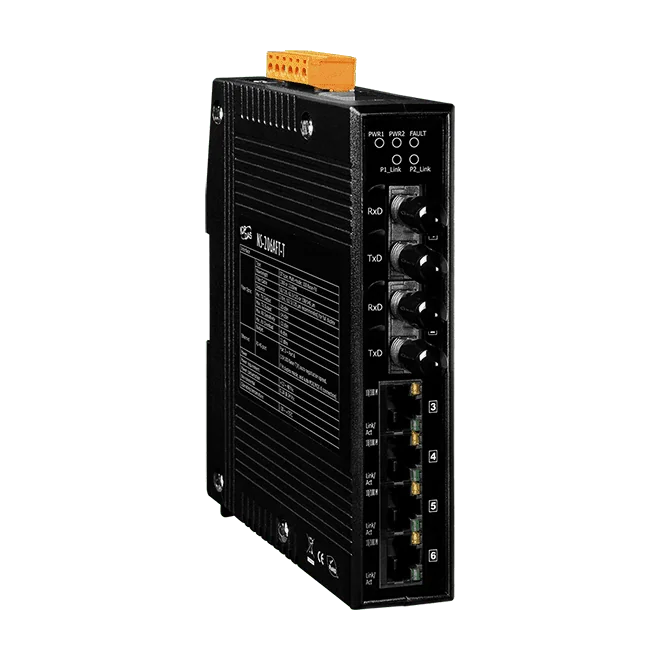

NS-206AFT-T Ohanterad Ethernet-switch, 4x RJ-45 + 2x 100Base-FX ST

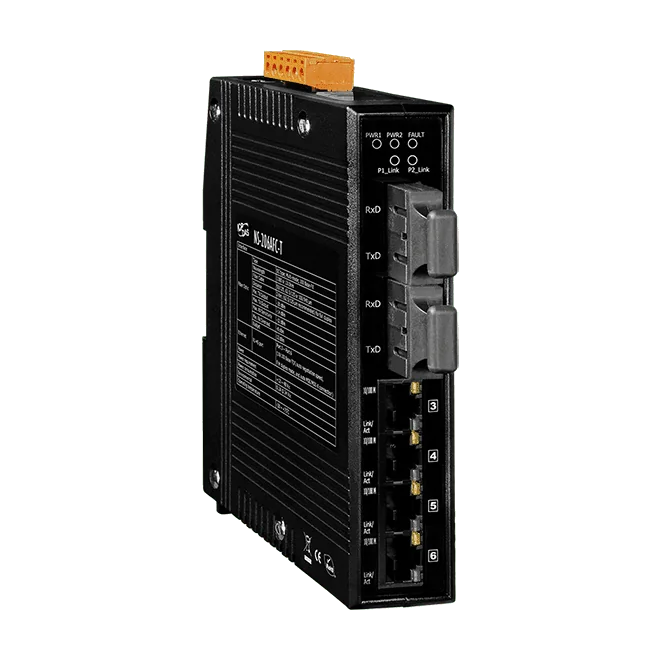

NS-206AFC-T CR är en ohanterad industriell Ethernet-switch som kombinerar fyra RJ-45-kopparportar med två 100Base-FX multimode-fiberportar utrustade med SC-kontakter. Den är avsedd för att ansluta enheter via koppar samtidigt som upplänken eller längre sträckor går via fiber, där elektriskt brus annars kunde vara ett problem. Överföringen sker med 100 Mbps över sträckor på upp till 2 km när 62,5/125 μm fiber används.Switchen accepterar ett brett matningsområde på +12 till +48 VDC med redundanta strömingångar och skydd mot omvänd polaritet, så den kan matas från flera vanliga likströmsstandarder utan extern omvandlare. Ett reläalarmutgång och statuslampor (PWR1, PWR2, PWR_Fault, Link/Act, 10/100M) ger överblick över ström- och länkstatus.Dess store-and-forward-växling, 2048-posters MAC-tabell och IEEE 802.3x-flödeskontroll gör den lämplig för enkla, ohanterade nätverkssegment. Den monteras på DIN-skena och är specificerad för ett driftområde på -30 °C till +75 °C.AnvändningsområdenIndustriella automationsnät där elektriskt brus kan påverka kopparlänkarAnslutning av avlägsna Ethernet-enheter via multimode-fibersegment på upp till 2 kmInstallationer med redundanta DC-matningar i intervallet +12 till +48 VDC

Den NS-206AFCS-T CR är en ohanterad Ethernet-switch som kombinerar fyra RJ-45-portar för koppar med två singlemode-fiberportar. Den passar industriella Ethernet-segment som behöver överbrygga långa avstånd eller hålla signalerna isolerade från elektriskt brus, med fiberlänkar specificerade för upp till 30 km.Strömmatningen sker via redundanta ingångar för +12 till +48 VDC, vilket gör att enheten kan matas från vanliga industriella nätaggregat utan extern omvandlare. Ett reläalarmutgång samt indikatorerna PWR1, PWR2 och PWR_Fault underlättar övervakningen av matningssidan.Store-and-forward-bearbetning, IEEE 802.3x-flödeskontroll och skydd mot broadcast-stormar stöder stabil drift i nätverket. Det DIN-skenmonterade höljet av plast är specificerat för driftstemperaturer från -30 °C till +75 °C.AnvändningsområdenIndustriella Ethernet-länkar där elektriskt brus är ett problemLångdistanta punkt-till-punkt-fiberlänkar upp till 30 kmAutomationssystem som matas från vanliga 12 till 48 VDC-nätaggregat

NS-206AFCS-60T CR är en oövervakad Ethernet-switch som kombinerar fyra 10/100Base-TX RJ-45-portar med två 100Base-FX enkelmodfiberportar utrustade med SC-kontakter. Den passar ingenjörer som behöver förlänga ett industriellt Ethernet-segment över en lång fiberlänk samtidigt som kopparsidan förblir enkel att ansluta.Fiberlänkar påverkas inte av elektriskt brus, vilket hjälper till att hålla kommunikationen stabil i elektriskt belastade anläggningsmiljöer. Enkelmodfiberalternativet stöder en länkräckvidd på upp till 60 km, med 9/125 μm fiber rekommenderad för fullduplexdrift.Switchen accepterar dubbla redundanta ingångar på +12 ~ +48 VDC med skydd mot omvänd polaritet, så den kan drivas från vanliga industriella DC-matningar utan extern omvandlare. Ett reläalarmutgång och ett driftområde på -30 °C ~ +75 °C kompletterar en DIN-skenmonterad enhet lämpad för skåpinstallation.AnvändningsområdenEthernet-länkar över lång sträcka via enkelmodfiber, upp till 60 kmIndustriella Ethernet-segment där immunitet mot elektriskt brus krävsInstallationer som drivs från vanliga industriella nätaggregat på 12 till 48 VDC

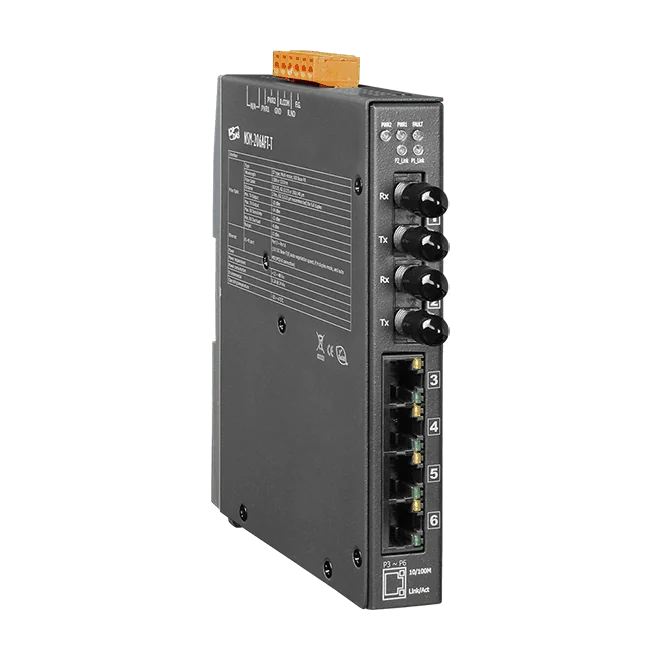

NSM-206AFT-T CR är en oövervakad Ethernet-switch som kopplar samman fyra RJ-45-kopparsegment och två multimode-fiberlänkar i en kompakt modul för DIN-skena. Den passar ingenjörer som behöver transportera Ethernet-trafik över långa avstånd eller genom elektriskt störda områden utan att behöva konfigurera switchen.Store-and-forward-bearbetning, en MAC-tabell med 2048 poster och 1 Mbit bufferminne för ramar ger stabil trafikhantering, med flödeskontroll enligt IEEE 802.3x och back-pressure. Skydd mot broadcast-stormar hjälper till att begränsa effekterna av översvämning på anslutna enheter. Två redundanta strömingångar accepterar +12 till +48 VDC, med skydd mot omvänd polaritet och ett reläalarmutgång för signalering av strömfel.Lämplig för blandade koppar- och fiber-Ethernetlayouter i skåpMetallhölje, IP30-klassning och ett driftområde på -30 °C till +75 °CTillämpningarFörlängning av Ethernet-segment över multimode-fiber upp till 2 kmElektriskt störda industrimiljöer där fiberisolering krävsSkåpmonterade industriella automationsnät med blandade koppar- och fiberlänkarInstallationer där ett brett spänningsområde 12 till 48 VDC undviker externa spänningsomvandlare

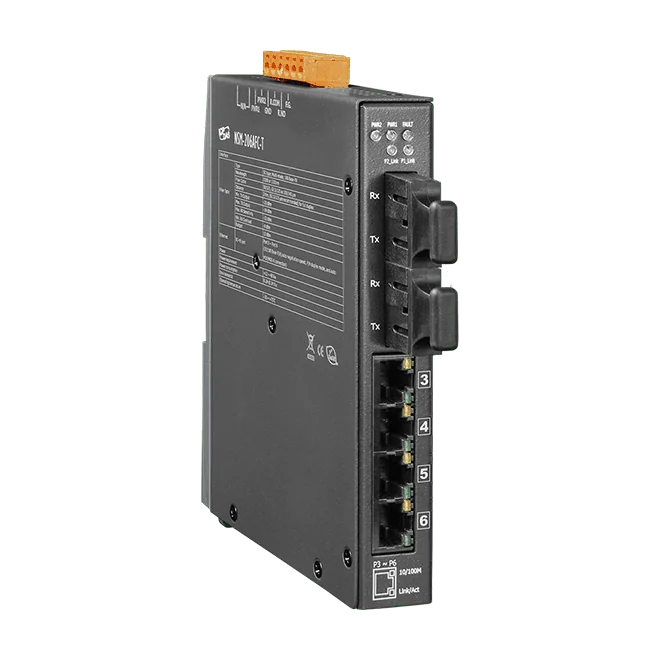

NSM-206AFC-T CR är en ohanterad Ethernet-switch som kombinerar fyra RJ-45-portar för koppar med två SC-portar för multimode-fiber. Fiberlänkarna överför 100 Mbit/s över sträckor på upp till 2 km och påverkas inte av elektriskt brus, vilket gör switchen till ett praktiskt val för att koppla ihop kopplingsskåp eller anläggningsdelar där kopparledningar skulle vara utsatta för störningar.Switchen accepterar ett brett matningsområde på +12 till +48 VDC via redundanta ingångar med skydd mot omvänd polaritet. Det innebär att någon extern omvandlare inte behövs när tillgänglig matningsspänning varierar inom vanliga industriella spänningsnivåer, och ett reläalarmutgång signalerar strömfel. Store-and-forward-behandling, en MAC-tabell med 2048 poster och skydd mot broadcast-stormar bidrar till att trafiken flödar förutsägbart.Metallhöljet, IP30-klassningen och DIN-skensmonteringen passar för installation i styrskåp. Enheten arbetar i temperaturintervallet -30 °C till +75 °C, där fiberversionen väljs med suffixet CR i beställningsbeteckningen och matningsområdet anges i beställningsbeskrivningen.AnvändningsområdenEthernet-nätverk för industriell automationAnslutningar där elektriskt brus är ett problemFörlängning av Ethernet-länkar mellan styrskåp eller anläggningsdelar via fiber

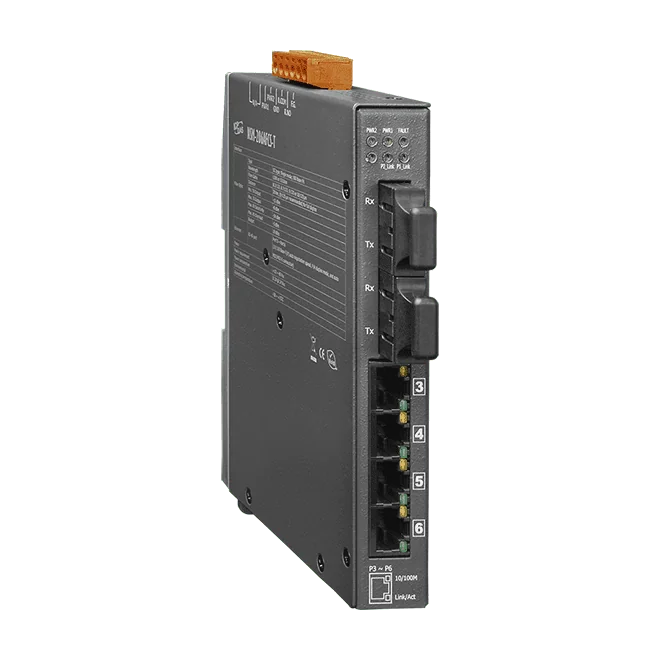

NSM-206AFCS-T CR är en oövervakad Ethernet-switch som kombinerar fyra 10/100Base-TX RJ-45-kopparportar med två 100Base-FX singlemode-fiberportar utrustade med SC-kontakter. Den passar ingenjörer som behöver transportera Ethernet-trafik över långa sträckor, upp till 30 km, samtidigt som länken förblir immun mot elektriskt brus som är vanligt i industriella anläggningar.Switchen accepterar en redundant matning på +12 till +48 VDC, så den kan drivas från flera vanliga automationsspänningsskenor utan extern omvandlare. Skydd mot omvänd polaritet ingår, och ett reläalarmutgång (2 A @ 30 VDC) samt lysdioderna PWR1, PWR2, PWR_Fault och länkindikatorer underlättar lokal övervakning och felsökning.Store-and-forward-behandling, en MAC-tabell med 2048 poster, 1 Mbit ramminne och stöd för IEEE 802.3x-flödeskontroll ger tillförlitlig vidarebefordran mellan segment. Metallhöljet har skyddsklass IP30 och är konstruerat för montering på DIN-skena, med ett driftområde på -30 °C till +75 °C.AnvändningsområdenEthernet-länkar över långa avstånd mellan styrskåp eller byggnader inom ett industriområdeElektriskt bullriga miljöer där fiberoptisk överföring hjälper till att hålla länken isoleradDIN-skenmonterade industriella automationsnätverk matade från 12 till 48 VDC

The NSM-206AFCS-60T CR är en oövervakad Ethernet-switch som förenar fyra 10/100Base-TX-kopparportar med två 100Base-FX-portar för enkelmodfiber. Fiberlänkar gör anslutningen immun mot elektriskt brus och ger en räckvidd på upp till 60 km, vilket passar fabriksomfattande eller platsöverskridande anslutningar där koppar inte räcker till.Strömförsörjningen hanteras av en redundant ingång på +12 till +48 VDC med skydd mot omvänd polaritet, så enheten kan matas från vanliga industriella likspänningsaggregat utan extern omvandlare. Ett reläalarmutgång och statuslampor rapporterar ström- och länkstatus, och metallhöljet monteras på DIN-skena.Suffixet CR anger beställningsvarianten med strömingången +12 VDC till +48 VDC. Använd enkelmodfiber på 9/125 µm för fullduplexdrift på angivet avstånd, enligt rekommendationen i specifikationen.AnvändningsområdenBrusimmuna Ethernet-länkar inom industriell automationLångdistanta punkt-till-punkt-fiberanslutningar på upp till 60 km
