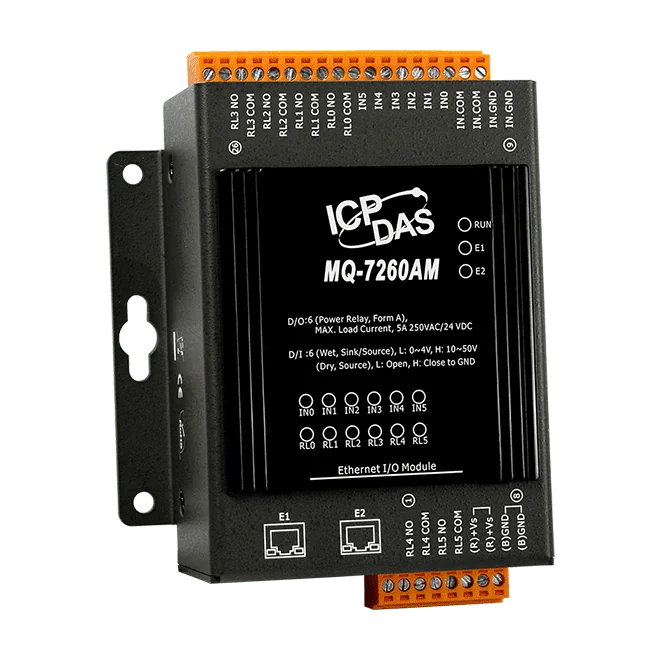

MQ-7260AM MQTT I/O-modul med 6 digitala ingångar och 6 effektreläer
MQTT- och Modbus TCP Ethernet I/O-modul med 6 torra/våta digitala ingångar, 6 effektreläutgångar av typ Form A och en 2-portars switch för daisy-chain-kabling.
- Sex digitala ingångar som stöder både torra och våta kontakttyper
- Sex reläer av typ Form A (SPST N.O.) med märkdata 5 A @ 250 VAC/24 VDC (resistiv last)
- Stöd för protokollen MQTT 3.1 och Modbus TCP
- Inbyggd webbserver med webb-HMI för konfiguration och övervakning
- 2-portars Ethernet-switch med LAN-bypass för daisy-chain-kabling
- Dubbla watchdogs: modul och kommunikation (programmerbara)
3 321,85 kr per st.
| 1-9 st. | 3 321,85 kr | |
|---|---|---|
| 10-30 st. | 3 222,85 kr | −3 % |
| 31+ st. | 3 156,86 kr | −5 % |
Produktinformation "MQ-7260AM MQTT I/O-modul med 6 digitala ingångar och 6 effektreläer"
The MQ-7260AM CR är en Ethernet I/O-modul för anslutning av digitala sensorer och kopplning av laster i IIoT-installationer. Den kombinerar sex digitala ingångar, som accepterar både torra och våta kontakter, med sex effektreläutgångar av typ Form A, och rapporterar status via MQTT 3.1 eller Modbus TCP.
En inbyggd webbserver ger ett webbaserat gränssnitt, åtkomligt från dator eller mobil enhet, för konfiguration av modulen, övervakning av nätverks- och I/O-status samt kopplning av reläutgångar. En 2-portars 10/100 Base-TX-switch med LAN-bypass stödjer daisy-chain-kabling, och dubbla watchdogs (modul och kommunikation) finns tillgängliga för övervakning.
Modulen erbjuder optisk isolering med skydd mot transienta övertrycksspänningar på 3000 VDC, men det finns ingen isolering mellan kanalerna. För induktiva laster bör en frihjulsdiod monteras på DC-kretsar eller en metalloxidvaristor på AC-kretsar för att skydda reläkontakterna och förlänga reläernas livslängd.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 2 |
|---|---|
| Product type: | Ethernet I/O Module |
| Protokoll: | Modbus TCP, MQTT 3.1 |
| Interface: | Ethernet |
| Digital inputs: | 6 |
| Relay outputs: | 6 |
| Isolation: | Optical, 3000 VDC |
| Power input: | +12 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metall |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal och ±8 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±2 kV för nätledning |
| LED-indikatorer | |
| Status | Drift, Ethernet, I/O |
| Digital ingång | |
| Kanaler | 6 |
| Typ | Torr kontakt Våt kontakt |
| Sänk/Källa (NPN/PNP) | Torr: Källa Våt: Sänka/Källa |
| Spänningsnivå för TILL | Torr: Sluten till GND Våt: +10 ~ +50 VDC |
| Spänningsnivå för FRÅN | Torr: Öppen Våt: +4 VDC max. |
| Ingångsimpedans | 10 kΩ |
| Överspänningsskydd | +70 VDC |
| Effektivt avstånd | 500 m max. |
| Reläutgång | |
| Kanaler | 6 |
| Typ | Effektrelä, Form A (SPST N.O.) |
| Kontaktbelastning | 5 A vid 250 VAC/24 VDC (resistiv last) |
| Driftstid | 10 ms max. |
| Frigöringstid | 5 ms max. |
| Elektrisk uthållighet | 10^5 cykler |
| Mekanisk livslängd | 2 × 10^7 ops. |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Ethernet | |
| Portar | 2 x RJ-45, 10/100 Base-TX, switchportar |
| LAN-bypass | Ja |
| Protokoll | MQTT 3.1 Modbus TCP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 3,6 W max. |
| Strömförsörjs från plintblock | +12 ~ +48 VDC |
| Mekanisk | |
| Hölje | Metall |
| Mått (mm) | 97 x 120 x 42 (W x L x H) |
| Installation | DIN-skena eller väggmontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
