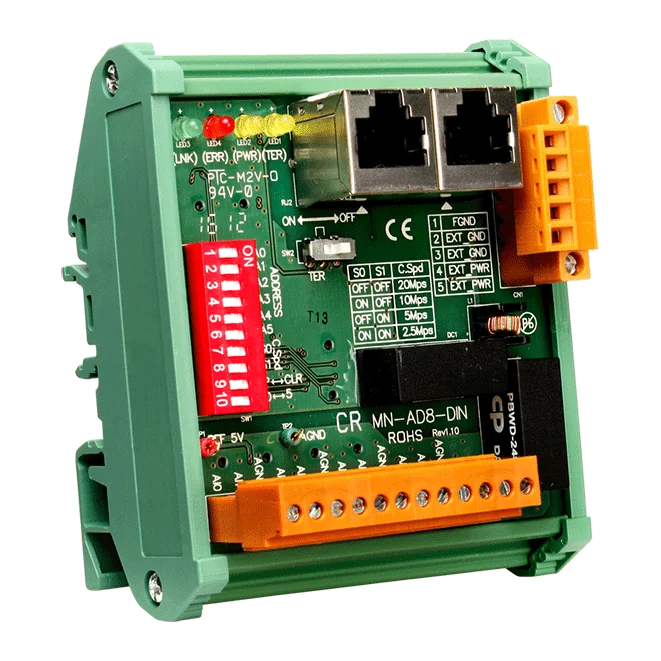

MN-AD8-DIN Motionnet 8-kanals analog ingångsmodul, +/- 10 V, 16-bitar

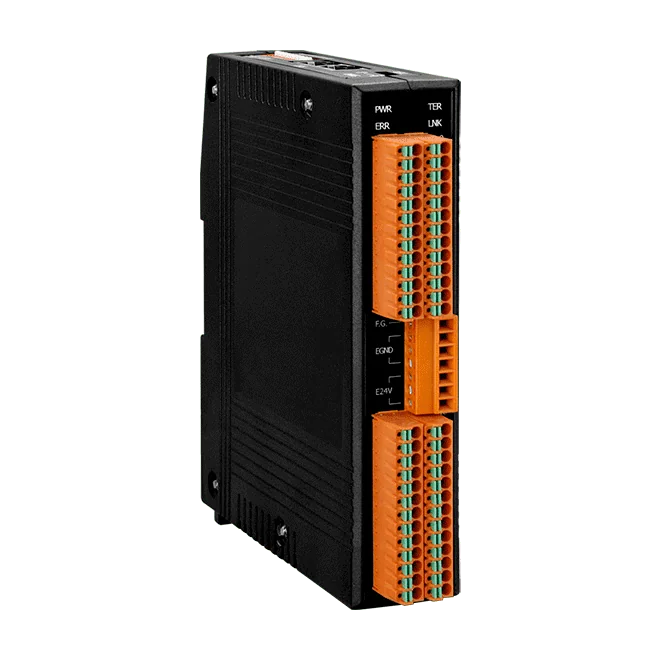

MN-3253 CR lägger till 32 isolerade digitala ingångskanaler i ett Motionnet-nätverk, så att du kan utöka antalet fjärrstyrda ingångar utan att dra separat kabeldragning för varje signal. Varje ingångsport kan konfigureras som NPN eller PNP för sensorer på 12 till 24 V, vilket förenklar anpassningen av modulen till de fältenheter du redan använder.Cykeltiden är 15,1 μs per enhet vid 20 Mbit/s, och en full linje med 64 moduler täcker 2048 ingångspunkter inom 0,97 ms. Överföringshastigheten väljs mellan 2,5, 5, 10 eller 20 Mbit/s med en DIP-omkopplare. Ingångsstatus uppdateras automatiskt via Motionnet-systemet med ett konstant intervall, och du kan ställa in avbrott på utvalda ingångar så att styrenheten inte behöver fråga dem upprepade gånger.Modulen ger 3000 Vrms ingångsisolering och separerar matning, kommunikation och I/O för förbättrat skydd. Statuslysdioder visar kommunikationsstatus, I/O-status och intern 3,3 V-matning, och en omkopplare för termineringsmotstånd finns. Kopplingen sker via 13-poliga stickbara plintar, och plasthöljet monteras på DIN-skena. Märkt driftområde är 0 till +60 °C.AnvändningsområdenMaskinautomationDistribuerad digital ingångsutbyggnad för Motionnet-system

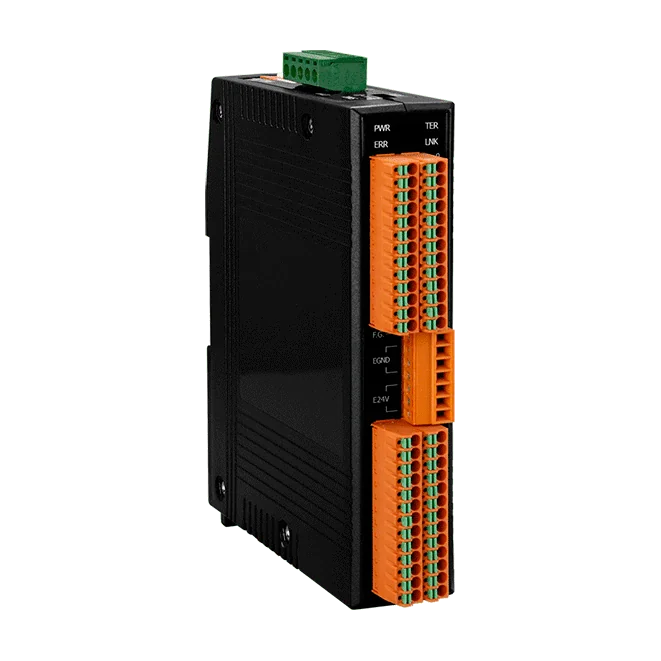

MN-3253T CR är en Motionnet-expansionsmodul som lägger till 32 isolerade digitala ingångskanaler till ett distribuerat styrnätverk. Varje Motionnet-överföringslinje kan bära upp till 64 moduler, vilket innebär att en enskild linje kan skalas upp till 2048 ingångskanaler. Med 64 anslutna moduler kan signaler för alla 2048 punkter utbytas inom 0,97 ms.Varje ingångsport kan konfigureras som NPN eller PNP för 12~24 V-signaler, vilket passar blandade sensortyper på samma modul. Isolering finns mellan matning, kommunikation och I/O, och ett ingångsförändringsavbrott kan ställas in för utvalda punkter så att värddatorn inte behöver avfråga dem kontinuerligt. Statuslysdioder visar kommunikationstillstånd och I/O-aktivitet för att underlätta idrifttagning och felsökning.Modulen har ett plasthus med löstagbara 13-poliga plintar och monteras på DIN-skena. Den är specificerad för drift vid 0 ~ +60 °C och levereras som RoHS-kompatibel plintversion av MN-3253-serien.TillämpningarMaskinautomationDistribuerad digital ingångsexpansion i Motionnet-system

MN-3254 CR är en distribuerad I/O-expansionsmodul för Motionnet-system, med 16 isolerade digitala ingångskanaler och 16 isolerade digitala utgångskanaler i ett enda hus för DIN-skena. Varje Motionnet-överföringslinje kan bära upp till 64 moduler, vilket gör att antalet I/O kan växa till 1024 ingångar och 1024 utgångar i ett och samma nätverk.Tidsbeteendet är deterministiskt: varje enhet har en cykeltid på 15,1 μs vid 20 Mbps, och I/O-statusen uppdateras automatiskt över Motionnet-systemet i ett konstant intervall. Ingångspunkter kan konfigureras för avbrott, så styrenheten behöver inte läsa av ingångar som inte ändras. Varje ingångsport kan ställas in för NPN- eller PNP-drift över 12 till 24 V, och utgångarnas frihjulsdioder kan anslutas till olika försörjningskällor port för port.CR-varianten är den version med RJ-45-kontakter som anges i beställningsinformationen. Isolering på 3000 Vrms för både de digitala ingångarna och utgångarna, tillsammans med en isolerad 24 VDC-strömingång på 1000 V, hjälper till att separera fältkablaget från kommunikationsnätet och logikförsörjningen.TillämpningarMaskinautomation

Med MN-3254T får ett Motionnet-nätverk 16 isolerade digitala ingångar och 16 isolerade digitala utgångar. Varje ingångsport kan ställas in för NPN- eller PNP-drift vid 12 till 24 V, vilket gör modulen lämplig för givare av båda kopplingstyperna.Överföringshastigheten i Motionnet väljs med DIP-omkopplare till 2,5, 5, 10 eller 20 Mbit/s. Vid 20 Mbit/s är kommunikationstiden per enhet 15,1 μs. Matning, kommunikation och I/O är galvaniskt isolerade från varandra. Utgångarna är av open-collector-typ med sänkande (sink) funktion, dimensionerade för 200 mA per kanal, med interna frihjulsdioder som kan kopplas till olika matningar för varje åttakanalig port.LED-indikatorer visar kommunikationsstatus, den interna 3,3 V-matningen, terminaleringsmotståndets omkopplare och I/O-status, vilket underlättar driftsättning och felsökning. Plasthuset monteras på DIN-skena och är specificerat för drift vid 0 till +60 °C.AnvändningsområdenMaskinautomationDistribuerad I/O i Motionnet-nätverk
