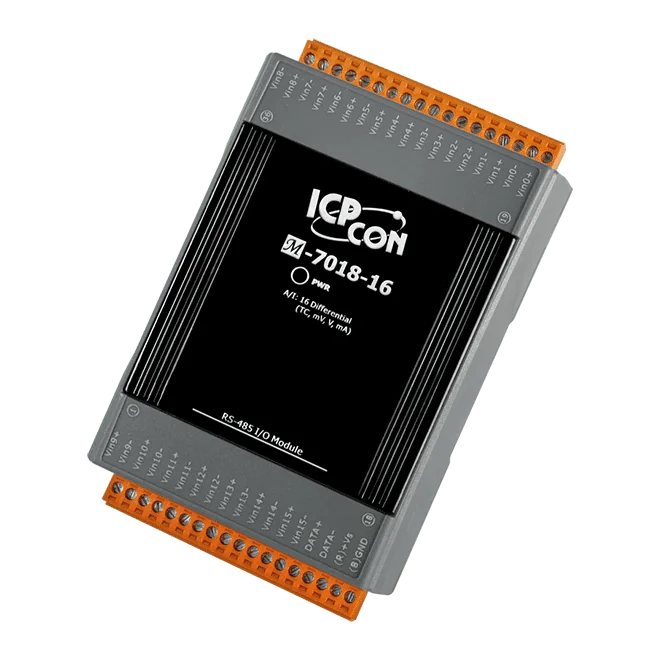

M-7018-16-G 16-kanalig termoelementingång, DCON och Modbus RTU
16-kanalig differentiell analog ingångsmodul för termoelement-, spännings- och strömsignaler, med RS-485-kommunikation via DCON eller Modbus RTU. Version med grått hölje.
- 16 differentiella analoga ingångar för spännings-, ström- och termoelementsignaler
- Termoelementtyper J, K, T, E, R, S, B, N och C, med detektering av bruten ledning per kanal
- Spänningsområden från ±15 mV till ±2,5 V och strömområden 0 till +20 mA, +4 till +20 mA och ±20 mA
- Överspänningsskydd på ±30 VDC och 3000 VDC isolation inom modulen
- Inbyggd dubbel watchdog för modul och kommunikation, med justerbar CJC-offset
- 1 x RS-485-port som stödjer DCON och Modbus RTU, 1200 till 115200 bps
3 563,84 kr per st.
| 1-9 st. | 3 563,84 kr | |
|---|---|---|
| 10-30 st. | 3 387,85 kr | −5 % |
| 31+ st. | 3 211,85 kr | −10 % |
Produktinformation "M-7018-16-G 16-kanalig termoelementingång, DCON och Modbus RTU"
M-7018-16-G CR är en 16-kanalig differentiell analog ingångsmodul för ingenjörer som behöver mäta termoelement-, spännings- och strömsignaler över ett RS-485-nätverk. Varje kanal kan konfigureras för spänningsområde från ±15 mV upp till ±2,5 V, eller för strömingång 0 till +20 mA, +4 till +20 mA eller ±20 mA. Tio termoelementtyper stöds, bland annat J, K, T, E, R, S, B, N och C.
Modulen passar mätuppgifter där felövervakning per kanal är viktig. Detektering av bruten ledning finns för termoelementingångar, och modulen tål överspänning upp till ±30 VDC. Skydd mot elektrostatisk urladdning och isolering mellan modulen och omgivningen hjälper den att klara krävande installationer. Den inbyggda dubbla watchdogen, som övervakar både modulen och kommunikationen, stödjer tillförlitlig drift utan tillsyn.
Denna variant med grått hölje kommunicerar över en RS-485-port med antingen DCON eller Modbus RTU, med valbara baudrater från 1200 till 115200 bps. Den monteras på DIN-skena och drivs från en matning på +10 till +30 VDC med skydd mot omvänd polaritet.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Analoga ingångar: | 16 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Gränssnitt: | RS-485 |
| Hölje: | Grått hölje |
| Montering: | DIN-skena |
| Portar: | 1 |
| Produkttyp: | Analog ingångsmodul |
| Protokoll: | DCON, Modbus RTU |
| Strömingång: | +10 ~ +30 VDC |
| Isolation: | 3000 VDC |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| Isolation mellan moduler | 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal |
| Överspänning (IEC 61000-4-5) | ±2 kV för nätledning |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation |
| Analog ingång | |
| Kanaler | 16 differentiella |
| Typ | Spänning Ström Termoelement |
| Sensortyp | Termoelement: J, K, T, E, R, S, B, N, C |
| Område | Spänning: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2,5 V Ström: ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA (kräver ett valfritt externt 125 Ω-motstånd) |
| Upplösning | 16-bit |
| Noggrannhet | ±0,1 % av FSR |
| Samplingshastighet | 10 Hz (totalt) |
| Ingångsimpedans | > 400 kΩ |
| Skydd mot gemensam spänning | 25 VDC |
| Överspänningsskydd | ±30 VDC |
| Detektering av öppen ledning | Endast för termoelement |
| COM-portar | |
| Portar | 1 x RS-485 |
| Baudhastighet | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| Protokoll | Modbus RTU, DCON |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +10 ~ +30 VDC |
| Förbrukning | 0.5 W |
| Mekanisk | |
| Mått (mm) | 76 x 120 x 42 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
2AB125R är ett DIP-motstånd på 125 ohm med en snäv toleransnivå på 0,1 % och en effekt på 1/4 W. Metallfilmskonstruktionen ger en temperaturkoefficient på 50 ppm/℃, vilket passar kretsar där ett stabilt och väldefinierat resistansvärde är viktigt.Ingenjörer väljer normalt denna komponent när ett exakt fast värde krävs på ett kretskort i DIP-format, och RoHS-certifieringen är relevant där RoHS-kompatibla komponenter är specificerade.Resistans: 125 ohmTolerans: 0,1 %Effekt: 1/4 WTemperaturkoefficient: 50 ppm/℃
Liknande produkter
Den M-7018-G CR är en fjärrstyrd I/O-modul för DIN-skena som tar emot åtta differentiella analoga kanaler och hanterar spännings-, ström- och termoelementsignaler i samma hårdvara. Mätvärdena skickas över en enda RS-485-port, vilket passar distribuerad mätning i skåp och i maskiner där ett seriellt nätverk redan finns.Varje kanal stöder ett brett urval av termoelementtyper (J, K, T, E, R, S, B, N och C) samt ett antal spännings- och strömområden, med 16-bitars upplösning. Isolation på 3000 VDC mellan kanaler och mellan modul och buss, tillsammans med 4 kV ESD-skydd på varje anslutning, gör att enheten tål elektriskt störda industrimiljöer.Modbus RTU och DCON väljs via programvara, och modulen har en programmerbar watchdog för övervakning av modul och kommunikation. Typiska användningsområden är:ByggnadsautomationFabriks- och maskinautomationFjärrunderhåll och diagnostikTestutrustningAnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

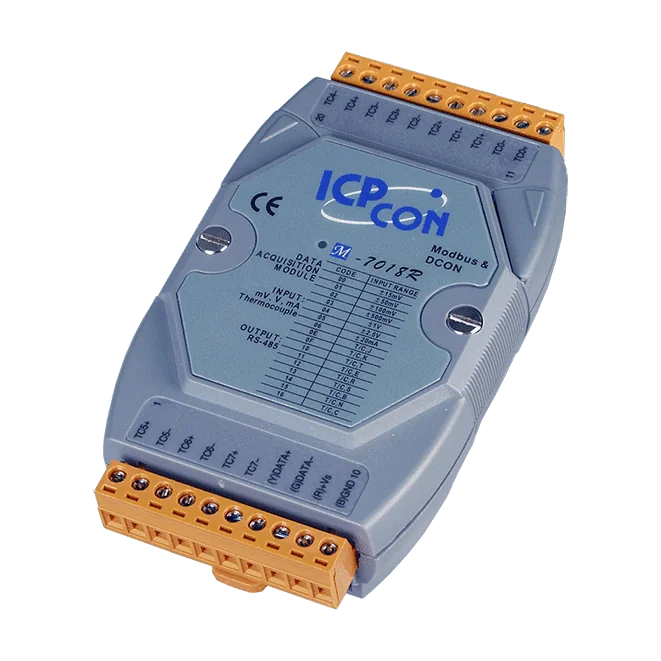

M-7018R-G är en RS-485-analogingångsmodul med åtta differentiella kanaler för mätning av termoelement, spänning och ström. Den passar ingenjörer som behöver läsa temperatursensorer och processignaler i en nätverksansluten modul för DIN-skena, med valet mellan Modbus RTU eller DCON gjort i programvaran.Varför välja M-7018R-G: R-varianten har en hög nivå av ingångsskydd, med överspänningstolerans upp till 240 Vrms och skydd mot gemensam spänning på 200 VDC. Detektering av brott i givarledning för termoelementkanaler är programvaruvald, vilket hjälper till att identifiera trasig sensorkabling. Versionen med grått hölje är det beställningsalternativ som omfattas av denna artikel.Kanalerna kan konfigureras individuellt. Modulen har 3000 VDC isolation mellan interna kretsar, 4 kV ESD-skydd på varje anslutning samt en inbyggd dubbel watchdog för övervakning av modul och kommunikation. Den är specificerad för drift vid -25 ~ +75 °C.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

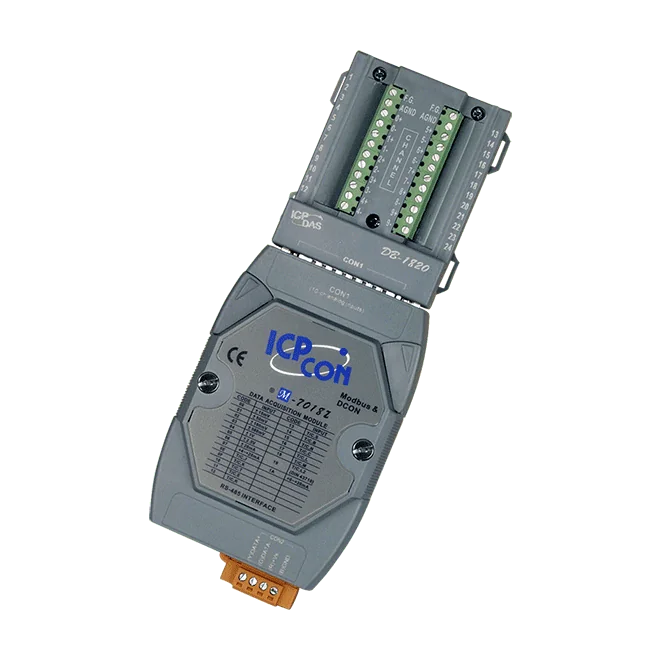

10-kanals termoelementingångsmodul med DCON- och Modbus-protokoll (grått hölje). Levereras med DB-1820 dotterkort och DIN-skena av plast (4PAPP-006-G).

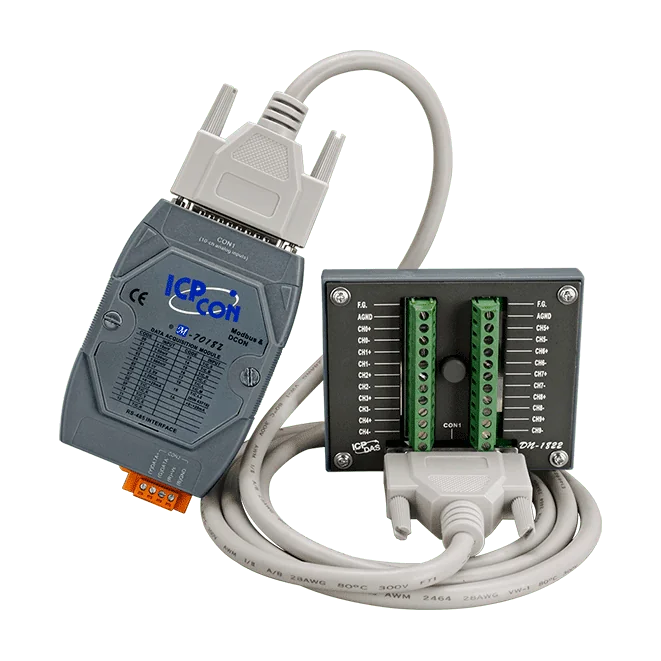

10-kanals termoelementingångsmodul med DCON- och Modbus-protokoll (grått hölje). Inkluderar dotterkortet DN-1822, kabeln CA-252518D-1 på 1,8 m och DIN-skena av plast (4PAPP-006-G).
