M-7017RMS-G 8-ch True RMS analogingång, RS-485 Modbus RTU/DCON

M-7017R-A5-G är en 8-kanalig analogingångsmodul för mätning av högspänningssignaler i RS-485-nätverk. Varje kanal kan ställas in på området ±50 V eller ±150 V, vilket passar paneler och utrustning där standardingångar för lågspänning inte räcker till.Modulen har en väljbar samplingshastighet, med växling mellan normalt läge på 10 Hz och snabbt läge på 50 Hz. Skydd ingår, med överspänningsskydd på ±200 VDC och skydd mot gemensamma spänningar samt 3000 VDC isolering mellan kanalerna i modulen. Hårdvaran motsvarar I-7017R-A5 och kommunikation sker via Modbus RTU eller DCON, valbart i programvaran.Detta är den grå kapslingsvarianten, levererad med beställningskoden M-7017R-A5-G CR. Den är avsedd för byggnads-, fabriks- och maskinautomation samt för utrustning för fjärrunderhåll, diagnos och test.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnosTestutrustning

M-7017R-G är en 8-kanals differentiell analog ingångsmodul för RS-485-nätverk för fjärrstyrda I/O. Varje kanal accepterar spännings- eller strömsignaler, så en och samma modul kan hantera ett brett urval av sensorer och givare. Ingångsskyddet är utformat för elektriskt krävande miljöer, med överspänningsskydd på 240 Vrms och gleich-spänningsskydd för gemensam spänning på ±200 VDC på ingångarna.Samplingshastigheten kan ställas in på normalläge (10 Hz, 0,1 % av FSR) eller snabbläge (60 Hz, 0,5 % av FSR), vilket gör att ingenjörer kan väga noggrannhet mot uppdateringshastighet. Kanalerna kan konfigureras individuellt, och modulen kommunicerar med Modbus RTU eller DCON, valbart via mjukvarukonfiguration. En inbyggd dubbel watchdog övervakar både modulen och kommunikationen.Suffixet -G identifierar versionen med grått hölje. Strömområdet 4 ~ 20 mA kräver ett externt motstånd på 125 Ω (tillval), och detektering av brutna ledningar finns endast för 4 ~ 20 mA-ingångar. Modulen är specificerad för driftstemperatur -25 ~ +75 °C och matas med +10 ~ +30 VDC.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

M-7017RC-G är en analog ingångsmodul med 8 kanaler för mätning av strömsignaler i ett RS-485-nätverk. Den inbyggda resistorn gör att strömmen kan läsas direkt från slingan, så det behövs ingen extern shuntresistor, vilket förenklar kopplingen och driftsättningen.Modulen är avsedd för tuffare installationer. Den erbjuder ±200 VDC skyddad gemensam spänning på strömingångarna, 4 kV ESD-skydd på varje anslutning och 3000 VDC isolation mellan modulen och bussen. Samplingen kan växlas mellan normalläge (10 Hz) och snabbläge (60 Hz), och öppen ledningsdetektering finns tillgänglig för 4 ~ 20 mA-ingångar.Denna variant med grått hölje (-G) kommunicerar över en enda RS-485-port med Modbus RTU eller DCON, konfigurerat via programvara. Den passar för byggnads-, fabriks- och maskinautomation samt för fjärrunderhåll, diagnos och testutrustning.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnosTestutrustning

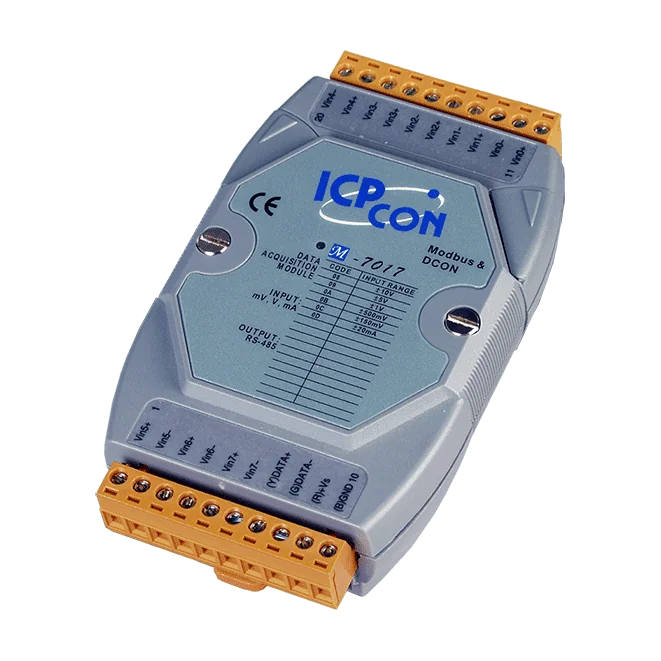

M-7017-G CR är en RS-485-analogingångsmodul med åtta differentiella kanaler, där varje kanal kan ta emot antingen spännings- eller strömsignaler inom samma ingångsområde. Ingenjörer kan konfigurera protokollet Modbus RTU eller DCON i mjukvaran, vilket gör modulen lämplig för distribuerad mätning i fjärr-I/O-nätverk.Ingångsupplösningen är 16 bitar med en noggrannhet på ±0,1 % av FSR. Spänningsområdena sträcker sig från ±150 mV till ±10 V, och strömområdena omfattar ±20 mA, 0 ~ 20 mA och 4 ~ 20 mA. Området 4 ~ 20 mA kräver ett externt motstånd på 125 Ω som tillval, och för det området finns detektering av bruten ledning. Kanalerna är isolerade från modulen med 3000 VDC och skyddade mot överspänning på ±120 VDC.Den inbyggda dubbla watchdogen övervakar både modulen och kommunikationen, och modulen är avsedd för montering på DIN-skena med en matningsspänning på +10 ~ +30 VDC. Versionen med grått hölje är RoHS-märkt.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
