M-2017 CR 8-kanals isolerad analog ingångsmodul med Modbus RTU och DCON

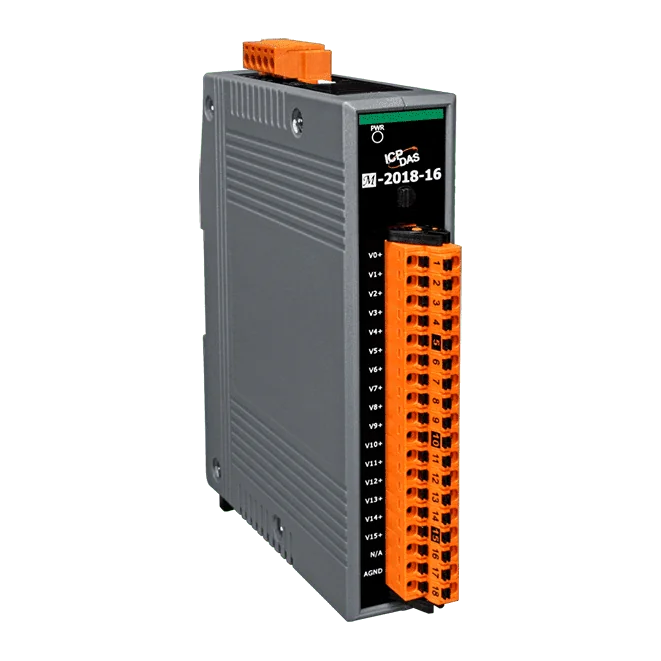

Den M-2018-16 CR är en differentiell analogingångsmodul med 16 kanaler för RS-485-nätverk. Varje kanal accepterar termoelement-, spännings- eller strömsignaler, så en och samma modul kan täcka flera sensortyper i en enda DIN-skenepunkt. Termoelementkanalerna har brottdetektering, vilket hjälper ingenjörer att snabbt upptäcka en trasig sensorslinga.Skydd på ingångssidan är inbyggt. Ingångarna tål en överspänning på 120 VDC och har EMS-skydd mot EFT, ESD och överspänningstransienter, medan 3000 VDC isolation inom modulen ger tillförlitlig drift i elektriskt störiga anläggningar. En upplösning på 16 bitar och en noggrannhet på 0,1 % av FSR ger stabila mätvärden för processövervakning.Kommunikationen sker via en RS-485-port som stöder Modbus RTU och DCON, med överföringshastigheter från 1200 till 115200 bps. En programmerbar modul- och kommunikationswatchdog hjälper modulen att återhämta sig efter fel, och enheten drivs av en matningsspänning på +10 till +48 VDC över ett driftområde på -25 till +75 °C.AnvändningsområdenTemperaturmätning med termoelementsensorer i industriell automationInsamling av spännings- och strömsignaler på RS-485 Modbus RTU- eller DCON-nätverkProcessövervakning i elektriskt krävande industrimiljöer

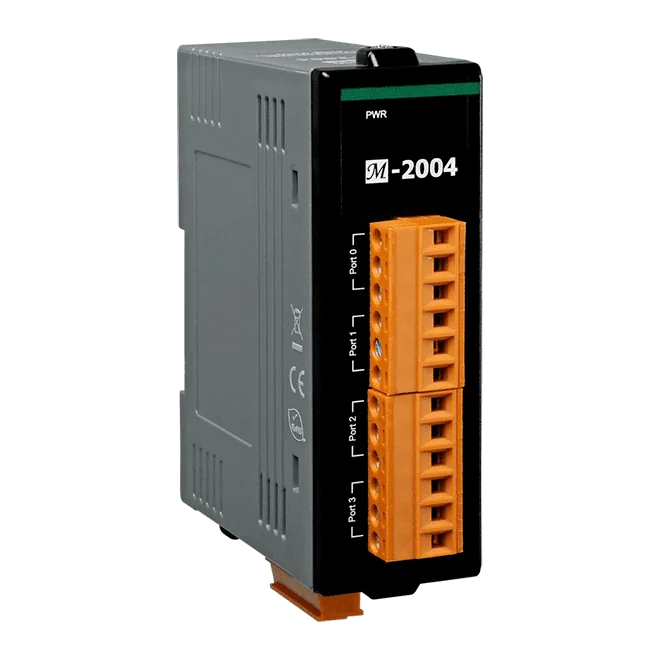

Den M-2004 CR ansluter fyra digitala temperaturgivarportar av typen DS18B20 till ett RS-485-nätverk, där varje port accepterar givaranslutningar med 2-tråd eller 3-tråd. Den passar ingenjörer som behöver flera mätpunkter åtkomliga via Modbus RTU eller DCON från en enda DIN-skenenhet.Varje port hanterar upp till 20 givare och stöder kabellängder på upp till 100 m med daisy-chain-kopplingar. DS18B20-givarna täcker -55 till +125 °C, med en specificerad noggrannhet på ±0,5 °C mellan -10 och +85 °C samt 12-bitars upplösning vid en samplingshastighet på 1 Hz.För elektriskt störda industrimiljöer har modulen EFT-, ESD- och överspänningsskydd, 3000 VDC galvanisk isolering och en programmerbar watchdog-timer. Den drivs från +10 till +48 VDC med skydd mot omvänd polaritet, inom ett driftområde på -25 till +75 °C.AnvändningsområdenMultipunktövervakning av temperatur i industriella installationerTemperaturinsamling över RS-485-nätverk med Modbus RTU eller DCON

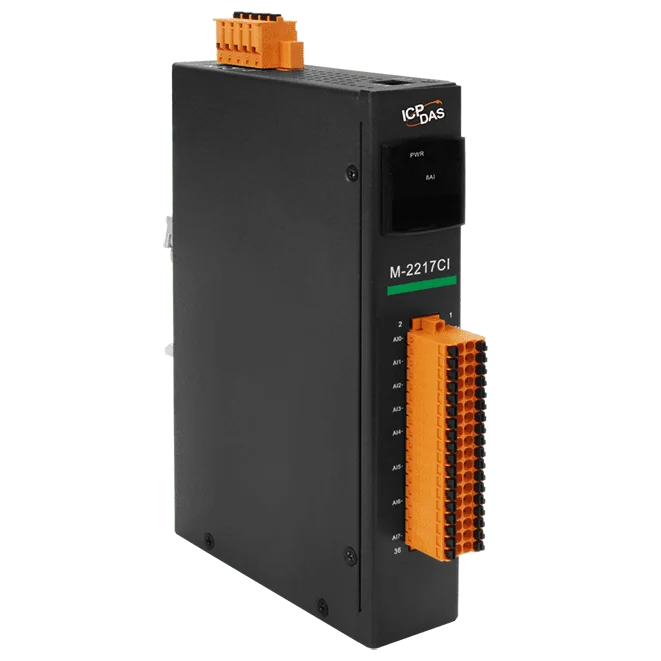

M-2217CI CR är den åttakanaliga varianten i M-2217CI-serien, utformad för att mäta analoga spännings- och strömsignaler över ett RS-485-nätverk. Var och en av de åtta differentiella kanalerna kan ställas in i programvara för spännings- eller strömingång, och varje kanal kan ges sitt eget ingångsområde, vilket passar blandade sensoruppställningar utan att hårdvaran behöver ändras.Ingenjörer väljer normalt denna variant för mätpunkter där signalintegritet och kanalisolering är viktiga. Kanal-till-kanal-isolering på 3000 VDC håller grannkanalerna åtskilda, medan 120 VDC överspänningsskydd och 50 mA överströmsskydd vid 110 VDC hjälper modulen att tåla fel på fältsidan. Tidsstämplade spännings- och strömvärden lagras för varje kanal, med 320 000 poster per kanal.Samplingen kan väljas mellan ett normalläge på 10 Hz och ett snabbläge på 200 Hz, båda angivna som totala hastigheter. Modulen är avsedd för matningsspänning på +10 till +48 VDC med skydd mot omvänd polaritet, och är avsedd för DIN-skenmontage i ett driftområde på -25 till +75 °C.AnvändningsområdenInsamling av analoga spännings- och strömsignaler från fältsensorer och givareDatalogging av tidsstämplade mätvärden för analysFlerkanalig övervakning på RS-485-nätverk i krävande industrimiljöer

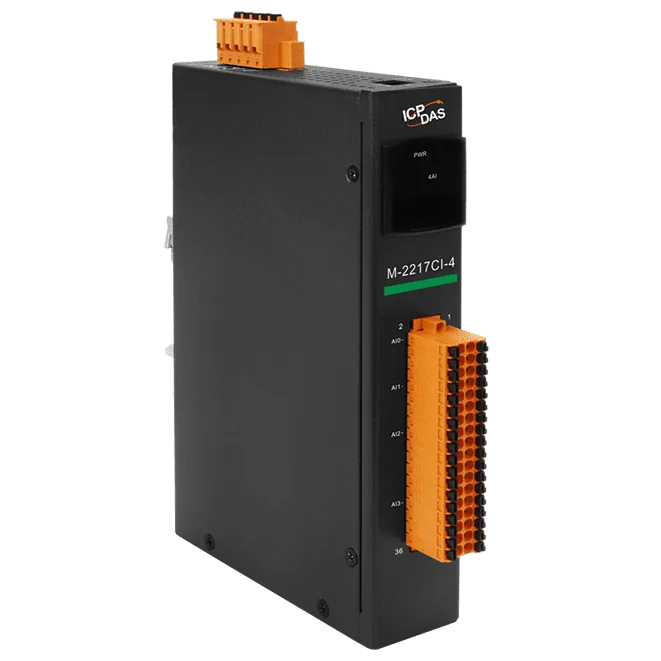

M-2217CI-4 är en differentiell analog ingångsmodul med 4 kanaler för RS-485-nätverk, avsedd för ingenjörer som behöver galvaniskt isolerade mätkanaler. Varje kanal kan ställas in i programvara för spännings- eller strömingång och konfigureras individuellt för sitt område, från ±1 V upp till ±10 V, eller 0-20 mA, 4-20 mA och ±20 mA. Detektering av bruten ledning finns på kanalerna för 4-20 mA.Modulen erbjuder ett valbart samplingsintervall på 200 Hz i snabbläge eller 10 Hz i normalläge, med tidsstämplad registrering av både spännings- och strömvärden. Med 16-bitars upplösning och en noggrannhet på 0,1 % av FSR är den ett praktiskt val för insamling av processignaler från flera punkter där spårbarhet av data är viktig.För tuffa installationsmiljöer har modulen överspänningsskydd på 120 VDC, överströmsskydd på 50 mA vid 110 VDC (max.), EMS-skydd mot EFT, ESD och överspänningspulser samt 3000 VDC isolation mellan kanalerna. Montering sker på DIN-skena, och väggmontering är möjlig med det tillvalbara satsen ASO-0015.AnvändningsområdenÖvervakning av flerkanaliga analoga sensorer och givare i industrianläggningarInsamling av processignaler där kanalerna måste vara isolerade från varandraDatalogging av spännings- och strömsignaler med tidsstämplarFjärr-I/O för RS-485-nätverk i elektriskt bullriga miljöer
