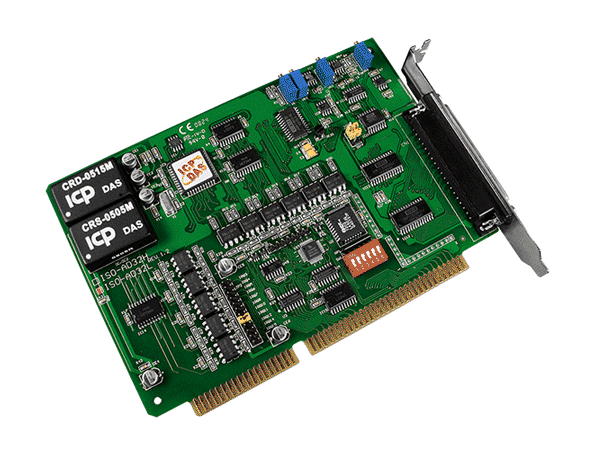

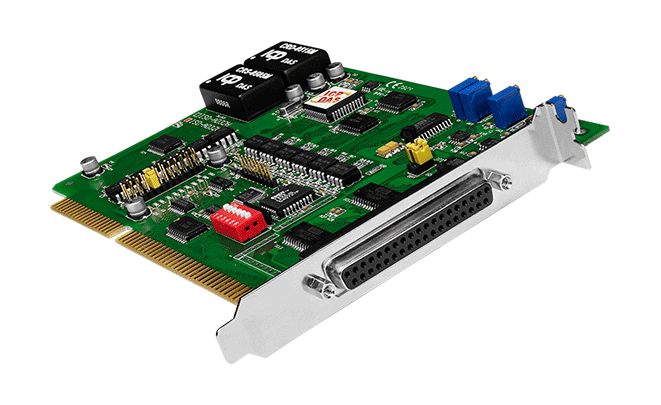

ISO-AD32L ISA-buss isolerat analogt ingångskort, 32 kanaler, 12 bitar, 200 kS/s
ISO-AD32L är ett 12-bitars isolerat analogt ingångskort för ISA-buss med 32 enkeländade kanaler, upp till 200 kS/s samplingshastighet och ett 1024-sampels FIFO för datainsamling utan luckor.
- 32 enkeländade eller 16 differentiella analoga ingångskanaler
- Maximal samplingshastighet på 200 kS/s med 12-bitars upplösning
- Inbyggt FIFO-minne på 1024 sampel för A/D-omvandling utan luckor
- Automatisk kanal- och förstärkningsskanning med mjukvaruprogrammerade inställningar
- Inbyggd DC/DC-omvandlare med 1000 VDC isolering
- Fotoisolerat skydd på 5000 Vrms
5 539,06 kr per st.
| 1-9 st. | 5 539,06 kr | |
|---|---|---|
| 10-30 st. | 5 373,22 kr | −3 % |
| 31+ st. | 5 262,66 kr | −5 % |
Produktinformation "ISO-AD32L ISA-buss isolerat analogt ingångskort, 32 kanaler, 12 bitar, 200 kS/s"
ISO-AD32L är ett isolerat 12-bitars A/D-kort i bussformat för PC/AT-kompatibla datorer. Det erbjuder 32 enkeländade eller 16 differentiella analoga ingångskanaler med en maximal samplingshastighet på 200 kS/s. Versionen med låg förstärkning (L) passar ingenjörer som behöver isolerad flerkanalig datainsamling i ett enda ISA-kortplats.
Ett inbyggt FIFO-minne på 1024 sampel stöder kontinuerlig A/D-omvandling utan luckor, angivet till 200 kS/s för en enskild kanal och 100 kS/s vid skanning av flera kanaler. Kanalval, förstärkning, ingångstyp och driftläge ställs in i mjukvaran, så kortets parametrar kan ändras utan hårdvaruinställning. Kortet använder polled dataöverföring.
Isoleringen tillhandahålls av en inbyggd DC/DC-omvandlare med en märkspänning på 1000 VDC, med fotoisolerat skydd på 5000 Vrms och ingångar som tål upp till 500 Vrms gleichtaktsspänning. D-Sub-kontakten CA-4002 ingår i leveransen.
Användningsområden
- Datainsamling
- Vågformsanalys
- Drift i tuffa miljöer
- Signalisolering
| Product type: | DAQ board |
|---|---|
| Interface: | ISA |
| Analog inputs: | 32 |
| Isolation: | 1000 VDC |
| Power input: | +5 V |
| Operating temperature: | 0 ~ +60 °C |
Specifikationer
| Hårdvara | |
|---|---|
| Kontakt | Hon-DB37 x 1 |
| Analog ingång | |
| Kanaler | 32 enkelsidig |
| Område | Förstärkning: 0,5, 1, 2, 4, 8 Bipolärt område: ±10 V, ±5 V, ±2,5 V, ±1,25 V, ±0,625 V Unipolärt område: 0 ~ 10 V, 0 ~ 5 V, 0 ~ 2,5 V, 0 ~ 1,25 V |
| Upplösning | 12-bit |
| Noggrannhet | 0,01 % av FSR ±1 LSB @ 25 °C, ±10 V |
| Samplingshastighet | 200 kS/s max. |
| Ingångsimpedans | 10 MΩ/6 Pf |
| Överspänningsskydd | Kontinuerlig ±35 Vp-p |
| Nolldrift | ±25 ppm/°C av FSR |
| FIFO-storlek | 1024 samples |
| Utlösningsläge | Programvara, pacer, extern |
| Dataöverföring | Polling |
| PC-buss | |
| Typ | ISA |
| Databuss | 8-bitars |
| Ström | |
| Förbrukning | 850 mA @ +5 V |
| Mekanisk | |
| Mått (mm) | 122 x 173 x 22 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60°C |
| Lagringstemperatur | -20 ~ +70°C |
| Luftfuktighet | 5 ~ 85 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
