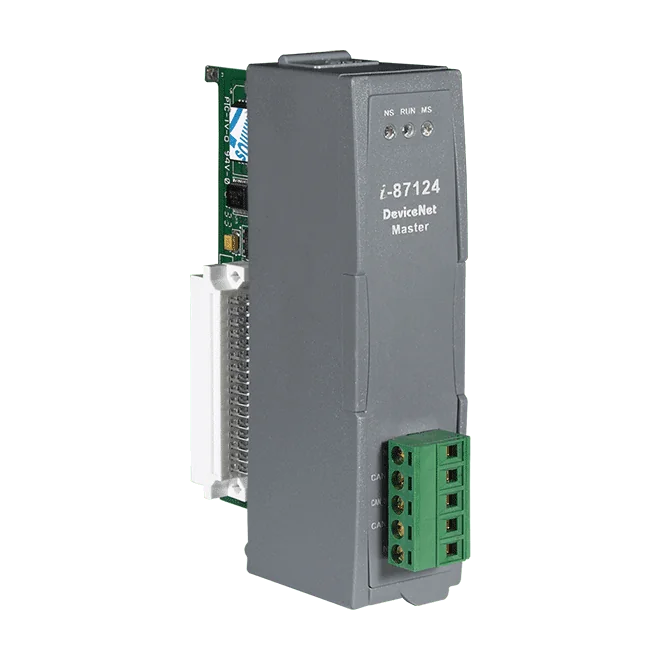

I-87124-G 1-Port DeviceNet Master-modul, CAN-buss för WinPAC/ViewPAC
DeviceNet-master-modul som lägger till en isolerad DeviceNet-port till WinPAC- eller ViewPAC-styrenheter och hanterar upp till 63 slavnoder vid 125 k, 250 k eller 500 k baud.
- DeviceNet-master på en isolerad CAN-port med 5-polig skruvterminalanslutning
- Stöder upp till 63 slavnoder, med upp till 512 ingångsbyte och 512 utgångsbyte per slav
- Poll-, Bit-Strobe- och Change Of State/Cyclic-driftlägen för I/O
- Group 2- och UCMM-funktioner med automatisk identifiering av kompatibla enheter och automatisk skanning av slavar
- Online-tillägg och -borttagning av enheter samt automatisk återanslutning efter ett brutet förbindelse
- Baudhastigheter på 125 k, 250 k och 500 k med kopplingsbar 120 Ω terminalresistor
2 683,88 kr per st.
| 1-9 st. | 2 683,88 kr | |
|---|---|---|
| 10-30 st. | 2 595,88 kr | −3 % |
| 31+ st. | 2 540,88 kr | −5 % |
Produktinformation "I-87124-G 1-Port DeviceNet Master-modul, CAN-buss för WinPAC/ViewPAC"
Med I-87124-G får WinPAC- och ViewPAC-styrenheter en DeviceNet-masterport, så att en PAC kan poll-a och hantera slavenheter i ett DeviceNet-nätverk utan separat fältbussgateway. Modulen ansluts på CAN-bussidan som en fristående CAN-styrenhet och sköter masterrollen, med stöd för upp till 63 slavnoder.
Ingenjörer som väljer denna modul får ett komplett urval av I/O-driftlägen och funktioner för nätverkshantering. Poll, Bit-Strobe och Change Of State/Cyclic-lägen stöds, tillsammans med Group 2- och UCMM-funktioner, automatisk identifiering av Group 2- och UCMM-enheter samt automatisk skanning av slavenheter. Enheter kan läggas till i eller tas bort från ett pågående nätverk, och anslutningen återupprättas automatiskt om den bryts.
För den elektriska konstruktionen är porten isolerad, med 3000 VDC för DC-till-DC och 2500 Vrms för optokoppling, och den har en kopplingsbar 120 Ω terminalresistor. Programvarustödet omfattar Windows CE med SDK:er för VB.Net 2005, C#.Net 2005 och eVC++ 4.0. Modulen är specificerad för en driftstemperatur på -25 ~ +75 ℃.
Användningsområden
- Industriell automation
- Industrimaskiner
- Byggnadsautomation
- Livsmedel och dryck
- Halvledartillverkning
- Fordons-, marin- och inbyggda styrnätverk
- Styrsystem
| Portar: | 1 |
|---|---|
| Product type: | DeviceNet master module |
| Protokoll: | DeviceNet |
| Interface: | 5-pin screw terminal, CAN bus |
| Isolation: | 3000 VDC / 2500 Vrms |
| Operating temperature: | -25 ~ +75 ℃ |
Specifikationer
| Programvara | |
|---|---|
| Drivrutin | Windows CE |
| SDK | VB.Net 2005, C#.Net 2005, eVC++ 4.0 |
| CPU-modul | |
| CPU | x86 |
| Watchdog-timer | CPU inbyggd |
| LED-indikatorer | |
| Status | NS-LED, RUN-LED, MS-LED |
| DeviceNet | |
| Styrenhet | NXP SJA1000T med 16 MHz klocka |
| Portar | 1 |
| Baudhastighet | 125 k, 250 k, 500 k |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Omkopplare för 120 Ω termineringsmotstånd |
| Protokoll | DeviceNet Volym I ver 2.0, Volym II ver 2.0 |
| CAN-specifikation | ISO-11898-2, CAN 2.0A och CAN 2.0B |
| Ström | |
| Förbrukning | 2 W |
| Mekanisk | |
| Mått (mm) | 31 x 115 x 91 (W x L x H) |
| Miljö | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Lagringstemperatur | -30 ~ +80 ℃ |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
