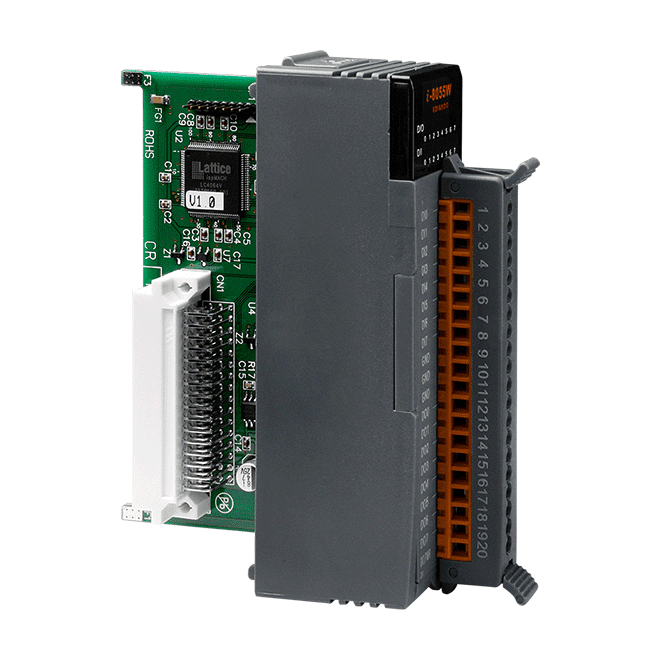

I-8055W-G 8-kan. icke-isolerad DI/DO-modul, torrkontaktingång och NPN-utgång (sink)

I-8055 CR är en PAC I/O-modul som kombinerar 8 ej isolerade digitala ingångskanaler och 8 ej isolerade digitala utgångskanaler i en enhet. Ingångarna är utformade för torrkontaktanslutningar, där en brytare eller reläkontakt till GND sätter kanalen till ON och en öppen kontakt sätter den till OFF. Utgångarna är sink-typ med öppen kollektor som kopplar till jord vid en lastspänning på +5 VDC till +30 VDC och upp till 100 mA per kanal.Varje kanals status kan kontrolleras visuellt, eftersom modulen har 16 LED-indikatorer för I/O-kanalerna samt en indikator för matning och kommunikation. Varje terminal har som standard ±4 kV ESD-skydd (IEC 61000-4-2), vilket hjälper modulen att tåla elektrostatiska urladdningar under installation och service.Den blå kapslingsversionen (beställningskod CR) är den variant som erbjuds här. Modulen passar i maskin- och byggnadsstyrskåp där ett kompakt, lågprofilerat I/O-block med enkla kontaktingångar och sink-utgångar behövs. Effektförbrukningen är högst 1 W, och enheten är specificerad för drift från -25 till +75 °C.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnosTestutrustning

I-8055-G är en digital I/O-modul ur den lågprofilerade I-8K/I-87K-serien och kombinerar åtta torrkontaktingångar med åtta utgångar av sink-typ i en och samma enhet. Den passar ingenjörer som behöver enkel kopplings- och givarsignalhantering i automationspaneler utan galvanisk isolering mellan kanalerna.Varje ingångskanal aktiveras genom att anslutas till GND och läses som öppen när den släpps, så att vanliga brytare, reläkontakter och tryckknappar kan kopplas direkt. Utgångarna är öppen kollektor-kanaler av sink-typ (NPN) med märkdata +5 VDC till +30 VDC och 100 mA per kanal. 16 LED-indikatorer visar status för I/O-kanalerna samt ström- och kommunikationsstatus.Modulen är lämpad för byggnads-, fabriks- och maskinautomation samt för fjärrunderhåll, fjärrdiagnostik och testutrustning. Det grå höljet identifierar -G-varianten, och 4 kV ESD-skydd finns på varje ingångs- och utgångskanal.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

Den I-8050W-G CR har 16 universella digitala kanaler, där var och en kan programmeras som antingen digital ingång eller digital utgång. Detta gör den till ett flexibelt val där I/O-kombinationen kan ändras eller inte är fastställd i designfasen.Varje kanal är optokopplarisolerad. Ingångarna är av sink-typ med en ON-nivå på +10 ~ +30 VDC, och utgångarna är isolerade open-collector-sink-drivare för en lastspänning på +5 ~ +30 VDC och 100 mA per kanal, med kortslutningsskydd. Utgångarnas värden vid start och säkerhetsvärden kan konfigureras.16 kanaler, var och en programmerbar som ingång eller utgång3750 VDC isolation mellan kanalerna i modulen som standard±4 kV ESD-skydd på varje terminalCertifierad enligt CE, FCC, RoHS och WEEEAnvändningsområdenAnslutning av sink-typ fältbrytare och sensorer till en styrenhetKopplning av laster upp till 100 mA per kanal med open-collector-utgångar i industriella styrskåp

I-8051 CR är en digital ingångsmodul med 16 kanaler för avläsning av torrkontakter över långa kabelsträckor. Varje kanal läses genom att anslutas till GND (PÅ) eller lämnas öppen (AV), vilket gör den lämplig för enkel övervakning av brytare, reläer och tryckknappar i manöverskåp och maskininstallationer.Alla 16 kanaler är ej isolerade och varje anslutning har ESD-skydd mot kontakturladdning på ±4 kV enligt IEC 61000-4-2. En statuslysdiod för varje ingång, samt en för matning och kommunikation, gör det enkelt att kontrollera fältkablaget och kanalstatus vid driftsättning och felsökning.Den här varianten är utförandet med blått hölje. I-8051-G finns angiven som liknande modell i samma serie.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
