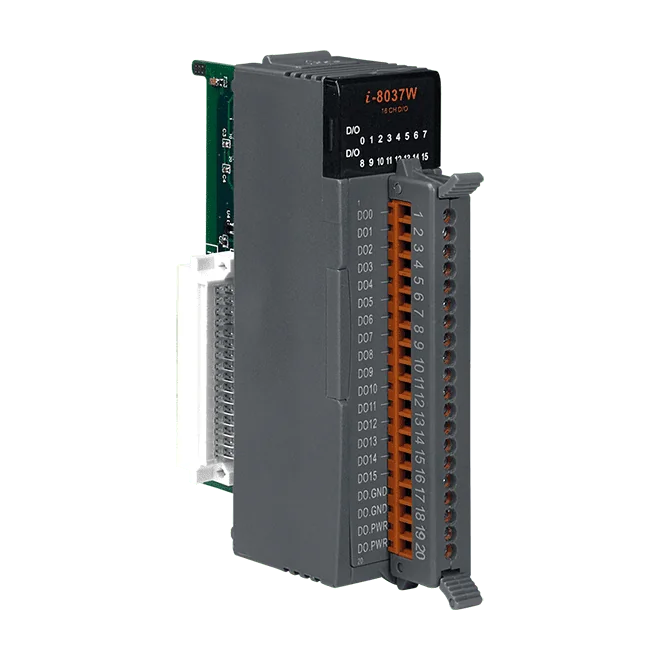

I-8037W-G Isolerad digital utgångsmodul, 16 kanaler source (PNP) 5~30 VDC
16-kanalig isolerad digital utgångsmodul av source-typ (PNP) med lastområde 5~30 VDC, 100 mA per kanal och kortslutningsskydd.
- 16 isolerade digitala utgångskanaler, source (PNP)-typ
- Lastspänning +5 ~ +30 VDC med 100 mA per kanal
- Kortslutningsskydd på utgångar av source-typ
- Konfigurerbara digitala utgångsvärden vid start och säkert läge
- 3750 VDC isolation inom modulen
- ±4 kV ESD-skydd (IEC 61000-4-2) på varje anslutning
1 429,94 kr per st.
| 1-9 st. | 1 429,94 kr | |
|---|---|---|
| 10-30 st. | 1 385,94 kr | −3 % |
| 31+ st. | 1 352,94 kr | −5 % |
Produktinformation "I-8037W-G Isolerad digital utgångsmodul, 16 kanaler source (PNP) 5~30 VDC"
I-8037W-G är en digital utgångsmodul med 16 kanaler för PAC-I/O-system. Varje kanal är optokopplarisolerad och fungerar som en utgång av source-typ (PNP), vilket innebär att den kopplar den positiva sidan av lasten. Varje kanal kan driva upp till 100 mA vid en lastspänning på +5 ~ +30 VDC.
Utgångarna är skyddade mot kortslutning, och tillstånd för digitala utgångar vid start och säkert läge kan konfigureras, så att fältsidan kan föras till ett definierat tillstånd vid uppstart eller under ett fel. Modulen ger 3750 VDC isolation inom modulen och ±4 kV ESD-skydd på varje anslutning, vilket passar elektriskt störda industriella skåp.
G-varianten i denna beställningskod levereras med RoHS-efterlevnad angiven i produktdatan. Statuslysdioder visar matning och kommunikation, samt en indikator för var och en av de 16 I/O-kanalerna.
Användningsområden
- Industriell automation
- Industrimaskiner
- Byggnadsautomation
- Livsmedel och dryck
- Halvledartillverkning
- Styrsystem
| Product type: | Digital output module |
|---|---|
| Digital outputs: | 16 |
| Isolation: | 3750 VDC |
| Operating temperature: | -25 ~ +75 °C |
Specifikationer
| Isolation | |
|---|---|
| Isolation mellan moduler | 3750 VDC |
| EMS-skydd | |
| ESD (IEC 61000-4-2) | ± 4 kV kontakt för varje anslutning |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation 16 x I/O |
| Digital utgång | |
| Kanaler | 16 |
| Typ | Isolerad öppen kollektor |
| Sänk/Källa (NPN/PNP) | Källa |
| Lastspänning | +5 ~ +30 VDC |
| Lastström | 100 mA/kanal |
| Ström | |
| Förbrukning | 0,9 W max. |
| Mekanisk | |
| Mått (mm) | 30 x 102 x 115 (W x L x H) |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
