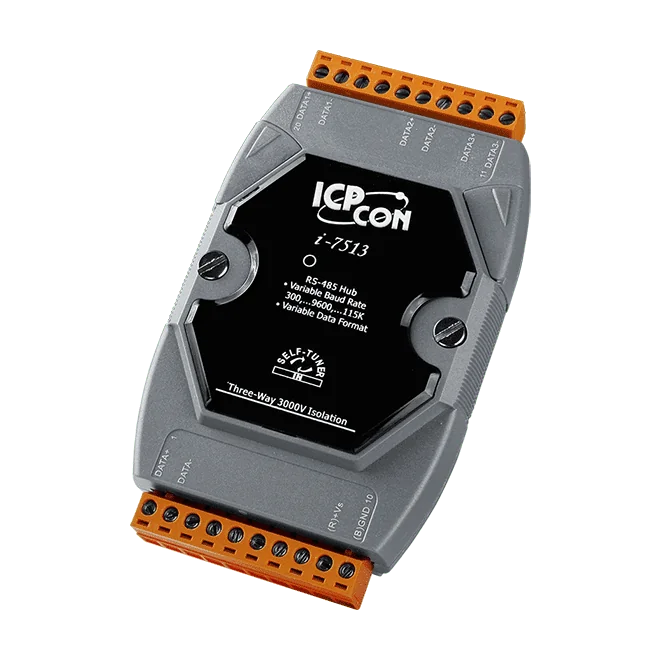

I-7513-G RS-485 Aktiv stjärnkopplingshubb, 3 utgångar med galvanisk isolering
Trekanalig RS-485 aktiv stjärnkopplingshubb med 3000 VDC trevägsisolering och automatisk riktningsstyrning. Grått hölje, DIN-skenmonterad.
- RS-485 aktiv stjärnkopplingshubb med en masteringång och tre slavutgångar
- Automatisk RS-485-riktningsstyrning
- 3000 VDC trevägsisoleringsskydd
- Oberoende drivkrets på varje utgångskanal, upp till 1200 m per kanal
- Hubb- och repeaterfunktioner gör att utgångar kan kaskadkopplas till ytterligare hubbar
- ESD-skydd för RS-485-datalinjen
1 514,96 kr per st.
| 1-9 st. | 1 514,96 kr | |
|---|---|---|
| 10-30 st. | 1 449,10 kr | −4 % |
| 31+ st. | 1 372,25 kr | −9 % |
Produktinformation "I-7513-G RS-485 Aktiv stjärnkopplingshubb, 3 utgångar med galvanisk isolering"
Den I-7513-G delar upp en RS-485-masterlänk i tre oberoende drivna RS-485-utgångar, så att en enda buss kan förgrenas till flera slavgrenar. Varje utgångskanal har egen drivkrets och är specificerad för upp till 1200 m kabel (4 000 ft).
Eftersom enheten fungerar både som hubb och repeater kan vilken utgångskanal som helst mata en annan hubb, vilket gör att stjärnkopplade RS-485-nätverk kan byggas upp i steg. Isoleringen är införd i gränssnittskretsarna på ingång och utgång, vilket ger trevägsisolering mellan de anslutna segmenten.
Idealisk för ingenjörer som konstruerar RS-485-stjärntopologier och behöver elektrisk separation mellan grenarna. Varianten -G levereras med grått hölje och är avsedd för DIN-skenmontering inom driftområdet -25 ~ +75 °C.
Tillämpningar
- RS-485-stjärnkopplade nätverk
- Förgrening av en enda RS-485-buss till flera slavgrenar
- Utökning av RS-485-nätverk med kaskadkopplade hubbar
- Elektrisk separation av RS-485-segment i industriella seriella kommunikationssystem
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Gränssnitt: | RS-485 |
| Hölje: | Plast |
| Montering: | DIN-skena |
| Portar: | 1 ingång, 3 utgångar |
| Produkttyp: | RS-485-hubb |
| Strömingång: | +10 ~ +30 VDC |
| Isolation: | 3000 VDC |
Specifikationer
| Isolation | |
|---|---|
| Trevägsisolering | 3000 VDC |
| EMS-skydd | |
| ESD (IEC 61000-4-2) | Ja |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation |
| COM-portar | |
| Portar | 1 x RS-485 ingång (Master) 3 x RS-485 utgång (Slav) |
| Baudhastighet | 300 ~ 115200 bps |
| Ström | |
| Ingångsområde | +10 VDC ~ +30 VDC (icke-isolerad) |
| Förbrukning | 2.16 W |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 72 x 35 x 122 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +75 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Liknande produkter

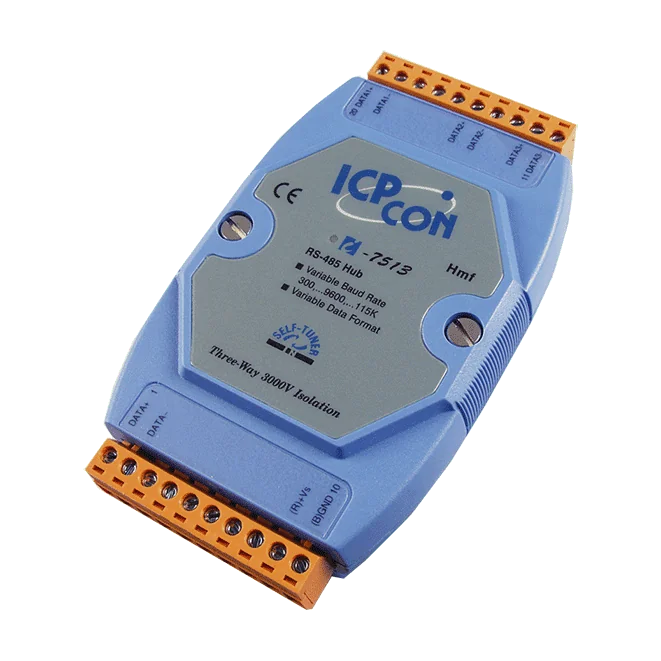

I-7513 CR är en treväga isolerad aktiv stjärnkopplare för RS-485 avsedd för ingenjörer som behöver dela upp en seriell buss i flera oberoende segment. Var och en av de tre utgångskanalerna har sin egen drivkrets, så ett fel eller en lång ledning på en gren behöver inte påverka de andra.Funktionerna som hubb och repeater gör att varje utgångskanal kan mata en annan hubb, vilket gör det praktiskt att utöka ett RS-485-nätverk och bygga ut en stjärntopologi. Isoleringen är införd i in- och utgångarnas gränssnittskretsar och ger 3000 VDC treväg-isolering mellan de anslutna segmenten.Automatisk riktningsstyrning för RS-485 och ESD-skydd på datalinjen förenklar kabeldragningen och skyddar bussen. Denna CR-beställningskod har det blå höljet och levereras med en plastkapsling för montering på DIN-skena.TillämpningarAktiva stjärnkopplingar för RS-485Utökad räckvidd för seriella RS-485-nätverk

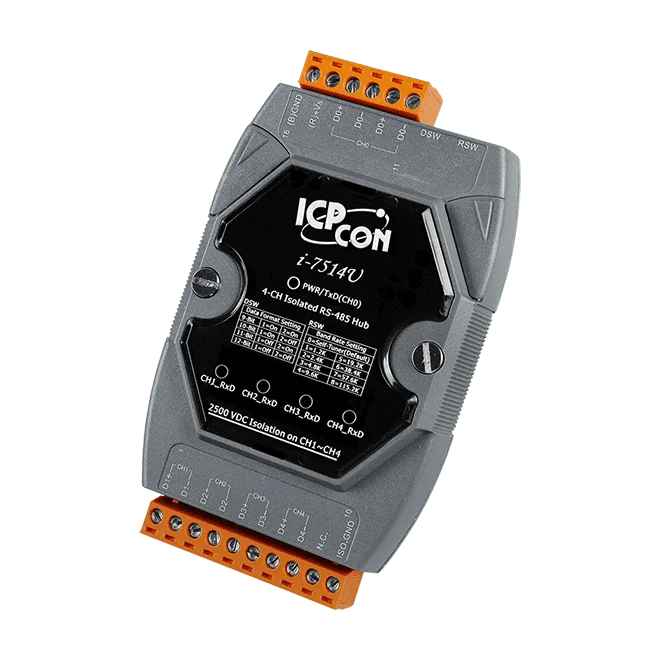

I-7514U-G CR är en aktiv RS-485-stjärnhubb för att förlänga eller dela upp en seriell buss. En RS-485-ingång ansluts till mastern, och var och en av de fyra utgångarna har egen drivkrets, så data från mastern vidarebefordras samtidigt till alla fyra slavgrenarna.Baudhastigheten kan hanteras automatiskt eller vara fast. Självinställningsläget (Self-Tuner) accepterar 300 ~ 115200 bps, medan det fasta läget, som ställs med vridomkopplare, körs från 1200 ~ 115200 bps och passar för långa eller förlustbenägna kabelsträckor och elektriskt brusiga miljöer. Om en ansluten enhet går sönder isolerar kortslutningsskyddet dess gren så att de återstående utgångarna fortsätter att fungera. Varje kanal har dessutom en 120 Ω-termineringsresistor som väljs med jumper och som är avstängd som standard.Varianten med grått hölje levereras med plasthölje, 2500 VDC intern isolation i modulen och en icke-isolerad strömingång på +10 VDC ~ +30 VDC. Hubbar kan kopplas i kedja för att nå 256 kanaler, och lysdioder visar matning samt sändnings- och mottagningsaktivitet.AnvändningsområdenStjärnkopplad distribution av RS-485-nätverkFörlängning av räckvidden för seriell buss på långa eller brusiga linjerDelning av en RS-485-port på mastern till flera slavenheter
