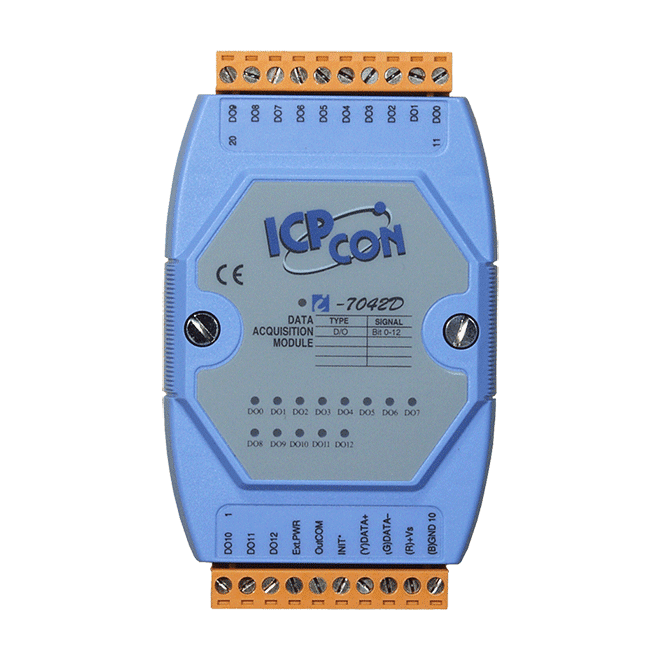

I-7042D 13-ch isolerad digital utgångsmodul med LED-display, DCON

I-7042 CR är en digital utgångsmodul med 13 kanaler för RS-485-nätverk som använder DCON-protokollet. Varje kanal använder optokopplarisolering och en open collector-utgång av sink-typ med märkdata +3,5 till +50 VDC och 100 mA per kanal, med 3750 Vrms isolering inuti modulen.Utgångarnas värden vid start och säkra värden är programmerbara, så att utgångarna kan sättas i ett definierat läge vid uppstart eller när kommunikationen bryts. En inbyggd dubbel watchdog stödjer återhämtning i obemannade installationer. Denna beställningskod med blått hölje passar ingenjörer som behöver isolerade likspänningsutgångar på en DIN-skenmodul med ett brett driftstemperaturområde på -25 till +75 °C.Jämfört med de icke-isolerade I-7043-serierna erbjuder I-7042 kanalisolering. Varianten I-7042D har dessutom 13 LED-indikatorer för övervakning av kanalstatus, vilka inte ingår i denna kod.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnosTestutrustning

I-7043 CR är en digital utgångsmodul med 16 kanaler för RS-485-nätverk som använder DCON-protokollet. Varje av de 16 öppen kollektor-utgångarna är av sink-typ (NPN) och klarar 100 mA per kanal, med en lastspänning på +10 ~ +30 VDC.Till skillnad från den isolerade I-7042 är kanalerna på denna modul inte isolerade. Tillståndet vid uppstart och säkerhetsvärdena är båda programmerbara, så utgångarna kan ges ett definierat startläge, och en inbyggd dubbel watchdog övervakar modulen och kommunikationen.Denna variant med blått hölje har en enda lysdiod för ström och kommunikation. I-7043D har dessutom 16 lysdioder för övervakning av statusen på DO-kanalerna.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnosTestutrustning

I-7043D CR är en digital utgångsmodul med 16 kanaler för RS-485-nätverk för fjärr-I/O. Varje kanal driver en NPN-sink-utgång av typen öppen kollektor med en märkbelastning på 10 ~ 30 VDC och 100 mA per kanal. En statusindikator (LED) för varje kanal gör det enkelt att se utgångstillståndet direkt vid skåpet.Både startvärde och säkert utgångsvärde kan programmeras, så att utgångarna kan sättas i ett definierat läge när modulen startar eller när kommunikationen bryts. Modulen har en inbyggd dubbel watchdog för övervakning av modulen och kommunikationslänken. Eftersom utgångarna inte är isolerade passar enheten för tillämpningar där isoleringskraven hanteras på annat ställe i systemet.Kommunikationen sker med DCON-protokollet över en enda RS-485-port med valbara baudhastigheter från 1200 till 115200 bps och flera dataformat. Modulen monteras på DIN-skena och fungerar vid -25 ~ +75 °C, vilket gör den till ett praktiskt val för automation i byggnader, fabriker och maskiner.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

M-7043-G CR är en digital utgångsmodul med 16 kanaler för RS-485-nätverk för fjärr-I/O. Varje kanal är en öppen kollektor av sänkande typ (sink) med en lastspänning på +10 ~ +30 VDC och 100 mA per kanal, vilket gör att den kan koppla reläer, indikatorer och andra laster utan galvanisk isolering mellan kanalerna.Modulen kommunicerar via en enda RS-485-port med Modbus RTU eller DCON, vilket väljs med konfigurationsprogramvaran, med överföringshastigheter från 1200 till 115200 bps. Utgångarnas startvärde och säkerhetsvärde är båda programmerbara, och en inbyggd dubbel watchdog stöder återställning vid kommunikations- eller modulfel. Gråa höljesvarianten (-G) är modellen att välja när husets färg är viktig. Till skillnad från M-7043D har denna version inga lysdioder per kanal, endast en enda status-lysdiod för ström och kommunikation.Modulen monteras på DIN-skena och är specificerad för -25 ~ +75 °C och passar för byggnads-, fabriks- och maskinautomation samt för installationer för fjärrunderhåll, fjärrdiagnos och testutrustning.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnosTestutrustning

M-7043D-G är en digital utgångsmodul med 16 kanaler för RS-485-nätverk för fjärrstyrd I/O. Varje kanal använder en utgång av typen öppen kollektor (sink) med märkdata +10 ~ +30 VDC och 100 mA per kanal, vilket gör att laster kan kopplas direkt från en gemensam likströmsförsörjning utan galvanisk isolering mellan kanalerna.En lysdiod på varje kanal visar utgångens status, vilket gör driftsättning och felsökning snabbare vid skåpet. Modulen kommunicerar över en enda RS-485-port med Modbus RTU eller DCON, som väljs via programvara, och stöder överföringshastigheter från 1200 till 115200 bps. Start- och säkerhetsvärden kan båda programmeras, och en inbyggd dubbel watchdog hjälper utgångarna att återgå till ett definierat läge om kommunikationen avbryts.Hårdvaruspecifikationen motsvarar I-7043(D). Varianten med grått hölje är avsedd för montering på DIN-skena och har ett driftområde på -25 ~ +75 °C.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
