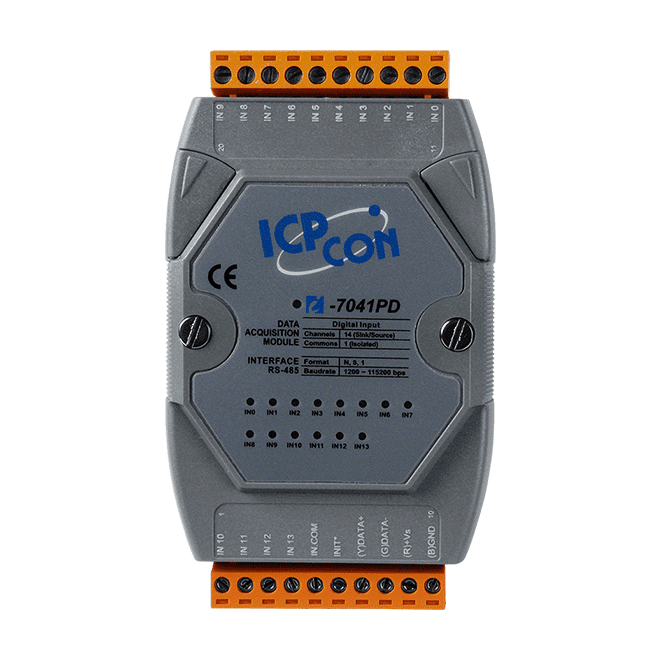

I-7041PD-G 14-kan. isolerad digital ingångsmodul med LED, DCON RS-485

I-7041P-G CR är en isolerad digital ingångsmodul med 14 kanaler ur I-7000-serien för fjärrstyrd I/O över RS-485. Varje kanal är optokopplarisolerad och kan kopplas som sink- eller source-ingång, vilket gör att en och samma modul passar ett brett urval av fältenheter. Den här P-versionen med grått hölje är avsedd för våta kontaktsignaler på 19~30 VDC och saknar lysdioder för kanalindikering.Varje kanal kan dessutom användas som 16-bitars räknare med högsta räknevärde 65535, vilket gör modulen användbar för puls- och händelseräkning utan extra hårdvara. Den inbyggda dubbla watchdogen hjälper till att övervaka både modulen och kommunikationen i obevakade installationer.Modulen kommunicerar via en RS-485-port med DCON-protokollet på 1200 till 115200 bps, dataformat N, 8, 1. Den är specificerad för driftområdet -25 ~ +75 °C och monteras på DIN-skena.AnvändningsområdenTill/från-styrningIndustriell automationIndustrimaskinerByggnadsautomationLivsmedels- och dryckessystemHalvledartillverkningStyrsystem

Den I-7041 CR är en digital ingångsmodul med 14 kanaler och optokopplarisolering, utformad för att föra in på/av-signaler från fältet till ett RS-485 DCON-nätverk. Kopplingen kan konfigureras för antingen sink- eller source-typ av ingångar, så samma modul passar en rad olika fältenhetsuppställningar.Varje kanal kan användas som 16-bitars räknare med maximalt antal 65535 och en ingångsfrekvens på 100 Hz, med en minsta pulsbredd på 5 ms. Modulen har en inbyggd dubbel watchdog, där modul- och kommunikationswatchdogen är programmerbara, samt 3750 VDC isolering mellan modulens delar.Denna variant med blått hölje saknar LED-indikatorer och använder standardtrösklarna för ingångarna, med en PÅ-nivå på högst +1 VDC och en AV-nivå på +4 ~ 30 VDC. Den matas från +10 ~ +30 VDC med skydd mot omvänd polaritet och drar 0,2 W. Den lämpar sig för:På/av-styrningIndustriell automation och maskinerByggnadsautomationLivsmedels- och dryckessystemHalvledartillverkningStyrsystemAnvändningsområdenPå/av-styrningIndustriell automationIndustrimaskinerByggnadsautomationLivsmedels- och dryckessystemHalvledartillverkningStyrsystem

I-7041D CR är en isolerad digital ingångsmodul med 14 kanaler ur I-7000-serien för RS-485, avsedd för ingenjörer som behöver pålitlig på/av-avkänning med status synlig direkt på modulen. Varje kanal är optokopplarisolerad och kan kopplas för antingen sink- eller source-ingång, så samma enhet passar ett flertal kopplingsscheman för fältenheter.Varje kanal kan dessutom användas som 16-bitars räknare med maxvärde 65535, vilket gör modulen användbar för puls- och händelseräkning. LED-indikatorerna visar tillståndet för varje digital ingång i realtid, och 3750 VDC isolation mellan modulens delar underlättar en säkrare integrering i styrskåp.Denna variant med blått hölje använder standardnivån 4~30 VDC för ingångarna och har en effektförbrukning på 1,0 W. Den kommunicerar över en enda RS-485-port med DCON-protokollet vid 1200~115200 bps och monteras på DIN-skena med ett driftområde på -25 ~ +75 °C.AnvändningsområdenAlla typer av på/av-styrningIndustriell automationIndustrimaskinerByggnadsautomationLivsmedels- och dryckessystemHalvledartillverkningStyrsystem

I-7042 CR är en digital utgångsmodul med 13 kanaler för RS-485-nätverk som använder DCON-protokollet. Varje kanal använder optokopplarisolering och en open collector-utgång av sink-typ med märkdata +3,5 till +50 VDC och 100 mA per kanal, med 3750 Vrms isolering inuti modulen.Utgångarnas värden vid start och säkra värden är programmerbara, så att utgångarna kan sättas i ett definierat läge vid uppstart eller när kommunikationen bryts. En inbyggd dubbel watchdog stödjer återhämtning i obemannade installationer. Denna beställningskod med blått hölje passar ingenjörer som behöver isolerade likspänningsutgångar på en DIN-skenmodul med ett brett driftstemperaturområde på -25 till +75 °C.Jämfört med de icke-isolerade I-7043-serierna erbjuder I-7042 kanalisolering. Varianten I-7042D har dessutom 13 LED-indikatorer för övervakning av kanalstatus, vilka inte ingår i denna kod.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnosTestutrustning
