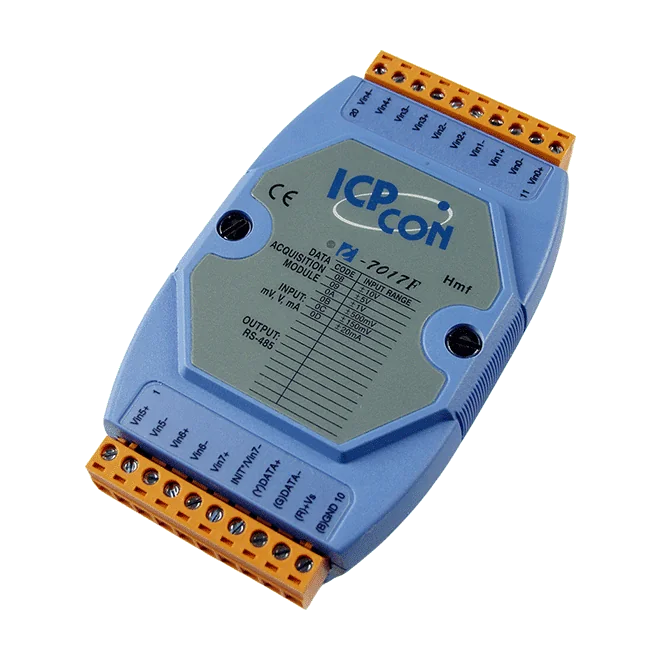

I-7017F 8-kanalig analogingång, snabb sampling, DCON RS-485
16-bitars RS-485 analogingångsmodul med 8 differentiella eller 6 differentiella plus 2 enkelsidiga kanaler, spännings- och strömingångar och ett snabbt samplingsläge på 60 Hz.
- Snabbt samplingsläge på 60 Hz, valbart mot normalläget på 10 Hz
- 16-bitars upplösning med spännings- och strömingångsområden
- 8 differentiella eller 6 differentiella plus 2 enkelsidiga kanaler, valt med jumper
- Detektering av brott i givarledning för 4 ~ 20 mA-ingångar
- 3000 VDC isolering inne i modulen och ±120 VDC överspänningsskydd
- Inbyggd dubbel watchdog för modul och kommunikation
2 375,89 kr per st.
| 1-9 st. | 2 375,89 kr | |
|---|---|---|
| 10-30 st. | 2 309,90 kr | −3 % |
| 31+ st. | 2 265,90 kr | −5 % |
Produktinformation "I-7017F 8-kanalig analogingång, snabb sampling, DCON RS-485"
I-7017F CR är en analogingångsmodul med 8 kanaler för RS-485-nätverk som använder DCON-protokollet. Kanalerna kan konfigureras som åtta differentiella ingångar eller som sex differentiella och två enkelsidiga ingångar, vilket väljs med en jumper. Både spännings- och strömsignaler accepteras, med 16-bitars upplösning på alla kanaler.
Den snabbsamplande versionen låter ingenjören välja mellan ett snabbt läge på 60 Hz och ett normalt läge på 10 Hz, där man avväger noggrannhet mot uppdateringshastighet. Strömingångar kräver ett externt tillvalsmotstånd på 125 Ω, och detektering av brott i givarledning finns tillgänglig för 4 ~ 20 mA-signaler. Inbyggda dubbla watchdog-funktioner och 3000 VDC isolering inne i modulen stödjer tillförlitlig drift i automations- och övervakningsinstallationer.
Varianten med blått hölje levereras med RoHS-kompatibel konfiguration. Dess DIN-skenmontage, matningsingång på 10 ~ +30 VDC och driftområde på -25 ~ +75 °C passar elskåp inom byggnads-, fabriks- och maskinautomation, samt för fjärrdiagnos och testutrustning.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnos
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | Analog Input Module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Analog inputs: | 8 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| Isolation mellan moduler | 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±2 kV kontakt för varje terminal |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation |
| Analog ingång | |
| Kanaler | 6 differentiella och 2 enkeländade, eller 8 differentiella |
| Typ | Spänning Ström |
| Område | Spänning: ±150 mV, ±500 mV, ±1V, ±5 V, ±10 V Ström: ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (kräver ett valfritt externt 125 Ω-motstånd) |
| Upplösning | 16-bit |
| Noggrannhet | Normalt läge: ±0,1 % av FSR Snabbt läge: ±0,5 % av FSR (endast för I-7017F) |
| Samplingshastighet | Normalt läge: 10 Hz Snabbt läge: 60 Hz (endast för I-7017F) |
| Ingångsimpedans | 20 MΩ |
| Skydd mot gemensam spänning | ±15 VDC |
| Överspänningsskydd | ±120 VDC |
| COM-portar | |
| Portar | 1 x RS-485 |
| Baudhastighet | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +10 ~ +30 VDC |
| Förbrukning | 1.3 W |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
