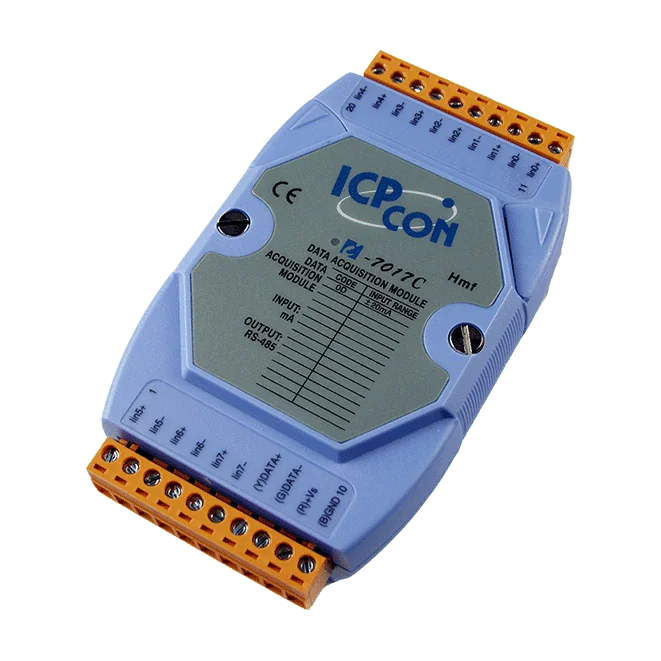

I-7017C 8-ch strömingångsmodul, RS-485 DCON fjärr-I/O
I-7017C CR är en 8-kanalig RS-485 strömingångsmodul som använder DCON-protokollet, med inbyggt 125 Ω motstånd för direkt mätning av 0 ~ 20 mA och 4 ~ 20 mA.
- Åtta differentiella strömingångar med områdena ±20 mA, 0 ~ 20 mA och 4 ~ 20 mA
- Inbyggt 125 Ω ingångsmotstånd för direkt strömmätning
- Brottdetektering på ledningen för 4 ~ 20 mA-ingångar
- 16-bitars upplösning; noggrannhet ±0,1 % av FSR vid 10 Hz normal samplingshastighet
- 3000 VDC isolering inne i modulen och ±4 kV kontakt-ESD-skydd per anslutning
- En RS-485-port, 1200 ~ 115200 bps, DCON-protokoll
2 375,89 kr per st.
| 1-9 st. | 2 375,89 kr | |
|---|---|---|
| 10-30 st. | 2 309,90 kr | −3 % |
| 31+ st. | 2 265,90 kr | −5 % |
Produktinformation "I-7017C 8-ch strömingångsmodul, RS-485 DCON fjärr-I/O"
The I-7017C CR är en RS-485 fjärr-I/O-modul som tar emot åtta differentiella strömingångar och rapporterar mätvärdena via DCON. Varje kanal har ett inbyggt 125 Ω ingångsmotstånd, så sensorslingor kan mätas direkt utan extern shunt. Mätområdena är ±20 mA, 0 ~ 20 mA och 4 ~ 20 mA, med 16-bitars upplösning.
Brottdetektering på ledningen finns för 4 ~ 20 mA-ingångar, vilket hjälper till att identifiera en bruten sensorslinga i fält. I normalläge samplar modulen med 10 Hz och en noggrannhet på ±0,1 % av FSR. Denna variant är fast i normalläge; det justerbara snabbsamplingsläget finns endast i modellerna I-7017FC.
Skyddsfunktionerna omfattar 3000 VDC isolering inne i modulen, ±4 kV kontakt-ESD-skydd på varje anslutning och en programmerbar watchdog för modul och kommunikation. Enheten drivs från +10 ~ +30 VDC med skydd mot felaktig polaritet och monteras på DIN-skena, med ett driftområde på -25 ~ +75 °C.
Tillämpningar
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnos
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | Remote I/O module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Analog inputs: | 8 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| Isolation mellan moduler | 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal |
| Överspänning (IEC 61000-4-5) | ±0,5 kV för nätledning |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation |
| Analog ingång | |
| Kanaler | 8 differentiella |
| Typ | Ström |
| Område | ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA |
| Upplösning | 16-bit |
| Noggrannhet | Normalt läge: ±0,1 % av FSR Snabbt läge: ±0,5 % av FSR (endast för I-7017FC) |
| Samplingshastighet | Normalt läge: 10 Hz Snabbt läge: 60 Hz (endast för I-7017FC) |
| Ingångsimpedans | Ström: 125 Ω |
| Skydd mot gemensam spänning | ±15 VDC |
| Överströmsskydd | 50 mA vid 110 VDC |
| Detektering av öppen ledning | Endast för 4 ~ 20 mA |
| COM-portar | |
| Portar | 1 x RS-485 |
| Baudhastighet | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (E, 8, 2) |
| Protokoll | DCON |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +10 ~ +30 VDC |
| Förbrukning | 1.3 W |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
