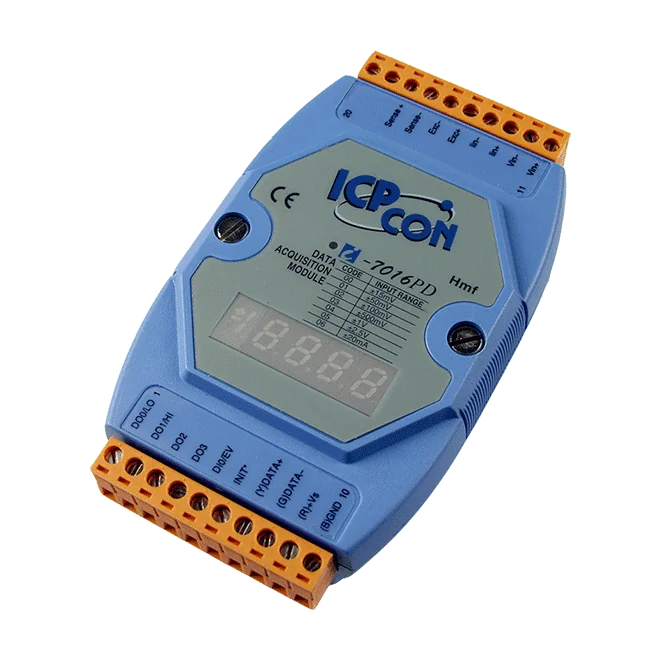

I-7016PD Töjningsmätarmodul, 1-kanal 6-tråd med LED-display
1-kanalig 6-tråds ingångsmodul för fullbrygga töjningsgivare med 16-bitars upplösning, linjär mappning och LED-display, för långdistansmätning av lastceller över RS-485 DCON.
- 1-kanalig ingång för fullbrygga töjningsgivare med 16-bitars upplösning och ±0,05 % av FSR-noggrannhet
- 6-trådsanslutning med sensorledningar för långdistansmätning och kompensation av spänningsfall
- Linjär mappningsfunktion som direkt omvandlar mätdata till vikt- eller kraftvärden
- 5-siffrig 7-segments LED-display för lokal avläsning
- Excitationsspänningsutgång 0 ~ +10 V, driveffekt upp till 40 mA
- 1 digital ingång för händelseräknare på 50 Hz och 4 digitala utgångar med öppen kollektor med alternativ för hög-/lågslarm
3 431,84 kr per st.
| 1-9 st. | 3 431,84 kr | |
|---|---|---|
| 10-30 st. | 3 321,85 kr | −3 % |
| 31+ st. | 3 255,85 kr | −5 % |
Produktinformation "I-7016PD Töjningsmätarmodul, 1-kanal 6-tråd med LED-display"
Modulen I-7016PD CR omvandlar signaler från fullbrygga töjningsgivare och lastceller till värden som direkt kan skalas till vikt- eller kraftenheter. En användardefinierad linjär mappningstabell omvandlar råmätningarna till tekniska värden, så att värdsystemet får användbara data utan extra omvandlingslogik. 6-trådsanslutningen innehåller sensorledningar som mäter excitationsspänningen vid givaren, vilket hjälper modulen att kompensera för spänningsfall längs långa kabelsträckor.
Denna blåhöljda 1-kanalsvariant har en 5-siffrig 7-segments LED-display för lokal avläsning och kommunicerar via en enda RS-485-port med DCON-protokollet vid 1200 ~ 115200 bps. Den har även en excitationsspänningsutgång på 0 ~ +10 V, en digital ingång för händelseräknare på 50 Hz samt fyra digitala utgångar med öppen kollektor som kan ställas in för allmänt bruk eller för hög-/lågslarm. Isoleringen mellan moduler är klassad för 3000 VDC.
Välj denna modell framför 4-tråds I-7016D eller I-7016 när givaren är placerad långt från modulen, eller när mätnoggrannheten beror på stabil excitation vid bryggan. För korta sträckor och kostnadskänsliga tillämpningar kan 2-kanaliga 4-trådsmodeller i serien vara ett bättre val. Modulen monteras på DIN-skena och är klassad för drift vid -25 ~ +75 °C.
Användningsområden
- Lastceller och vägningssystem
- Kraftmätning med töjningsgivare
- Mätning med långdistansgivare i industrimiljöer
- Högprecis datainsamling från töjningsgivare
| Portar: | 1 |
|---|---|
| Product type: | Strain gauge input module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Digital inputs: | 1 |
| Digital outputs: | 4 |
| Analog inputs: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Display | |
| Typ | 5-siffrig 7-segments LED-display (Endast för I-7016D, I-7016PD) |
| Isolation | |
| Isolation mellan moduler | I-7016(D): 1500 VDC I-7016P(D): 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation |
| Digital ingång/räknare | |
| Kanaler | 1 |
| Typ | Torr kontakt |
| Sänk/Källa (NPN/PNP) | Källa |
| Spänningsnivå för TILL | Nära GND |
| Spänningsnivå för FRÅN | Öppen |
| Max. antal | 65535 (16-bitars) |
| Frekvens | 50 Hz |
| Ingångsimpedans | 3 kΩ |
| Överspänningsskydd | ±30 VDC |
| Digital utgång | |
| Kanaler | 4 |
| Typ | Öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +3,5 ~ +50 VDC |
| Lastström | 30 mA/kanal |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Töjningsgivare, ingång för lastcell | |
| Kanaler | I-7016(D): 2 I-7016P(D): 1 |
| Typ | Helbrygga töjningsgivare Spänning Ström |
| Område | Spänning: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V och ±2,5 V Ström: ±20 mA |
| Kabeldragning | I-7016(D): 4-tråd I-7016P(D): 6-tråd |
| Noggrannhet | ±0,05 % av FSR |
| Upplösning | 16-bit |
| Samplingshastighet | I-7016(D): 1-kanalsläge: 10 Hz 2-kanalsläge: 2 Hz (totalt) I-7016P(D): 10 Hz |
| Impedans | 20 MΩ |
| Mätning på långa avstånd | Ja, endast för I-7016P(D) |
| Överspänningsskydd | ±5 VDC |
| Excitationsspänningsutgång | |
| Kanaler | 1 |
| Område | 0 ~ +10 V |
| Upplösning | 16-bit |
| Noggrannhet | ±0,05 % av FSR |
| Max. belastningsström | 40 mA |
| Värde vid påslagning | Programmerbar |
| COM-portar | |
| Portar | 1 x RS-485 |
| Baudhastighet | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +10 ~ +30 VDC |
| Förbrukning | I-7016: 2.4 W I-7016D: 3.0 W I-7016P(D): 1.3 W |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
