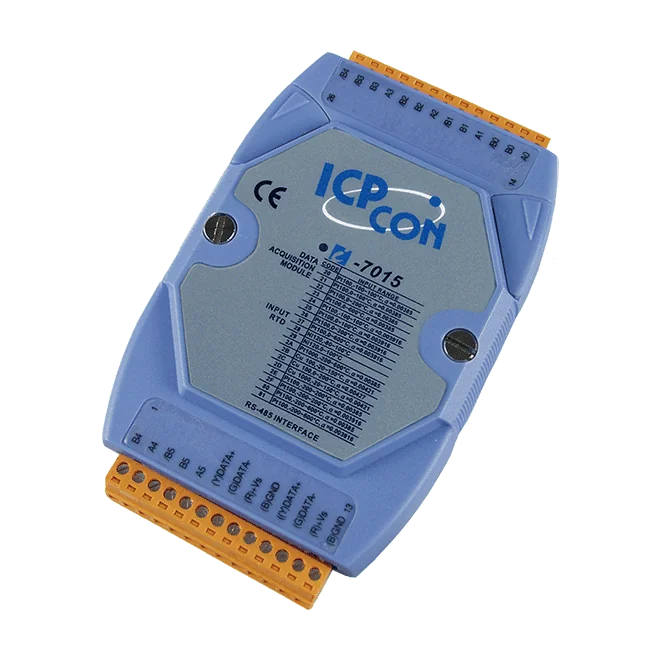

I-7015 6-ch RTD-ingångsmodul, DCON-protokoll, 16-bit
RTD-ingångsmodul med sex kanaler för Pt100, Pt1000 och andra RTD-sensorer, med 16 bitars upplösning, detektering av öppen ledning och RS-485 DCON-kommunikation.
- Sex RTD-ingångskanaler med individuell kanalkonfiguration
- Stöder Pt100-, Pt1000-, Ni120-, Cu50-, Cu100- och Cu1000-sensorer
- 16 bitars upplösning med en noggrannhet på ±0,05 % av FSR
- Detektering av öppen ledning på RTD-ingångarna
- RS-485-port med DCON-protokoll, 1200 till 115200 bps
- Inbyggd dubbel watchdog och 3000 VDC isolering mellan kanaler och modul
3 244,85 kr per st.
| 1-9 st. | 3 244,85 kr | |
|---|---|---|
| 10-30 st. | 3 145,86 kr | −3 % |
| 31+ st. | 3 079,86 kr | −5 % |
Produktinformation "I-7015 6-ch RTD-ingångsmodul, DCON-protokoll, 16-bit"
I-7015 CR är en RTD-ingångsmodul med sex kanaler för temperaturmätning med resistanstermometrar. Varje kanal kan ställas in för en egen sensortyp, så att en modul kan betjäna en blandad uppsättning mätpunkter på samma RS-485-buss.
Mätning och diagnostik: Kanalerna konfigureras individuellt och stöder Pt100-, Pt1000-, Ni120-, Cu50-, Cu100- och Cu1000-sensorer, med resistansmätning upp till 3,2 kΩ. Omvandlaren med 16 bitars upplösning ger en noggrannhet på ±0,05 % av FSR vid en total samplingshastighet på 12 Hz. Detektering av öppen ledning hjälper till att identifiera brutna sensorledningar under drift.
Installation och kommunikation: Modulen kommunicerar via en RS-485-port med DCON-protokollet, med överföringshastigheter från 1200 till 115200 bps. Den har 3000 VDC isolering mellan kanaler och modul, ±4 kV ESD-skydd vid kontakt samt en inbyggd dubbel watchdog. Den monteras på DIN-skena och matas från +10 till +30 VDC med en förbrukning på 1,1 W. Denna CR-version med blått hölje är den RoHS-kompatibla beställningskoden.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | RTD Input Module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Analog inputs: | 6 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| Isolation mellan moduler | 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation |
| Analog ingång | |
| Kanaler | 6 |
| Typ | RTD |
| Sensortyp | Pt100, Pt1000, Ni120, Cu50, Cu100, Cu1000 |
| Resistansmätning | 3,2 kΩ max. |
| Upplösning | 16-bit |
| Noggrannhet | ±0,05 % av FSR |
| Samplingshastighet | 12 Hz (totalt) |
| Överspänningsskydd | 120 VDC |
| Konfiguration per enskild kanal | Ja |
| Detektering av öppen ledning | Ja |
| COM-portar | |
| Portar | 1 x RS-485 |
| Baudhastighet | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| Protokoll | DCON |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +10 ~ +30 VDC |
| Förbrukning | 1.1 W |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
