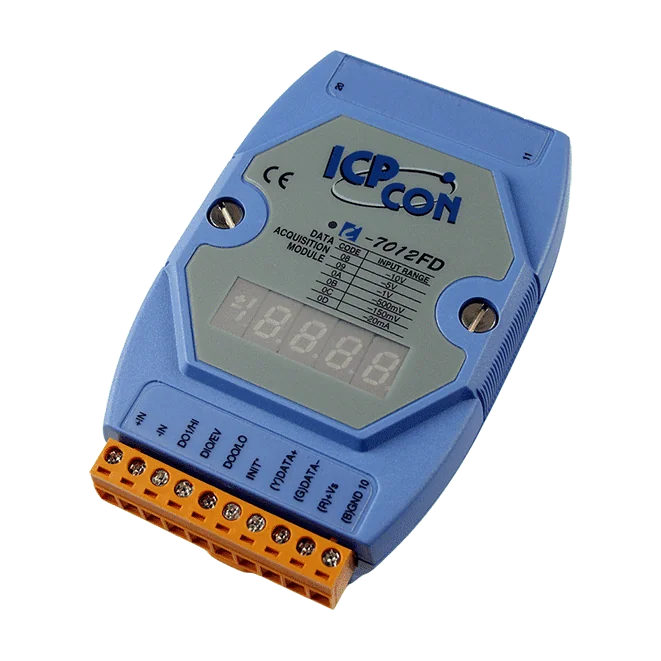

I-7012FD 1-ch analogingång, modul med LED-display, DCON, snabb samplingsfrekvens
16-bitars modul för spännings- och strömingångar med 100 Hz snabbt samplingsläge, 5-siffrig LED-display och DCON-protokoll över RS-485, för fjärrövervakning och larmuppgifter.
- Enkel differentiell analogingång för spänning (±150 mV till ±10 V) och ström (±20 mA med externt 125 Ω-motstånd)
- 16-bitars upplösning med valbart normalläge på 10 Hz och snabbt samplingsläge på 100 Hz
- 5-siffrig LED-display i 7-segmentsteknik för lokala mätvärden
- En digital ingång som kan användas som händelseräknare på 50 Hz (max. 65535 räkningar)
- Två digitala utgångar med öppen kollektor för högt/lågt larm, med programmerbara startvärden och säkra värden
- 1 st RS-485-port, 1200–115200 bps, DCON-protokoll
2 661,88 kr per st.
| 1-9 st. | 2 661,88 kr | |
|---|---|---|
| 10-30 st. | 2 584,88 kr | −3 % |
| 31+ st. | 2 529,89 kr | −5 % |
Produktinformation "I-7012FD 1-ch analogingång, modul med LED-display, DCON, snabb samplingsfrekvens"
I-7012FD CR är en analogingångsmodul med en kanal ur I-7000-serien för RS-485. Den tar emot differentiella spänningssignaler från ±150 mV till ±10 V och strömsignaler på ±20 mA, vilka kräver ett externt 125 Ω-motstånd som tillval. Omvandlingen sker med 16 bitar och modulen rapporterar mätvärden via DCON på en RS-485-port.
Denna variant med snabb samplingsfrekvens låter dig välja mellan ett normalläge på 10 Hz och ett snabbläge på 100 Hz, så att insamlingshastigheten kan anpassas till processen som övervakas. Snabbläget anges med ±0,25 % av FSR, medan normalläget anges med ±0,05 % av FSR. En LED-display med 5 siffror i 7-segmentsteknik visar mätvärden lokalt, vilket är användbart vid idrifttagning och felsökning.
Utöver den analoga kanalen har modulen en digital ingång som kan användas som händelseräknare på 50 Hz, samt två digitala utgångar med öppen kollektor som kan konfigureras för högt och lågt larm. Inbyggda dubbla watchdog-timers och 3000 VDC isolering mellan kanaler och modul stödjer pålitlig drift i automationsskåp.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 1 x RS-485 |
|---|---|
| Product type: | Analog Input Module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Digital inputs: | 1 |
| Digital outputs: | 2 |
| Analog inputs: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Display | |
| Typ | 5-siffrig 7-segments LED-display (Endast för I-7012FD, I-7012D) |
| Isolation | |
| Isolation mellan moduler | 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±2 kV kontakt för varje terminal |
| Överspänning (IEC 61000-4-5) | ±0,5 kV för nätledning |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation |
| Analog ingång | |
| Kanaler | 1 differentiell |
| Typ | Spänning Ström |
| Område | Spänning: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V Ström: ±20 mA (kräver ett valfritt externt 125 Ω-motstånd) |
| Upplösning | 16-bit |
| Noggrannhet | I-7012F(D) Normalläge: ±0,05 % av FSR Snabbläge: ±0,25 % av FSR I-7012(D) Normalläge: ±0,05 % av FSR |
| Samplingshastighet | I-7012F(D) Normalläge: 10 Hz Snabbläge: 100 Hz I-7012(D) Normalläge: 10 Hz |
| Ingångsimpedans | 20 MΩ |
| Skydd mot gemensam spänning | ±100 VDC |
| Överspänningsskydd | ±120 VDC |
| Digital ingång/räknare | |
| Kanaler | 1 |
| Typ | Torr kontakt |
| Sänk/Källa (NPN/PNP) | Källa |
| Spänningsnivå för TILL | Nära GND |
| Spänningsnivå för FRÅN | Öppen |
| Max. antal | 65535 (16-bitars) |
| Frekvens | 50 Hz |
| Ingångsimpedans | 3 kΩ |
| Överspänningsskydd | ±30 VDC |
| Digital utgång | |
| Kanaler | 2 |
| Typ | Öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +3,5 ~ +30 VDC |
| Lastström | 30 mA/kanal |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| COM-portar | |
| Portar | 1 x RS-485 |
| Baudhastighet | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +10 ~ +30 VDC |
| Förbrukning | I-7012/12F: 1.3 W I-7012D/12FD: 1.9 W |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
