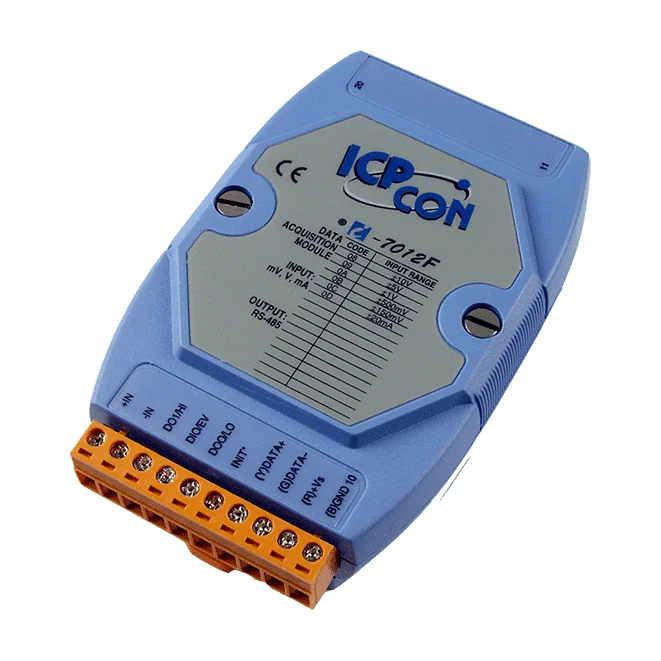

I-7012F 1-ch analog ingångsmodul, snabb samplingshastighet, DCON RS-485
16-bitars analog ingångsmodul med en kanal för spännings- och strömsignaler, med snabbt samplingsläge på 100 Hz, DCON över RS-485 och 3000 VDC isolering för system på DIN-skena.
- 16-bitars analog ingång med spänningsområden från ±150 mV till ±10 V och strömingång på ±20 mA
- Snabbt samplingsläge på upp till 100 Hz, med normalläge på 10 Hz
- En digital ingång som kan konfigureras som 50 Hz händelseräknare
- Två digitala utgångar med öppen kollektor för larm vid hög/låg nivå
- RS-485-gränssnitt med DCON-protokollet på 1200 ~ 115200 bps
- 3000 VDC isolering mellan modulens delar och inbyggd dubbel watchdog
2 342,89 kr per st.
| 1-9 st. | 2 342,89 kr | |
|---|---|---|
| 10-30 st. | 2 276,90 kr | −3 % |
| 31+ st. | 2 221,90 kr | −5 % |
Produktinformation "I-7012F 1-ch analog ingångsmodul, snabb samplingshastighet, DCON RS-485"
The I-7012F CR är en analog ingångsmodul med 1 kanal som tar emot spännings- och strömsignaler och rapporterar dem via en DCON-länk över RS-485. Dess 16-bitars upplösning och omkopplingsbara samplingslägen passar ingenjörer som behöver antingen exakta mätvärden vid normal hastighet eller snabbare uppdateringar när processen kräver det.
Jämfört med den standardiserade I-7012 erbjuder denna variant med blått hölje ett snabbt samplingsläge på upp till 100 Hz, som kan väljas tillsammans med ett normalläge på 10 Hz. Modulen saknar LED-display, vilket gör den lämplig där status läses av på distans snarare än direkt på modulen. Modulen har dessutom en digital ingång med en händelseräknare på 50 Hz och två digitala utgångar med öppen kollektor för larm vid hög/låg nivå.
Modulen har 3000 VDC isolering mellan modulens delar och dubbel watchdog-skydd, och är avsedd för montering på DIN-skena över ett brett driftstemperaturområde på -25 ~ +75 °C. Strömingångar kräver ett externt motstånd på 125 Ω som tillval.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | Analog Input Module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Digital inputs: | 1 |
| Digital outputs: | 2 |
| Analog inputs: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Display | |
| Typ | 5-siffrig 7-segments LED-display (Endast för I-7012FD, I-7012D) |
| Isolation | |
| Isolation mellan moduler | 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±2 kV kontakt för varje terminal |
| Överspänning (IEC 61000-4-5) | ±0,5 kV för nätledning |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation |
| Analog ingång | |
| Kanaler | 1 differentiell |
| Typ | Spänning Ström |
| Område | Spänning: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V Ström: ±20 mA (kräver ett valfritt externt 125 Ω-motstånd) |
| Upplösning | 16-bit |
| Noggrannhet | I-7012F(D) Normalläge: ±0,05 % av FSR Snabbläge: ±0,25 % av FSR I-7012(D) Normalläge: ±0,05 % av FSR |
| Samplingshastighet | I-7012F(D) Normalläge: 10 Hz Snabbläge: 100 Hz I-7012(D) Normalläge: 10 Hz |
| Ingångsimpedans | 20 MΩ |
| Skydd mot gemensam spänning | ±100 VDC |
| Överspänningsskydd | ±120 VDC |
| Digital ingång/räknare | |
| Kanaler | 1 |
| Typ | Torr kontakt |
| Sänk/Källa (NPN/PNP) | Källa |
| Spänningsnivå för TILL | Nära GND |
| Spänningsnivå för FRÅN | Öppen |
| Max. antal | 65535 (16-bitars) |
| Frekvens | 50 Hz |
| Ingångsimpedans | 3 kΩ |
| Överspänningsskydd | ±30 VDC |
| Digital utgång | |
| Kanaler | 2 |
| Typ | Öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +3,5 ~ +30 VDC |
| Lastström | 30 mA/kanal |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| COM-portar | |
| Portar | 1 x RS-485 |
| Baudhastighet | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +10 ~ +30 VDC |
| Förbrukning | I-7012/12F: 1.3 W I-7012D/12FD: 1.9 W |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
