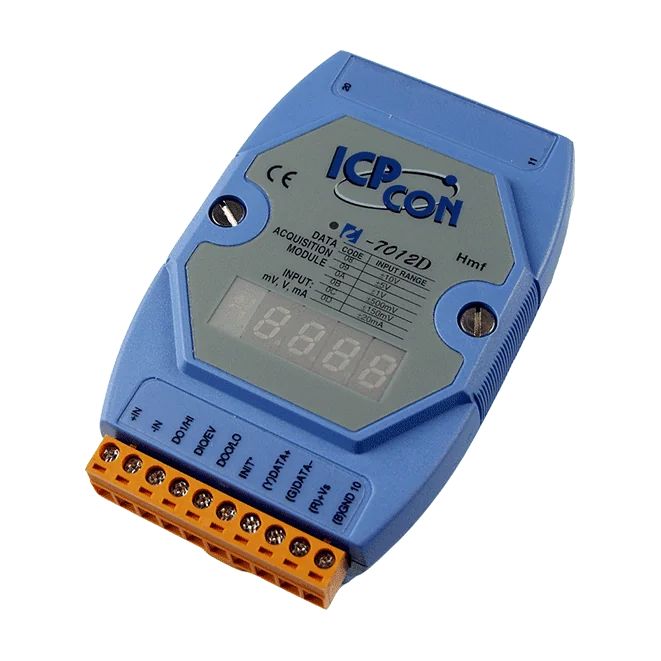

I-7012D CR 1-ch analoga ingångsmodul med LED-display, DCON över RS-485
1-ch differentiell analog ingångsmodul med 16-bitars upplösning, 5-siffrig LED-display och RS-485 DCON-gränssnitt för spännings- och strömmätning med 3000 VDC isolation.
- Enkel differentiell analog ingång för spänning (±150 mV till ±10 V) och ström (±20 mA med externt 125 Ω-motstånd)
- 16-bitars upplösning med noggrannhet i normalt läge på ±0,05 % av FSR vid 10 Hz sampling
- 5-siffrig 7-segments LED-display för lokal avläsning
- 50 Hz händelseräknare på den digitala ingången (max. 65535 pulser)
- Två open-collector sink-digitala utgångar, 30 mA per kanal, för hög/låg-larm
- RS-485-gränssnitt med DCON-protokoll, 1200 ~ 115200 bps, dataformat (N, 8, 1)
2 606,88 kr per st.
| 1-9 st. | 2 606,88 kr | |
|---|---|---|
| 10-30 st. | 2 529,89 kr | −3 % |
| 31+ st. | 2 474,89 kr | −5 % |
Produktinformation "I-7012D CR 1-ch analoga ingångsmodul med LED-display, DCON över RS-485"
The I-7012D CR är en analog ingångsmodul för DIN-skena som mäter spännings- och strömsignaler och skickar resultaten till en värd över RS-485 med DCON-protokollet. Den passar ingenjörer som behöver en enda differentiell ingång med 16-bitars upplösning, lokal avläsning och enkla larmutgångar inom ett I-7000-system för fjärr-I/O.
Modulen har en differentiell analog ingång med flera spänningsområden från ±150 mV till ±10 V, samt ett strömområde på ±20 mA som kräver ett externt 125 Ω-motstånd (tillval). Sampling i normalt läge sker med 10 Hz och noggrannheten är ±0,05 % av FSR. Den digitala ingången kan användas som en 50 Hz händelseräknare, och två open-collector-utgångar stödjer hög/låg-larmfunktioner.
D-versionen har en 5-siffrig 7-segments LED-display för lokal indikering. Isoleringen mellan moduler är klassad för 3000 VDC, och enheten arbetar med +10 ~ +30 VDC med skydd mot omvänd polaritet inom ett driftområde på -25 ~ +75 °C.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | Analog Input Module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Digital inputs: | 1 |
| Digital outputs: | 2 |
| Analog inputs: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Display | |
| Typ | 5-siffrig 7-segments LED-display (Endast för I-7012FD, I-7012D) |
| Isolation | |
| Isolation mellan moduler | 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±2 kV kontakt för varje terminal |
| Överspänning (IEC 61000-4-5) | ±0,5 kV för nätledning |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation |
| Analog ingång | |
| Kanaler | 1 differentiell |
| Typ | Spänning Ström |
| Område | Spänning: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V Ström: ±20 mA (kräver ett valfritt externt 125 Ω-motstånd) |
| Upplösning | 16-bit |
| Noggrannhet | I-7012F(D) Normalläge: ±0,05 % av FSR Snabbläge: ±0,25 % av FSR I-7012(D) Normalläge: ±0,05 % av FSR |
| Samplingshastighet | I-7012F(D) Normalläge: 10 Hz Snabbläge: 100 Hz I-7012(D) Normalläge: 10 Hz |
| Ingångsimpedans | 20 MΩ |
| Skydd mot gemensam spänning | ±100 VDC |
| Överspänningsskydd | ±120 VDC |
| Digital ingång/räknare | |
| Kanaler | 1 |
| Typ | Torr kontakt |
| Sänk/Källa (NPN/PNP) | Källa |
| Spänningsnivå för TILL | Nära GND |
| Spänningsnivå för FRÅN | Öppen |
| Max. antal | 65535 (16-bitars) |
| Frekvens | 50 Hz |
| Ingångsimpedans | 3 kΩ |
| Överspänningsskydd | ±30 VDC |
| Digital utgång | |
| Kanaler | 2 |
| Typ | Öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +3,5 ~ +30 VDC |
| Lastström | 30 mA/kanal |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| COM-portar | |
| Portar | 1 x RS-485 |
| Baudhastighet | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +10 ~ +30 VDC |
| Förbrukning | I-7012/12F: 1.3 W I-7012D/12FD: 1.9 W |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
