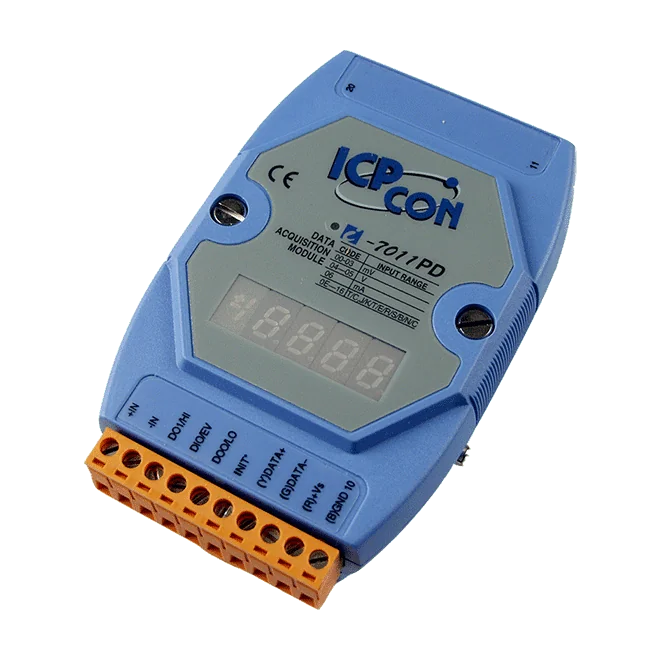

I-7011PD 1-ch termoelementingång med LED-display, DCON
RS-485 DCON I/O-modul med 16-bitars analog ingång för termoelement, spännings- eller strömsignaler, en 5-siffrig LED-display, en digital räknaringång och två larmutgångar.
- 1 differentiell analog ingång för termoelement (J, K, T, E, R, S, B, N, C, L, M), spänning eller ström
- 16-bitars upplösning med ±0,1 % av FSR-noggrannhet och detektering av brott i termoelementingångar
- 1 digital ingång (torrkontakt) som fungerar som händelseräknare på 50 Hz
- 2 open-collector sink-digitala utgångar för hög/låg larm, 30 mA per kanal
- 5-siffrig 7-segments LED-display samt LED för ström och kommunikation
- RS-485-port med DCON-protokoll vid 1200 till 115200 bps
2 639,88 kr per st.
| 1-9 st. | 2 639,88 kr | |
|---|---|---|
| 10-30 st. | 2 562,88 kr | −3 % |
| 31+ st. | 2 507,89 kr | −5 % |
Produktinformation "I-7011PD 1-ch termoelementingång med LED-display, DCON"
I-7011PD CR är en fjärrstyrd I/O-modul ur I-7000-serien som ger en differentiell analog ingång, en digital ingång och två digitala utgångar i ett RS-485 DCON-nätverk. Den analoga ingången tar emot signaler från termoelement, spänning eller ström, så att en och samma modul kan hantera flera olika sensortyper inom byggnads-, fabriks- och maskinautomation.
Varianten "P" lägger till stöd för termoelementtyperna L och M utöver J, K, T, E, R, S, B, N och C. Det finns detektering av brott i termoelement på den analoga ingången. Den digitala ingången fungerar som en händelseräknare på 50 Hz, och de två open-collector-utgångarna kan användas som hög-/lågalarm med programmerbara startvärden och säkra värden. Strömingång kräver ett externt 125 Ω-motstånd som tillval.
En 5-siffrig 7-segments LED-display samt en LED för ström och kommunikation ger lokal status vid en blick. Modulen har 3000 VDC isolering mellan kretsarna, en inbyggd dubbel watchdog och ett DIN-skenhus på 72 x 123 x 35 mm. Den arbetar med +10 till +30 VDC inom temperaturområdet -25 till +75 °C.
Tillämpningar
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | Analog Input Module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Digital inputs: | 1 |
| Digital outputs: | 2 |
| Analog inputs: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Display | |
| Typ | 5-siffrig 7-segments LED-display |
| Isolation | |
| Isolation mellan moduler | 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±2 kV kontakt för varje terminal |
| Överspänning (IEC 61000-4-5) | ±0,5 kV för nätledning |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation |
| Analog ingång | |
| Kanaler | 1 differentiell |
| Typ | Spänning Ström Termoelement |
| Sensortyp | Termoelement: J, K, T, E, R, S, B, N, C, L, M |
| Område | Spänning: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2,5 V Ström: ±20 mA (kräver ett valfritt externt 125 Ω-motstånd) |
| Upplösning | 16-bit |
| Noggrannhet | ±0,1 % av FSR |
| Samplingshastighet | 10 Hz (totalt) |
| Ingångsimpedans | > 400 kΩ |
| Skydd mot gemensam spänning | ±5 VDC |
| Överspänningsskydd | ±5 VDC |
| Detektering av öppen ledning | Endast för termoelement |
| Digital ingång/räknare | |
| Kanaler | 1 |
| Typ | Torr kontakt |
| Sänk/Källa (NPN/PNP) | Källa |
| Spänningsnivå för TILL | Nära GND |
| Spänningsnivå för FRÅN | Öppen |
| Ingångsimpedans | 3 kΩ |
| Överspänningsskydd | ±30 VDC |
| Digital utgång | |
| Kanaler | 2 |
| Typ | Öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +3,5 ~ +30 VDC |
| Lastström | 30 mA/kanal |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| COM-portar | |
| Portar | 1 x RS-485 |
| Baudhastighet | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +10 ~ +30 VDC |
| Förbrukning | 1.5 W |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
