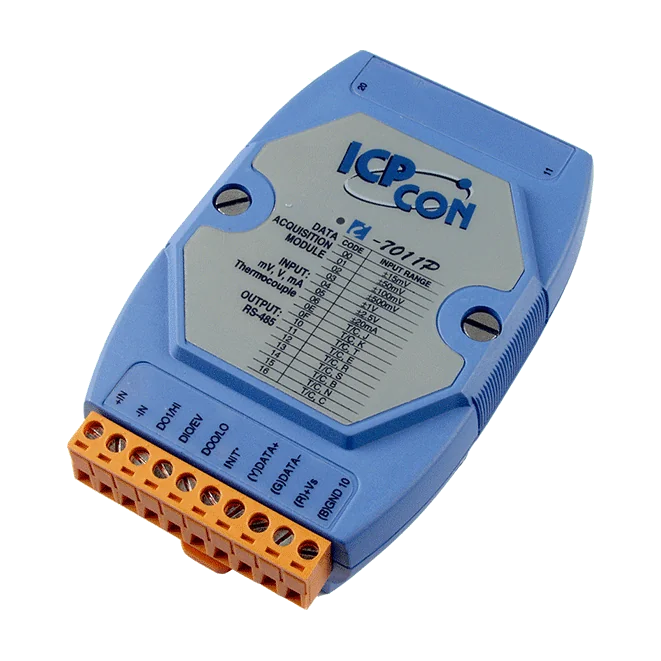

I-7011P Termoelementingång, 1-kanals analogingång, DCON RS-485
1-kanals termoelementingångsmodul för I-7011P CR, med spännings- och strömingångar, 16-bitars upplösning, detektering av öppet termoelement och DCON över RS-485.
- Enkel differentiell analog ingång för spännings-, ström- och termoelementsignaler
- Termoelementtyperna J, K, T, E, R, S, B, N, C, L och M
- 16-bitars upplösning med ±0,1 % av FSR i noggrannhet
- Detektering av öppet termoelement
- 50 Hz händelseräknare på den digitala ingången
- Två digitala utgångar med öppen kollektor som kan användas som hög/låg-larm
2 320,89 kr per st.
| 1-9 st. | 2 320,89 kr | |
|---|---|---|
| 10-30 st. | 2 254,90 kr | −3 % |
| 31+ st. | 2 210,90 kr | −5 % |
Produktinformation "I-7011P Termoelementingång, 1-kanals analogingång, DCON RS-485"
Den I-7011P CR är en 1-kanals termoelementingång för fjärrstyrda I/O-serien I-7000, som kommunicerar över RS-485 med DCON-protokollet. Dess analoga ingång accepterar spännings-, ström- och termoelementsignaler, och denna variant lägger till stöd för termoelementtyperna L och M utöver det standardiserade området, vilket gör den lämplig för sensortyper som basmodellen I-7011 inte täcker.
Utöver den analoga ingången har modulen en digital ingång som fungerar som en 50 Hz händelseräknare samt två digitala utgångar med öppen kollektor som kan konfigureras som hög/låg-larm. Detektering av öppet termoelement hjälper till att identifiera trasig sensorkabling.
Viktiga elektriska och mekaniska data för systemdesign:
- 3000 VDC isolation inom modulen
- Matningsingång på +10 ~ +30 VDC med skydd mot omvänd polaritet
- Montage på DIN-skena, 72 x 123 x 35 mm
- Driftstemperatur på -25 ~ +75 °C
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | Remote I/O module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Digital inputs: | 1 |
| Digital outputs: | 2 |
| Analog inputs: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| Isolation mellan moduler | 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±2 kV kontakt för varje terminal |
| Överspänning (IEC 61000-4-5) | ±0,5 kV för nätledning |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation |
| Analog ingång | |
| Kanaler | 1 differentiell |
| Typ | Spänning Ström Termoelement |
| Sensortyp | Termoelement: J, K, T, E, R, S, B, N, C, L, M |
| Område | Spänning: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2,5 V Ström: ±20 mA (kräver ett valfritt externt 125 Ω-motstånd) |
| Upplösning | 16-bit |
| Noggrannhet | ±0,1 % av FSR |
| Samplingshastighet | 10 Hz (totalt) |
| Ingångsimpedans | > 400 kΩ |
| Skydd mot gemensam spänning | ±5 VDC |
| Överspänningsskydd | ±5 VDC |
| Detektering av öppen ledning | Endast för termoelement |
| Digital ingång/räknare | |
| Kanaler | 1 |
| Typ | Torr kontakt |
| Sänk/Källa (NPN/PNP) | Källa |
| Spänningsnivå för TILL | Nära GND |
| Spänningsnivå för FRÅN | Öppen |
| Ingångsimpedans | 3 kΩ |
| Överspänningsskydd | ±30 VDC |
| Digital utgång | |
| Kanaler | 2 |
| Typ | Öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +3,5 ~ +30 VDC |
| Lastström | 30 mA/kanal |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| COM-portar | |
| Portar | 1 x RS-485 |
| Baudhastighet | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +10 ~ +30 VDC |
| Förbrukning | 0.9 W |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
