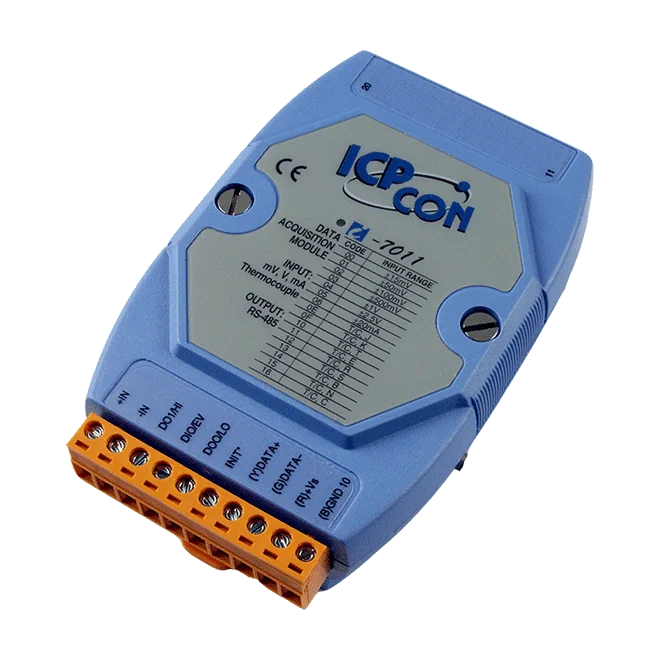

I-7011 1-kanals termoelementingång, DCON-protokoll, blått hölje
RS-485 DCON-fjärr-I/O-modul med en analog ingång för spännings-, ström- och termoelementsignaler, 16-bitars upplösning, en händelseräknare på 50 Hz och två öppna kollektorutgångar.
- 1 differentiell analog ingång för spännings-, ström- och termoelementsignaler
- Termoelementtyper J, K, T, E, R, S, B, N och C med detektering av öppet termoelement
- 16-bitars upplösning och noggrannhet på ±0,1 % av FSR
- 1 digital ingång som kan konfigureras som händelseräknare på 50 Hz
- 2 öppna kollektor-sänkutgångar som kan användas som hög-/lågalarm med programmerbara värden vid start och säkerhetsvärden
- Inbyggd dubbel watchdog (modul och kommunikation, programmerbar)
2 265,90 kr per st.
| 1-9 st. | 2 265,90 kr | |
|---|---|---|
| 10-30 st. | 2 199,90 kr | −3 % |
| 31+ st. | 2 155,90 kr | −5 % |
Produktinformation "I-7011 1-kanals termoelementingång, DCON-protokoll, blått hölje"
The I-7011 CR är en RS-485-fjärr-I/O-modul med en differentiell analog ingång som tar emot spännings-, ström- och termoelementsignaler. Denna beställningskod med blått hölje (CR) använder DCON-protokollet på sin seriella port, med en konfigurerbar överföringshastighet från 1200 till 115200 bps och fast dataformat (N, 8, 1).
Den analoga ingången stöder termoelementtyperna J, K, T, E, R, S, B, N och C, med detektering av öppet termoelement för felsökning. Spänningsområdena sträcker sig från ±15 mV till ±2,5 V, och 16-bitarsupplösningen ger en noggrannhet på ±0,1 % av FSR vid en total samplingshastighet på 10 Hz. Strömingång (±20 mA) kräver ett externt 125 Ω-motstånd som tillval.
Den digitala ingången kan användas som en händelseräknare på 50 Hz, och de två öppna kollektor-sänkutgångarna kan fungera som hög-/lågalarm, med programmerbara värden vid start och säkerhetsvärden. Isoleringen inom modulen är klassad för 3000 VDC, och modulen matas från +10 ~ +30 VDC med skydd mot omvänd polaritet. Den monteras på DIN-skena och är klassad för drift vid -25 ~ +75 °C.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | Remote I/O module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Digital inputs: | 1 |
| Digital outputs: | 2 |
| Analog inputs: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| Isolation mellan moduler | 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±2 kV kontakt för varje terminal |
| Överspänning (IEC 61000-4-5) | ±0,5 kV för nätledning |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation |
| Analog ingång | |
| Kanaler | 1 differentiell |
| Typ | Spänning Ström Termoelement |
| Sensortyp | Termoelement: J, K, T, E, R, S, B, N, C |
| Område | Spänning: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2,5 V Ström: ±20 mA (kräver ett valfritt externt 125 Ω-motstånd) |
| Upplösning | 16-bit |
| Noggrannhet | ±0,1 % av FSR |
| Samplingshastighet | 10 Hz (totalt) |
| Ingångsimpedans | > 400 kΩ |
| Skydd mot gemensam spänning | ±5 VDC |
| Överspänningsskydd | ±5 VDC |
| Detektering av öppen ledning | Endast för termoelement |
| Digital ingång/räknare | |
| Kanaler | 1 |
| Typ | Torr kontakt |
| Sänk/Källa (NPN/PNP) | Källa |
| Spänningsnivå för TILL | Nära GND |
| Spänningsnivå för FRÅN | Öppen |
| Ingångsimpedans | 3 kΩ |
| Överspänningsskydd | ±30 VDC |
| Digital utgång | |
| Kanaler | 2 |
| Typ | Öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +3,5 ~ +30 VDC |
| Lastström | 30 mA/kanal |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| COM-portar | |
| Portar | 1 x RS-485 |
| Baudhastighet | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +10 ~ +30 VDC |
| Förbrukning | 0.9 W |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
