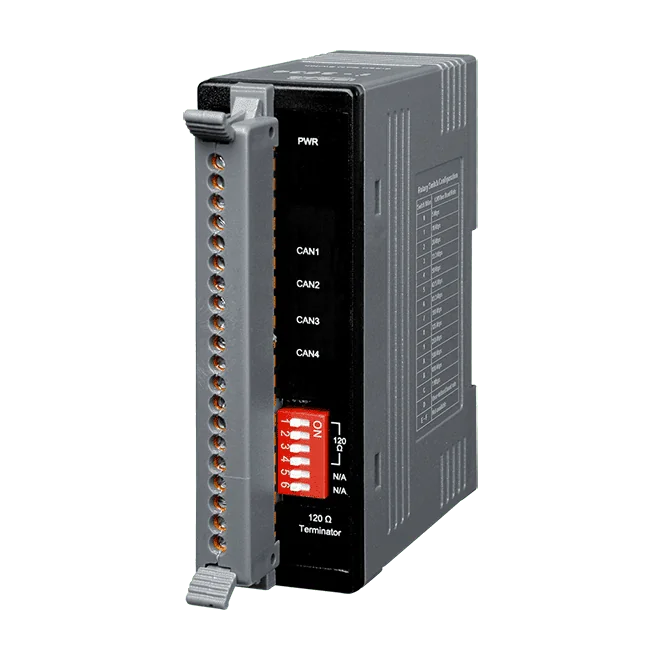

I-2534 4-portars CAN-bussswitch, plasthölje, DIN-skena
Fyrportars CAN-bussswitch med oberoende kanaler, konfigurerbart filter och baudrater från 5 kbps till 1 Mbps, för uppdelning, förlängning och överbryggning av CAN-nätverk.
- Fyra oberoende CAN-kommunikationsportar för stjärn- eller trädtopologier
- Kompatibel med CAN 2.0A och CAN 2.0B, helt efterlevande ISO 11898-2
- Baudrate väljs med vridknapp, användardefinierad baudrate via verktyget
- Konfigurerbart CAN-bussfilter och CAN-ID-mappning för upp till 32 ID per kanal
- Databuffert på 100 ramar per CAN-kanal, maximalt dataflöde på 2500 fps över alla kanaler
- Isolering på 3000 VDC (DC-till-DC) och 2500 Vrms (optokopplare)
3 200,85 kr per st.
| 1-9 st. | 3 200,85 kr | |
|---|---|---|
| 10-30 st. | 3 112,86 kr | −3 % |
| 31+ st. | 3 046,86 kr | −5 % |
Produktinformation "I-2534 4-portars CAN-bussswitch, plasthölje, DIN-skena"
I-2534 CR är en 4-portars CAN-bussswitch med fyra oberoende kanaler, lämplig för att bygga stjärn- eller trädtopologier för CAN. Varje kanal hanterar CAN 2.0A- och CAN 2.0B-ramar och uppfyller ISO 11898-2, så den kan kopplas in i befintliga CAN-segment utan att ändra hårdvaran i noderna.
Ingenjörer använder den vanligtvis för att dela upp ett stort nätverk i flera delnät, vilket ökar antalet noder ett CAN-nätverk kan stödja, eller för att förlänga bussens fysiska räckvidd. Den kan också överföra data mellan segment som körs med olika baudrater. Baudrate ställs in med en vridknapp, 120 Ω-termineringsmotståndet väljs med DIP-omkopplare och CAN-filter och CAN-ID-mappning kan konfigureras med det medföljande verktyget.
Enheten har ett flamsäkert plasthölje för montage på DIN-skena och accepterar matningsspänning från +10 VDC till +30 VDC. Det specificerade driftområdet är -25 ~ +75 °C. Beställningskoden CR är listad med RoHS-efterlevnad.
Användningsområden
- Industrimaskiner
- Byggnadsautomation
- Fordonsautomation
- Uppdelning av CAN-nätverk i delnät för att öka antalet noder
- Förlängning av CAN-bussens räckvidd
- Integrering av CAN-nätverk med olika baudrater
| Portar: | 4 |
|---|---|
| Product type: | CAN bus switch |
| Protokoll: | CAN 2.0A, CAN 2.0B |
| Interface: | CAN, RS-232 |
| Isolation: | 3000 VDC / 2500 Vrms |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Plast |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x Matning 4 x CAN-status |
| COM-portar | |
| Portar | 1 x RS-232 (3-polig skruvplintlist (TxD, RxD, GND)) |
| Fiber | |
| Utbredningsfördröjning | 240 us ~ 1360 us |
| CAN | |
| Styrenhet | Mikrokontroller med hög prestanda |
| Portar | 4 |
| Specifikation | ISO-11898-2, CAN 2.0A och CAN 2.0B |
| Baudhastighet | 5 k ~ 1 Mbit/s |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Valbart 120 Ω ändmotstånd via DIP-omkopplare |
| Filter | Ja |
| Tidsfördröjning | [ 1 Mbit/s (8-byte data) ] ID-11 bit => 240 us ; [ 5 kbit/s (8-byte data) ] ID-29 bit => 1360 us |
| Ström | |
| Ingångsområde | +10 VDC ~ +30 VDC |
| Förbrukning | 3 W |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 32.3 x 99 x 77.5 (W x L x H) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
