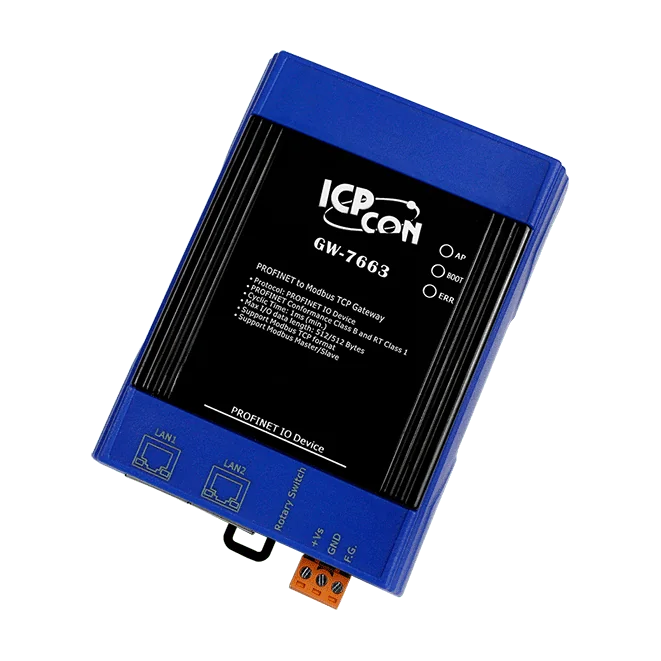

GW-7663 PROFINET IO-enhet till Modbus TCP-gateway
PROFINET IO-enhetsgateway som gör det möjligt för en PROFINET-styrenhet att komma åt Modbus TCP-enheter som PLC:er, sensorer och ICP DAS-moduler, konfigurerad med ett verktygsprogram.
- PROFINET IO-enhet med Conformance Class B och RT Class 1
- Minsta cykeltid på 1 ms
- Maximal in-/utdata på 512/512 byte
- Stöd för Modbus-master- och slavläge
- Generisk GSDML-fil (version 2.25) medföljer
- Verktygsprogram för konfiguration
5 158,77 kr per st.
| 1-9 st. | 5 158,77 kr | |
|---|---|---|
| 10-30 st. | 5 004,77 kr | −3 % |
| 31+ st. | 4 894,78 kr | −5 % |
Produktinformation "GW-7663 PROFINET IO-enhet till Modbus TCP-gateway"
GW-7663 CR är en PROFINET IO-enhet som överbryggar en PROFINET-styrenhet och Modbus TCP-enheter. Ingenjörer kan ansluta befintlig Modbus-utrustning, inklusive PLC:er, sensorer och moduler från ICP DAS ET-7000-serien, till ett PROFINET-nätverk utan att byta ut dessa enheter.
Gatewayn stöder både Modbus-master- och slavdrift, och en generisk GSDML-fil (version 2.25) levereras för integration med PROFINET-styrenheter. Cykeltiden är minst 1 ms, och in- och utdata kan vardera vara upp till 512 byte. Ett verktygsprogram medföljer för konfiguration av modulen.
Enheten är uppbyggd kring en 32-bitars CPU med 32 MB SRAM och 4 MB flashminne och är avsedd för montering på DIN-skena med ett driftområde på -25 till +75 °C. Den är märkt med CE, UKCA, FCC, RoHS och WEEE.
Användningsområden
- Industriell automation
- Fabriksautomation
- Processautomation
| Product type: | Gateway |
|---|---|
| Protokoll: | Modbus TCP, PROFINET |
| Interface: | Ethernet, PROFINET |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 32-bitars CPU-kärna |
| EEPROM | 8 KB |
| Flash | 4 MB |
| SRAM | 32 MB |
| Watchdog-timer | CPU inbyggd |
| LED-indikatorer | |
| Status | AP-LED, BOOT-LED, ERR-LED |
| Ethernet | |
| Tjänster | ICMP, IGMP, ARP, DHCP, TELNET, TFTP, SNMP, VLAN Priority Tagging |
| PROFINET | |
| Konformitetsklasser | Klass B |
| Tjänster | RTC, RTA, CL-RPC, DCP, LLDP, I&M |
| Cykeltid | 1 ms (min) |
| Protokoll | PROFINET IO-enhet |
| Ström | |
| Förbrukning | 3.4 W |
| Mekanisk | |
| Mått (mm) | 42 x 76 x 110 (W x L x H) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Lagringstemperatur | -30 ~ +80 ℃ |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
