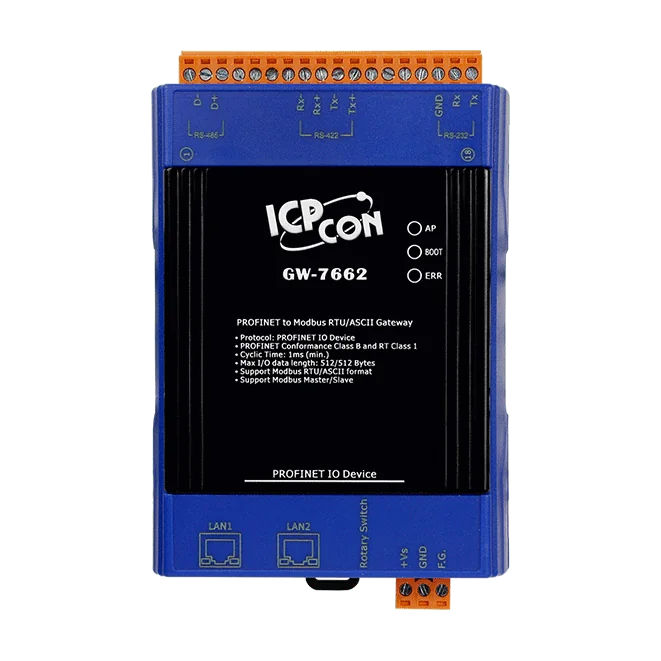

GW-7662 PROFINET till Modbus RTU/ASCII-gateway, IO-enhet
PROFINET IO-gateway som låter en PROFINET-styrenhet komma åt Modbus RTU/ASCII master- och slavenheter via RS-232, RS-422 eller RS-485.
- PROFINET IO-enhet med Conformance Class B och RT Class 1
- Cykeltid på 1 ms (min) med upp till 512/512 byte I/O-data
- Modbus-master- och slavläge, med stöd för RTU- och ASCII-format
- Seriegränssnitt RS-232, RS-422 eller RS-485, väljbart (inte samtidigt)
- Överföringshastigheter från 1200 till 460800 bit/s med konfigurerbara databitar, paritet och stoppbitar
- Generisk GSDML-fil levereras (version 2.25) för PROFINET-konfiguration
5 059,77 kr per st.
| 1-9 st. | 5 059,77 kr | |
|---|---|---|
| 10-30 st. | 4 905,78 kr | −3 % |
| 31+ st. | 4 806,78 kr | −5 % |
Produktinformation "GW-7662 PROFINET till Modbus RTU/ASCII-gateway, IO-enhet"
GW-7662 CR är en PROFINET IO-enhet som kopplar samman en PROFINET-styrenhet med seriell Modbus-utrustning. Modbus-PLC:er, sensorer och ICP DAS M-7000-seriens moduler kan anslutas till ett PROFINET-nätverk utan att fältenheterna behöver ändras, och den medföljande verktygsprogramvaran används för att konfigurera gatewayen.
Gatewayen stöder både Modbus-master- och slavläge, med RTU- eller ASCII-ramar. Den seriella porten kan ställas in på RS-232, RS-422 eller RS-485, med överföringshastigheter från 1200 till 460800 bit/s, 7 eller 8 databitar, ingen, jämn eller udda paritet samt 1 eller 2 stoppbitar. Cyklisk datautbyte körs med en minsta cykeltid på 1 ms, med upp till 512 byte indata och 512 byte utdata.
En generisk GSDML-fil (version 2.25) levereras för integrering av enheten i ett PROFINET-projekt. Enheten är RoHS-kompatibel, har ett driftområde på -25 ~ +75 °C och monteras på DIN-skena, vilket passar industriella skåp inom fabriks- och processautomation.
Användningsområden
- Industriautomation
- Fabriksautomation
- Processautomation
| Product type: | Gateway |
|---|---|
| Protokoll: | PROFINET IO-enhet |
| Interface: | RS-232/RS-422/RS-485 |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 32-bitars CPU-kärna |
| EEPROM | 8 KB |
| Flash | 4 MB |
| SRAM | 32 MB |
| Watchdog-timer | CPU inbyggd |
| LED-indikatorer | |
| Status | AP-LED, BOOT-LED, ERR-LED |
| Ethernet | |
| Tjänster | ICMP, IGMP, ARP, DHCP, TELNET, TFTP, SNMP, VLAN Priority Tagging |
| COM-portar | |
| Portar | RS-232/RS-422/RS-485 (kan inte användas samtidigt) 3-polig skruvplintsblock (RxD, TxD, GND) 4-polig skruvplintsblock (RxD+, RxD-, TxD+, TxD-) 2-polig skruvplintsblock (DATA+, DATA-) |
| Baudhastighet | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800 |
| Paritet | Ingen, jämn, udda |
| Databit | 7, 8 |
| Stoppbit | 1, 2 |
| PROFINET | |
| Konformitetsklasser | Klass B |
| Tjänster | RTC, RTA, CL-RPC, DCP, LLDP, I&M |
| Cykeltid | 1 ms (min) |
| Protokoll | PROFINET IO-enhet |
| Ström | |
| Förbrukning | 3.4 W |
| Mekanisk | |
| Mått (mm) | 42 x 76 x 119 (W x L x H) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Lagringstemperatur | -30 ~ +80 ℃ |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
