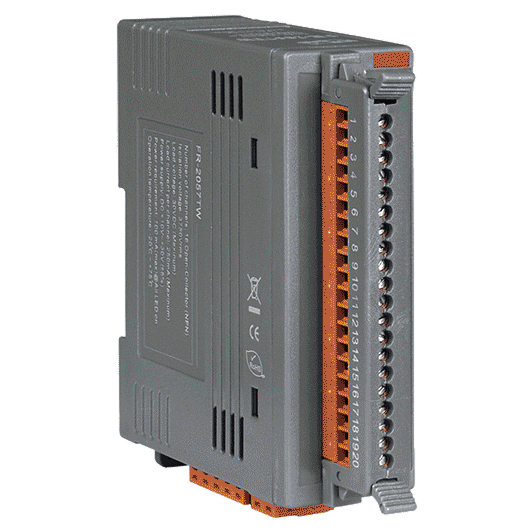

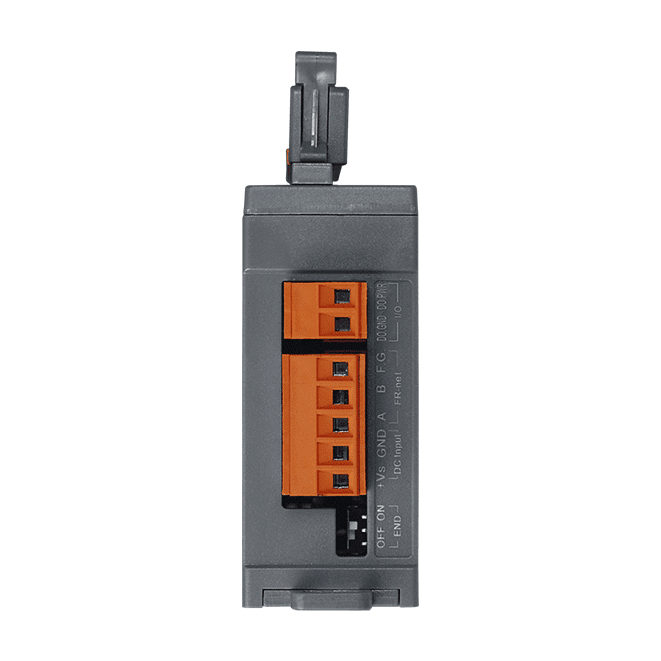

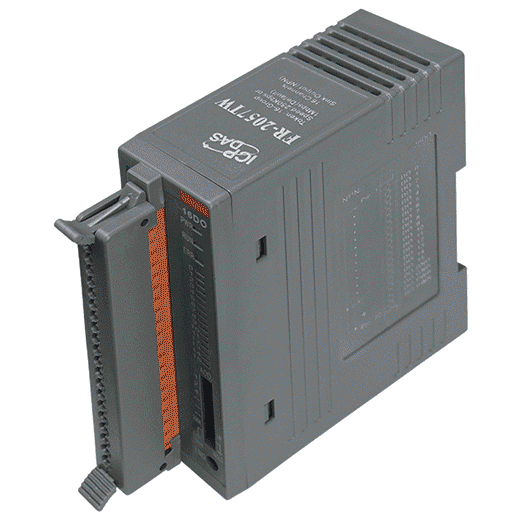

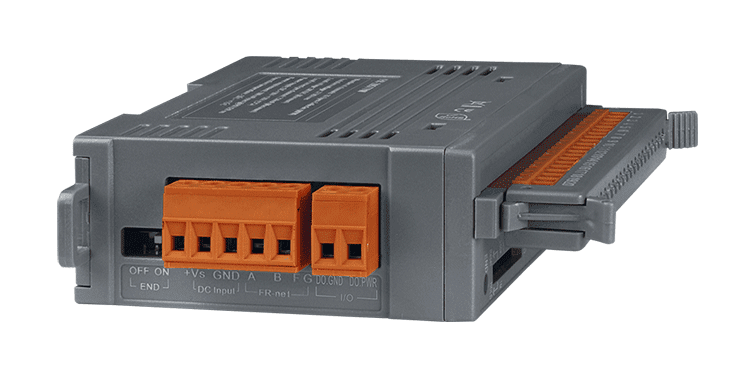

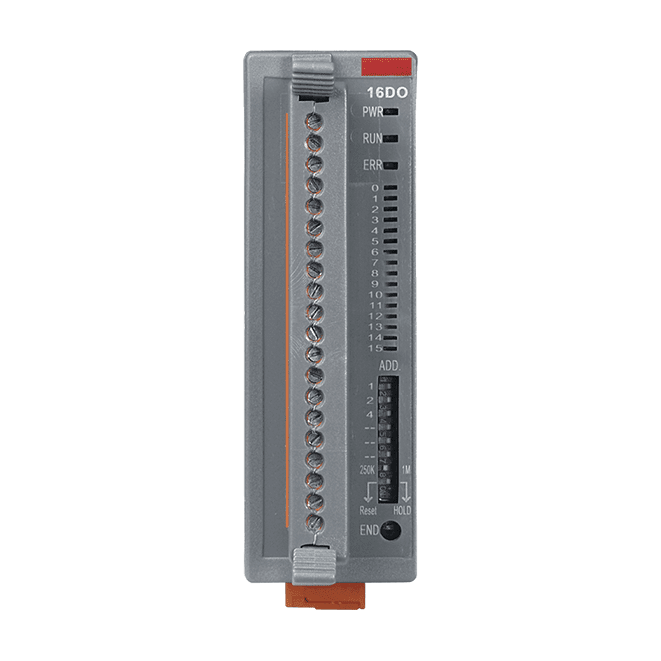

FR-2057TW FRnet I/O-modul, 16-kanalig isolerad sink-DO, 30 VDC/250 mA
FRnet-fjärr-I/O-modul med 16 isolerade NPN-sink digitala utgångar, märkta för 30 VDC och högst 250 mA, för DIN-skenmontering i distribuerade styrsystem.
- 16 isolerade NPN-sink digitala utgångar, märkta för 30 VDC och högst 250 mA
- FRnet-gränssnitt med daisy-chain-kabling och valbar överföringshastighet på 250 kbps eller 1 Mbps
- Största överföringsavstånd på 400 m vid 250 kbps eller 100 m vid 1 Mbps, beroende på kabel
- Fast I/O-skanningstid och synkronisering, med en cykeltid på 0,72 ms vid 1 Mbps
- Broadcast (1:n-dataöverföring) och enkel utgångsduplicering
- 3750 Vrms isolering inom modulen
1 879,52 kr per st.
| 1-9 st. | 1 879,52 kr | |
|---|---|---|
| 10-30 st. | 1 824,24 kr | −3 % |
| 31+ st. | 1 791,07 kr | −5 % |
Produktinformation "FR-2057TW FRnet I/O-modul, 16-kanalig isolerad sink-DO, 30 VDC/250 mA"
Med FR-2057TW CR får ett FRnet-nätverk 16 isolerade digitala utgångar med hög strömkapacitet. Varje utgång är av NPN-sink-typ, vilket innebär att den kopplar lasten till jord när den är aktiv. Modulen är specificerad för laster upp till 30 VDC och högst 250 mA. Den passar ingenjörer som behöver styra reläer, indikatorer eller andra fältlaster från en PC, PAC eller PLC via en enkel tvåtrådsbuss.
Moduler kopplas ihop genom daisy-chaining, vilket minimerar kablaget. FRnet stöder två överföringshastigheter, 250 kbps och 1 Mbps (standard), och största överföringsavstånd beror på vald hastighet och kabeltyp. Broadcast från en styrenhet till flera moduler och utgångsduplicering stöds. Den fasta I/O-skanningstiden och synkroniseringsmekanismen bidrar till förutsägbar timing i hela nätverket.
Modulen har 3750 Vrms isolering inom modulen och inkluderar EFT-, ESD- och överspänningsskydd enligt IEC 61000-4-4, -4-2 och -4-5. Det plastiska höljet är avsett för montering på DIN-skena, med 10 till 30 VDC matning och ett driftområde på -25 till +75 °C.
Användningsområden
- Fjärrstyrning av digitala utgångar från PC, PAC och PLC över FRnet
- Styrning av reläer, indikatorer och andra fältlaster i distribuerade I/O-system
- Utökning av antalet digitala utgångspunkter i daisy-chainade FRnet-nätverk
| Product type: | Digital output module |
|---|---|
| Interface: | FRnet |
| Digital outputs: | 16 |
| Isolation: | 3750 Vrms |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Plast |
Specifikationer
| Isolation | |
|---|---|
| Isolation mellan moduler | 3750 Vrms |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | Ja |
| ESD (IEC 61000-4-2) | Ja |
| Överspänning (IEC 61000-4-5) | Ja |
| LED-indikatorer | |
| Status | Ström, kommunikation igång, kommunikationsfel, terminalmotstånd, digital utgång |
| Digital utgång | |
| Kanaler | 16 |
| Typ | Öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk (NPN) |
| Lastspänning | 30 VDC max. |
| Lastström | 250 mA max. |
| Isolation | 3750 Vrms |
| FRnet | |
| Trådkabel | Belden 9841 (2-polig tvinnad parkabel), Vid användning av andra kablar kan överföringsavståndet ändras |
| Överföringshastighet | 250 kbps och 1 Mbps (standard) |
| Överföringsavstånd | Max. 400 m för hastighet 250 kbps Max. 100 m för hastighet 1 Mbps (standard) |
| Cykeltid | 2,88 ms för hastighet 250 kbps 0,72 ms för hastighet 1 Mbps (standard) |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +10 ~ +30 VDC (icke-isolerad) |
| Förbrukning | 2.4 W max. |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 33 x 102 x 107 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +85 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
