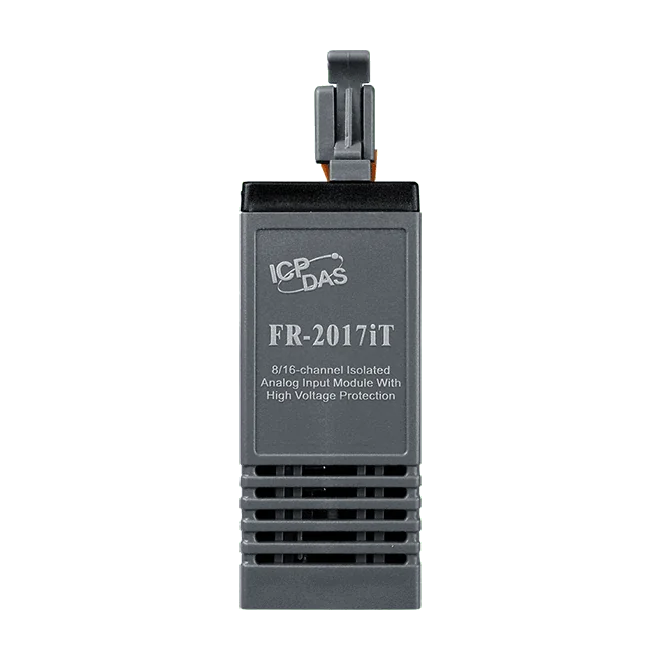

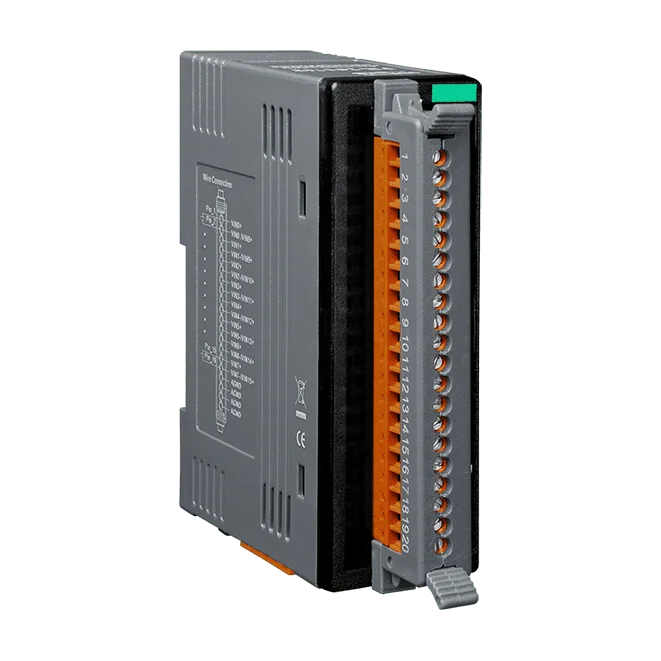

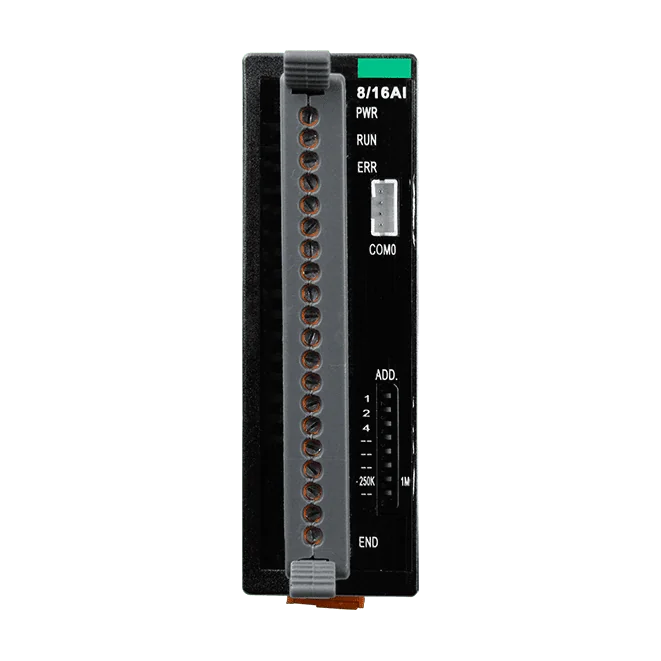

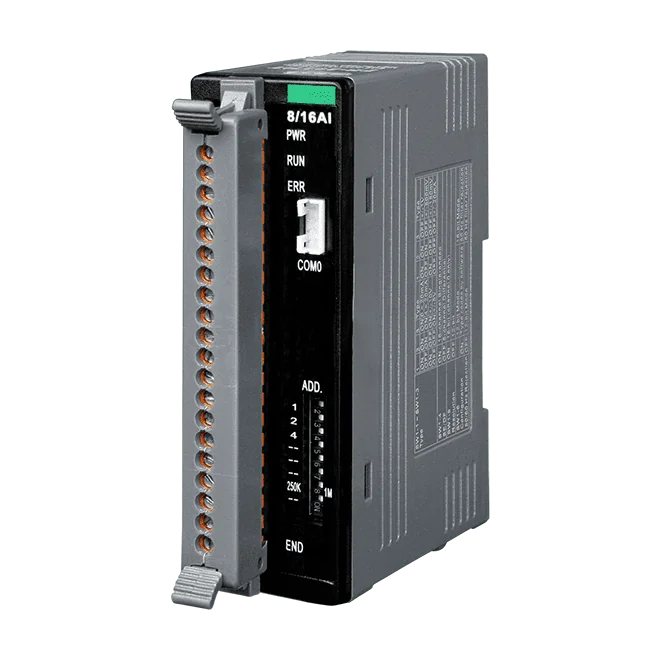

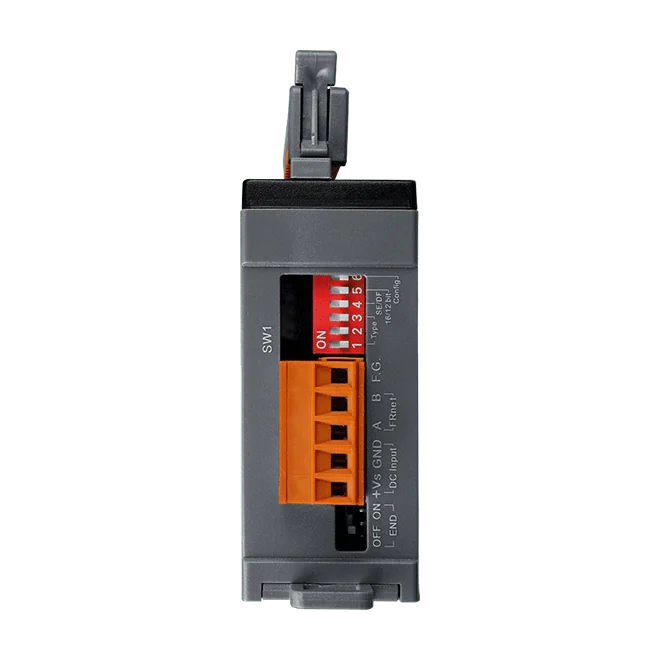

FR-2017iT FRnet analogingång, 8/16-kanaler isolerad AI

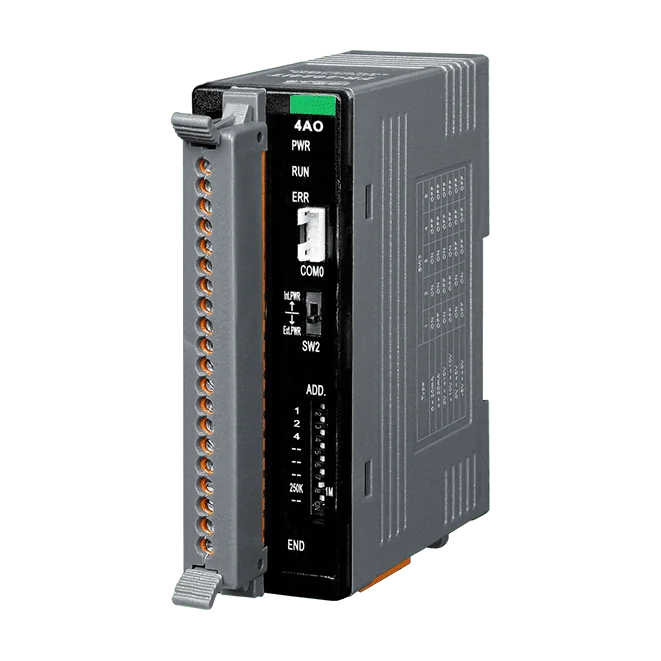

Den FR-2024iT CR är en FRnet-analogutgångsmodul med 12 bitar och fyra kanaler. Varje kanal kan konfigureras för spänning eller strömutgång, med områdena 0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V, 0 ~ 20 mA och 4 ~ 20 mA. Startvärden och säkra utgångsvärden kan ställas in, så att utgångarna får ett definierat tillstånd vid uppstart eller när kommunikationen bryts.Modulerna kopplas i kedja via FRnet, vilket gör att en enda kommunikationsledning kan utöka fjärrstyrningen av analoga utgångar från en PC, PAC eller PLC. FRnet-gränssnittet använder inbyggd ledningsbesparande styrning, stöder broadcast-sändning (1:n) och erbjuder fast I/O-skanningstid med I/O-synkronisering. Överföringshastigheten kan väljas mellan 250 kbps och 1 Mbps (standard) med DIP-omkopplare, med ett maxavstånd på 400 m vid 250 kbps och 100 m vid 1 Mbps.Isolering inom modulen på 2500 VDCNoggrannhet på ±0,1 % av FSR med 12 bitars upplösningMatningsingång på +10 VDC ~ +30 VDC, med högst 2,88 W förbrukningPlasthölje för DIN-skena, driftområde -25 ~ +75 °CAnvändningsområdenFjärrstyrning av analoga utgångar från PC-, PAC- och PLC-systemDistribuerad styrning av analoga ställdon via FRnet-kedjorUtgångsduplicering och broadcast-styrning över flera FRnet-moduler

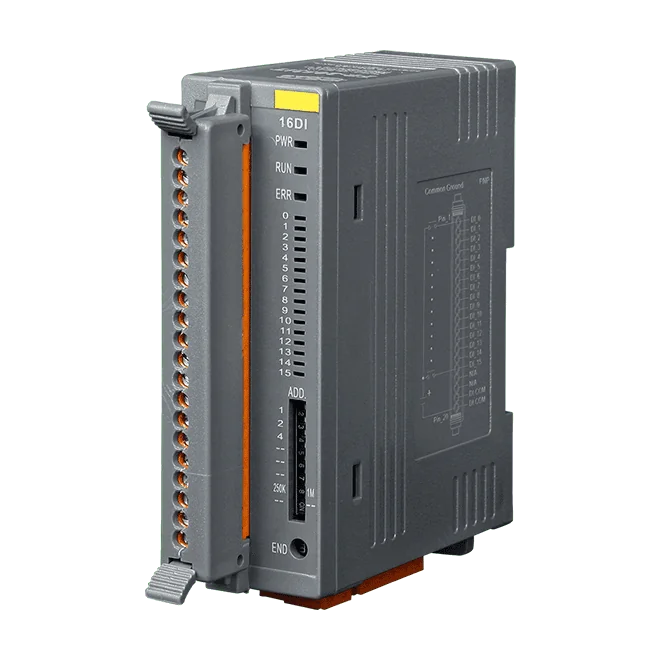

FR-2053iT är en FRnet I/O-modul som lägger till 16 isolerade digitala ingångar till ett PC-, PAC- eller PLC-styrsystem. Varje kanal accepterar Sink/Source (NPN/PNP) våtkontaktsignaler inom ett ON-spänningsområde på +19 ~ +30 VDC, med en maximal OFF-nivå på +11 VDC. Den passar ingenjörer som behöver ett kompakt och kabelbesparande sätt att föra in givarkontakter i ett FRnet-nätverk.Modulerna kopplas i daisy chain över en tvåtrådig FRnet-buss. Hastigheten kan väljas mellan 250 kbps och 1 Mbps via DIP-omkopplare, med 1 Mbps som standard. Broadcast-överföring (1:n), enkel dubblering av utgångar, en enkel synkroniseringsmekanism och fast I/O-skanningstid bidrar till att hålla styrningens tidsbeteende förutsägbart över nätverket.Modulen har 3000 Vrms isolation inom modulen och 3750 Vrms isolation på de digitala ingångarna, samt immunitet mot EFT, ESD och överspänningar enligt IEC 61000-4-4, -4-2 och -4-5. Den är inbyggd i ett plasthölje för montering på DIN-skena och är specificerad för drift vid -25 ~ +75 °C.AnvändningsområdenFjärrbaserad utbyggnad av digitala ingångar för PC-, PAC- och PLC-styrningDistribuerad insamling av digitala ingångar över FRnet

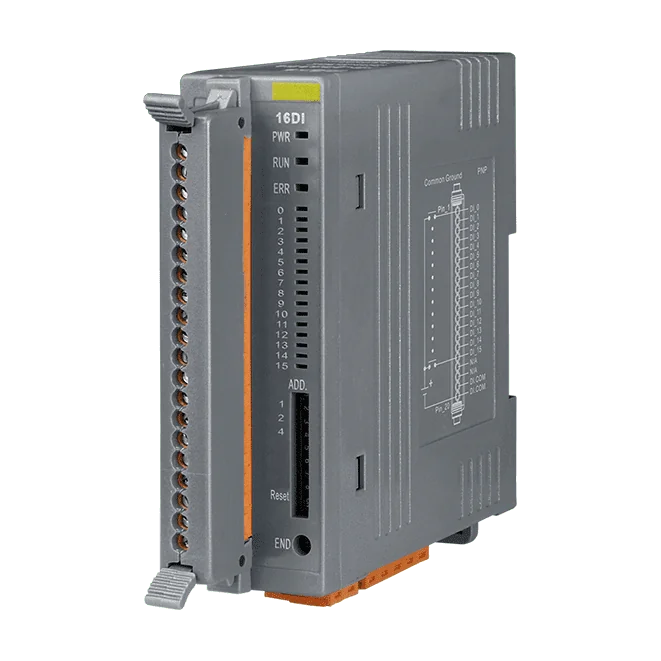

Modulen FR-2053iTA CR lägger till 16 isolerade digitala ingångar i ett FRnet-nätverk. Varje kanal accepterar kontaktsignaler i antingen Sink- eller Source-konfiguration (NPN/PNP), med en ON-nivå på +3,5 ~ +30 VDC, vilket passar ett brett utbud av fältsensorer och omkopplare.FRnet-moduler kan kopplas i kedja, så att ingenjörer kan utöka antalet fjärrstyrda ingångar utan att dra en separat kabel till varje punkt. Kabelbesparande DI-styrning, broadcast-sändning (1:n) och fast I/O-skanningstid med synkronisering gör nätverket enkelt att planera och förutsägbart i drift.Matningen sker vid +10 ~ +30 VDC med skydd mot omvänd polaritet. Modulen i plast för DIN-skena är specificerad för drift vid -25 ~ +75 °C och har EFT-, ESD- och överspänningsimmunitet enligt IEC 61000-4-4, -2 respektive -5. Valbara överföringshastigheter på 250 kbps eller 1 Mbps (standard) ger ett val mellan räckvidd och cykeltid.AnvändningsområdenInsamling av fjärrstyrda digitala ingångar för PC-, PAC- och PLC-styrningDistribuerad ingångsutbyggnad med kopplade FRnet I/O-moduler i kedja

16-kanaligt isolerat digitalt utgångs-I/O-modul för distribuerad I/O.
