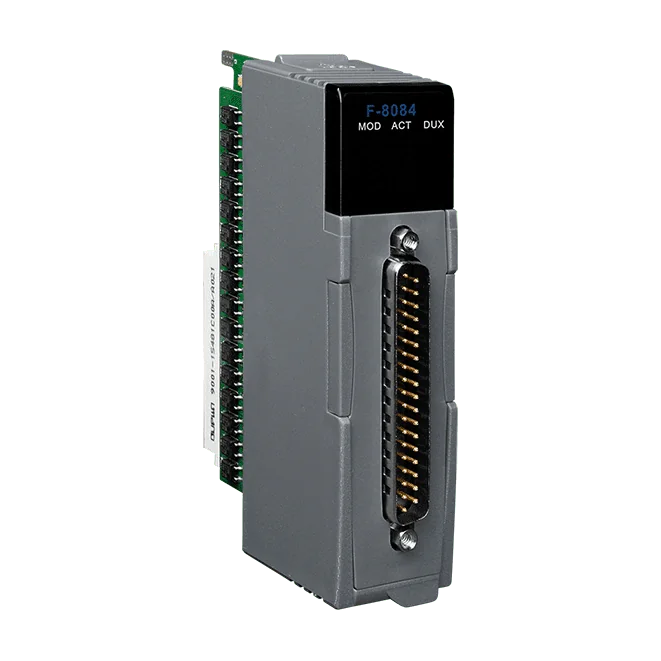

F-8084 Redundant 8-kanals isolerad höghastighetsräknarmodul, RoHS
32-bitars, 8-kanals isolerad räknar-/frekvensmodul för pulsingångar upp till 500 kHz, med redundant drift för snabb växling i kritiska räkneapplikationer.
- Åtta isolerade uppräknings-/frekvenskanaler med 32-bitars räknare
- Frekvensingångsområde från 1 Hz till 500 kHz med ±0,4 % FSR frekvensnoggrannhet
- Justerbart digitalt lågpassfilter från 1 till 32767 µs
- Val av utlösning på fallande, stigande eller båda flanker
- Redundant drift med slavövertagande och ingen felräkning under växling
- 3000 VDC isolering från utgång till bakplan och till skyddsjord
3 970,82 kr per st.
| 1-9 st. | 3 970,82 kr | |
|---|---|---|
| 10-30 st. | 3 849,83 kr | −3 % |
| 31+ st. | 3 772,83 kr | −5 % |
Produktinformation "F-8084 Redundant 8-kanals isolerad höghastighetsräknarmodul, RoHS"
F-8084 CR är en redundant Ethernet I/O-modul med åtta isolerade höghastighetskanaler för uppräkning och frekvensmätning, var och en med en 32-bitars räknare. Den accepterar insignaler upp till 500 kHz, vilket gör den lämplig för ingenjörer som behöver pålitlig pulsräkning eller frekvensmätning inom en redundant I/O-arkitektur.
Varje kanal har ett konfigurerbart digitalt lågpassfilter från 1 till 32767 µs och kan utlösas på fallande, stigande eller båda flanker. Ingångsisoleringen är klassad för 3000 VDC från utgång till bakplan och från utgång till skyddsjord, och modulen är märkt med RoHS, CE, UKCA, FCC och WEEE.
I redundant läge tar slavmodulen över så snart ett fel upptäcks. Modulen rapporterar även fel i kommunikation, EEPROM, watchdog-timer och avkodarfunktioner, vilket underlättar fjärrunderhåll och diagnostik. Enligt källdatan sker ingen felräkning under redundant växling.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Product type: | Counter/Frequency Module |
|---|---|
| Interface: | Ethernet |
| Isolation: | 3000 VDC |
| Operating temperature: | -25 ~ +75 °C |
Specifikationer
| EMS-skydd | |
|---|---|
| EFT (IEC 61000-4-4) | Ja |
| ESD (IEC 61000-4-2) | Ja |
| LED-indikatorer | |
| Status | 1 x RUN, 1 x ACT, 1 x DUX och kommunikation (32 som kanal 0~31-status) |
| Räknar-/frekvens-/encoderingång | |
| Kanaler | 8 |
| Typ | Räknare/frekvens |
| Spänningsnivå för TILL | 4,5 VDC~30 VDC |
| Spänningsnivå för FRÅN | < 1 VDC |
| Frekvensnoggrannhet | 1 Hz ~ 500 kHz |
| Lågpassfilter | Ja (1 ~32767 µs) |
| Ingångsimpedans | 200/500/1 KΩ eller ingen (5 KΩ) |
| I/O-expansion | |
| I/O-typ | DN-PI-M |
| Ström | |
| Förbrukning | 1.9 W |
| Mekanisk | |
| Mått (mm) | 30 x 85 x 115 |
| Miljö | |
| Driftstemperatur | -25 °C ~ +75 °C |
| Luftfuktighet | 5 ~ 95 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
