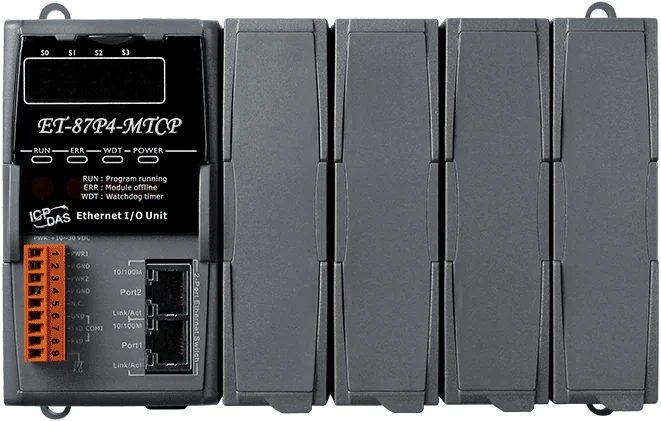

ET-87P4-MTCP Intelligent Ethernet I/O-expansionsenhet, 4 platser, Modbus TCP
4-platsers Modbus TCP-expansionsenhet för I/O-moduler i I-87K-serien över Ethernet, med två switchportar för daisy chain och isolerad 10 ~ 30 VDC-strömingång.
- Modbus TCP-slav med funktion som Modbus TCP till RTU-gateway
- Fyra I-87K-platser med I/O-byte under drift
- Två 10/100 Base-TX RJ-45-portar för daisy chain-topologi
- RS-232-konsolport med stöd för Modbus RTU/ASCII-slav
- Automatisk konfiguration och LED-indikatorer för felsökning
- Strömingång 10 ~ 30 VDC, 1 kV isolerad, redundanta strömingångar
5 081,77 kr per st.
| 1-9 st. | 5 081,77 kr | |
|---|---|---|
| 10-30 st. | 4 927,78 kr | −3 % |
| 31+ st. | 4 828,78 kr | −5 % |
Produktinformation "ET-87P4-MTCP Intelligent Ethernet I/O-expansionsenhet, 4 platser, Modbus TCP"
ET-87P4-MTCP CR utökar I/O-moduler i I-87K-serien över Ethernet och fungerar som Modbus TCP-slav för övervakningssystem. Fyra platser accepterar analoga, digitala moduler och DI-räknarmoduler, och I/O:t kan bytas under drift utan att hela enheten behöver kopplas bort.
Två RJ-45-switchportar gör det möjligt att koppla enheter i serie (daisy chain) eller ansluta andra Ethernet-enheter, vilket minskar kabeldragningen och utrymmet i skåpet. En RS-232-konsolport stödjer drift som Modbus RTU/ASCII-slav, och enheten kan dessutom fungera som Modbus TCP till RTU-gateway.
Enheten är konstruerad för tuffa miljöer med mycket elektriskt brus och har ett brett ingångsspänningsområde på 10 ~ 30 VDC med 1 kV isolering samt ett driftområde på -25 ~ +75 °C. Automatisk konfiguration, statusindikatorer och watchdog-funktioner underlättar idrifttagning, felsökning och säker hantering av feltillstånd.
Tillämpningar
- Industriell övervakning och styrning
- Miljöövervakning
- Fjärr-I/O-expansion för SCADA-, HMI- och PLC-system via Modbus
| Portar: | 2 x RJ-45, 10/100 Base-TX; 1 x RS-232 |
|---|---|
| Product type: | I/O Expansion Unit |
| Protokoll: | Modbus TCP |
| Interface: | Ethernet, RS-232 |
| Isolation: | 1 kV |
| Power input: | +10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
Specifikationer
| Display | |
|---|---|
| Typ | 5 x 7-segments LED-display |
| LED-indikatorer | |
| Status | 1 x Run, 1 x Modul offline, 1 x WDT, 1 x Ström |
| I/O-expansion | |
| I/O-typ | I-87K-serien |
| Platser | 4 |
| HMI | |
| Tryckknapp | 4 |
| Ethernet | |
| Portar | 2 x RJ-45, 10/100 Base-TX |
| Protokoll | Modbus TCP-slav, Modbus TCP till RTU-gateway |
| COM-portar | |
| Portar | 1 x RS-232 (Konsol) |
| Protokoll | Modbus RTU/ASCII-slav |
| Ström | |
| Ingångsområde | +10 ~ 30 VDC (1 kV isolerad) |
| Redundanta strömingångar | Ja |
| Förbrukning | 2.0 W |
| Mekanisk | |
| Mått (mm) | 188 x 132 x 111 (W x L x H) |
| Installation | DIN-skena, väggmontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +75 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
