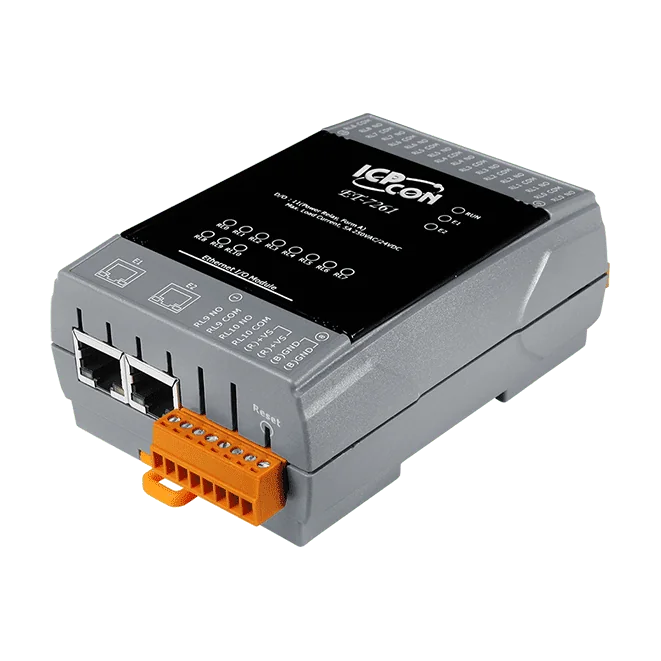

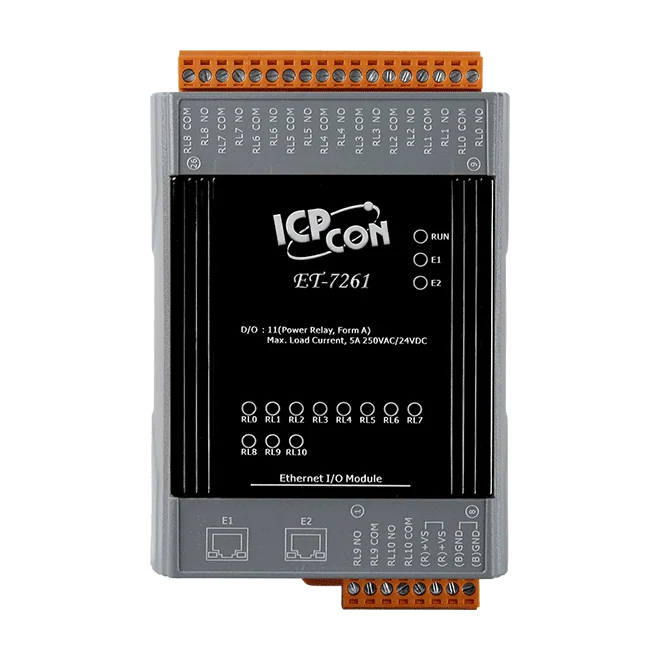

ET-7261 Ethernet I/O-modul med 2-portars switch, 11-kanaligt reläutgångskort

Den PET-7261 CR är en PoE Ethernet I/O-modul som kopplar 11 effektreläer av typ form A (SPST N.O.) via Modbus TCP eller Modbus UDP. Varje relä är dimensionerat för 5 A vid 250 VAC eller 24 VDC för resistiva laster, vilket gör modulen lämplig för kopplingsuppgifter inom byggnads-, fabriks- och maskinautomation utan ett extra gränssnittslager.Reläutgångarna är optiskt isolerade med skydd mot transienta överspänningar på 3000 VDC. Kanalerna är inte isolerade från varandra, så modulen passar bäst där reläkanalerna delar en gemensam referens. Power-on-värdet och säkerhetsvärdet för varje relä är programmerbara, vilket gör det möjligt att definiera ett känt utgångsläge vid uppstart och vid bortfall av kommunikationen. Modulen är avsedd för användning där farliga spänningar förekommer.En inbyggd 2-portars 10/100 Base-TX-switch med LAN-bypass stödjer daisy-chain-kabling, och modulen kan matas antingen via PoE (IEEE 802.3af, Klass 1) eller från en plintklämma för +12 ~ +48 VDC. Konfigurering sker via den inbyggda webbservern, och produkten är certifierad enligt CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

ET-7260 CR är en DIN-skensmonterad Ethernet I/O-modul som kombinerar sex digitala ingångar för våtkontakt med sex reläer av typ form A för effekt. Varje ingång kan konfigureras som en 32-bitars räknare, vilket passar pulsräkning och statusövervakning på distribuerade maskiner och skåp.Den inbyggda 2-portars 10/100 Base-TX-switchen med LAN-bypass gör det möjligt att koppla moduler i serie längs en nätverksledning. Kommunikationen sker via Modbus TCP eller Modbus UDP, och en inbyggd webbserver och webb-HMI stödjer konfiguration och övervakning. Dubbla watchdogs samt programmerbara start- och säkerhetsvärden för reläerna hjälper modulen att reagera förutsägbart vid fel.Isoleringen är 1500 VDC för Ethernet och 3000 VDC för I/O, men ingångskanalerna är inte isolerade från varandra. Vid kopplning av induktiva laster bör en frihjulsdiod användas för DC-laster eller en metalloxidvaristor för AC-laster för att skydda reläkontakterna.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

The ET-7260A CR är en Ethernet I/O-modul för fjärrövervakning och omkoppling i distribuerade styrnät. Sex digitala ingångs-/räkarkanaler och sex effektreläutgångar av typ Form A är inbyggda, så att en enda enhet kan läsa av givarkontakter och koppla laster utan ett extra I/O-steg.Varje modul kör en inbyggd webbserver med webb-HMI för konfigurering och stöder både Modbus TCP och Modbus UDP. Detta gör att den kan integreras med HMI-, SCADA-, PLC- och andra industriella styrsystem. Åtkomststyrningen sker med ID, lösenord och IP-filtrering, och kommunikationssäkerhet ingår som en listad funktion.De två RJ-45-portarna bildar en Ethernet-switch med LAN-bypass, så att enheter kan kopplas i serie längs en linje utan en separat switch. Dubbla watchdogs, I/O-parkoppling samt programmerbara start- och säkerhetsvärden för reläerna stödjer robust drift. Modulen monteras på DIN-skena och accepterar +12 ~ +48 VDC.HmmAnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

Med ET-7267 CR kopplas laster via åtta effektreläer av typ form A (SPST NO), där varje kanal klarar 5 A vid 250 VAC/24 VDC för resistiva laster. Reläernas tider för aktivering och frånslag är högst 10 ms respektive 5 ms, och modulen konfigureras via Ethernet med Modbus TCP eller Modbus UDP.En inbyggd 2-portars Ethernet-switch med LAN-bypass gör att modulen kan kopplas i kedja längs nätverket, vilket förenklar kabeldragningen i distribuerade installationer. Den inbyggda webbservern och Web HMI ger åtkomst via webbläsare, och åtkomstkontrollen sker med ID, lösenord och IP-filtrering.Startvärde och säkert värde för varje relä kan programmeras, och I/O är optiskt isolerad till 3000 VDC. Eftersom det inte finns någon isolering mellan kanalerna är modulen lämplig för applikationer där farliga spänningar förekommer, under förutsättning att kopplingen planeras därefter. Dubbla watchdogs övervakar både modulen och kommunikationen.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
