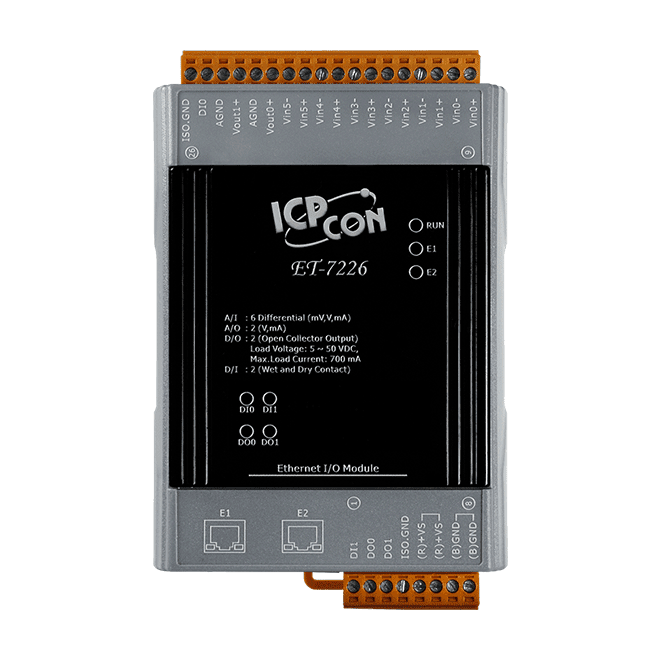

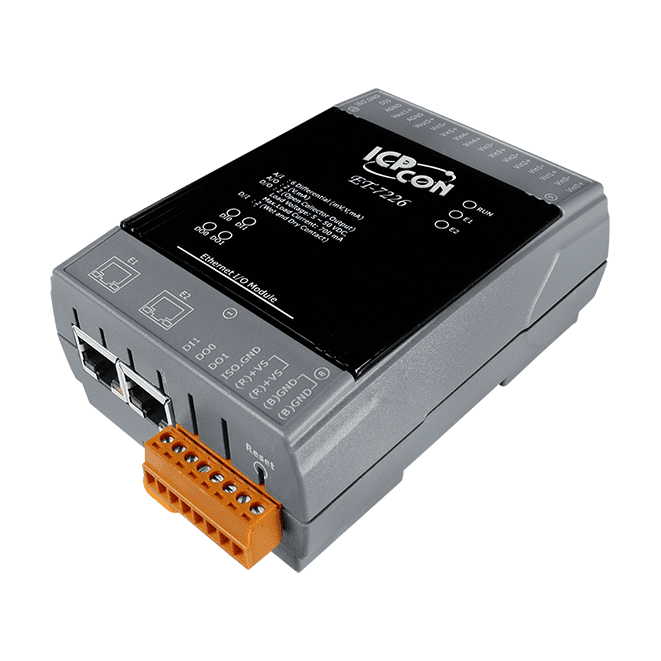

ET-7226 Ethernet I/O-modul med 2-portsswitch, 6-kanals AI, 2-kanals AO, 2-kanals DI/DO
ET-7226 CR Ethernet I/O-modul som kombinerar 6 analoga ingångar, 2 analoga utgångar, 2 digitala ingångar och 2 digitala utgångar med en 2-portsswitch för Modbus TCP- och Modbus UDP-nätverk.
- 6 differentiella analoga ingångar med individuellt konfigurerbara spännings- och strömområden, 16-bitars upplösning
- 2 analoga utgångar med spännings- och strömområden, 12-bitars upplösning, programmerbara värden vid start och säkerhetsläge
- 2 digitala ingångar med räknarfunktion och 2 isolerade digitala utgångar med öppen kollektor
- 2-portars 10/100 Base-TX Ethernet-switch med LAN-bypass för daisy-chain-topologi
- Stöd för Modbus TCP och Modbus UDP med inbyggd webbserver och Web HMI
- Programmerbar dubbel watchdog (modul och kommunikation)
3 847,49 kr per st.
| 1-9 st. | 3 847,49 kr | |
|---|---|---|
| 10-30 st. | 3 725,87 kr | −3 % |
| 31+ st. | 3 648,48 kr | −5 % |
Produktinformation "ET-7226 Ethernet I/O-modul med 2-portsswitch, 6-kanals AI, 2-kanals AO, 2-kanals DI/DO"
ET-7226 CR är en Ethernet I/O-modul som för blandade analoga och digitala signaler ut på ett Modbus-nätverk från en enda DIN-skenmonterad enhet. Den passar ingenjörer som behöver sex differentiella analoga ingångar och två analoga utgångar tillsammans med två digitala ingångar (med räknarfunktion) och två digitala utgångar, utan att behöva separata fjärr-I/O-moduler.
Varje analog ingång kan konfigureras individuellt för spännings- eller strömområden, inklusive +/-500 mV, +/-1 V, +/-5 V, +/-10 V, 0 ~ 20 mA, +/-20 mA och 4 ~ 20 mA, där ingångstypen ställs in med en jumper. Detektering av bruten ledning finns tillgänglig för 4 ~ 20 mA-ingångar. De analoga utgångarna stödjer spännings- och strömområden, och utgångarnas värden vid start och säkerhetsläge är programmerbara.
Den inbyggda tvåportars 10/100 Base-TX-switchen med LAN-bypass stödjer daisy-chain-kabling, och modulen erbjuder Modbus TCP och Modbus UDP, en inbyggd webbserver och Web HMI samt åtkomstkontroll via ID, lösenord och IP-filter. Isoleringen är klassad till 1500 VDC på Ethernet-sidan och 2500 VDC på I/O-sidan.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 2 |
|---|---|
| Product type: | Ethernet I/O Module |
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | Ethernet |
| Digital inputs: | 2 |
| Digital outputs: | 2 |
| Isolation: | Ethernet 1500 VDC, I/O 2500 VDC |
| Power input: | +12 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±2 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±2 kV för nätledning |
| LED-indikatorer | |
| Status | Drift, Ethernet, I/O |
| Analog ingång | |
| Kanaler | 6 (differentiell) |
| Typ | Spänning Ström |
| Område | ±500 mV, ±1 V, ±5 V, ±10 V 0 ~ 20 mA, ±20 mA, 4 ~ 20 mA (Jumper-väljbar) |
| Upplösning | 16-bit |
| Noggrannhet | Normalt läge: ±0,1 % Snabbt läge: ±0,5 % eller bättre |
| Samplingshastighet | Normalt läge: 10 Hz (totalt antal kanaler) Snabbt läge: 50 Hz (totalt antal kanaler) |
| Ingångsimpedans | Spänning: 2 MΩ Ström: 125 Ω |
| Skydd mot gemensam spänning | ±200 VDC |
| Överspänningsskydd | 240 Vrms |
| Överströmsskydd | 50 mA vid 110 VDC (max.) |
| Konfiguration per enskild kanal | Ja |
| Detektering av öppen ledning | Endast för 4 ~ 20 mA |
| Isolation | ±400 VDC, virtuell kanal till kanalisolering |
| Analog utgång | |
| Kanaler | 2 |
| Typ | Spänning Ström |
| Område | +0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC 0 ~ 20 mA, 4 ~ 20 mA (valbar med jumper) |
| Upplösning | 12-bit |
| Noggrannhet | ±0,1 % av FSR |
| Detektering av öppen ledning | Endast för 4 ~ 20 mA |
| Spänningsutgångskapacitet | 10 V @ 20 mA |
| Belastningsmotstånd för ström | 500 Ω |
| Konfiguration per enskild kanal | Ja |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Digital ingång/räknare | |
| Kanaler | 2 |
| Typ | Torr kontakt Våt kontakt |
| Spänningsnivå för TILL | Torr: Sluten till GND Våt: +1 VDC (max.) |
| Spänningsnivå för FRÅN | Torr: Öppen Våt: +3,5 ~ +30 VDC |
| Max. antal | 4 294 967 295 (32-bitar) |
| Frekvens | 100 Hz |
| Min. pulsbredd | 5 ms |
| Effektivt avstånd | 500 m (max.) |
| Överspänningsskydd | +30 VDC |
| Digital utgång | |
| Kanaler | 2 |
| Typ | Isolerad öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +5 ~ +50 VDC |
| Lastström | 700 mA/kanal |
| Överspänningsskydd | +60 VDC |
| Överbelastningsskydd | 1.4 A |
| Kortslutningsskydd | Ja |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Ethernet | |
| Portar | 2 x RJ-45, 10/100 Base-TX, switchportar |
| LAN-bypass | Ja |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 5,0 W (max.) |
| Strömförsörjs från plintblock | +12 ~ +48 VDC |
| Mekanisk | |
| Mått (mm) | 76 x 120 x 42 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
